ナット付逆付防止キャップチップ/外テーパーチップ

ナットが逆向きにセットされた場合、ナットの足がSSリングに溶接されます。

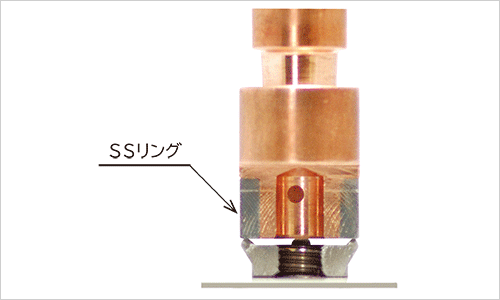

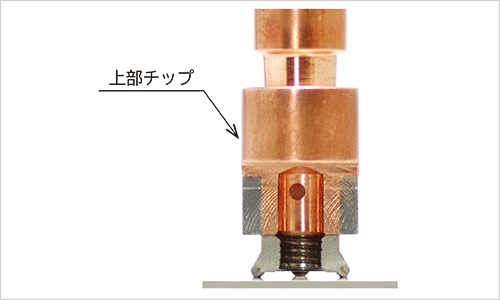

ナット付逆付防止キャップチップ概念図
正常時
ナット付逆付防止キャップチップ概念図
逆向きの場合

逆付防止チップ(四角ナット用)の選定について

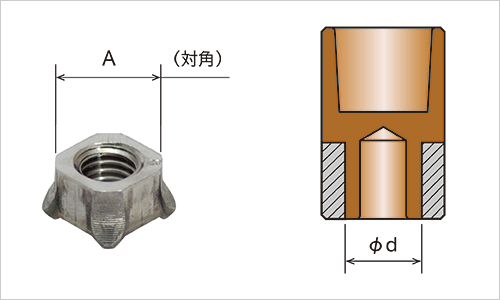

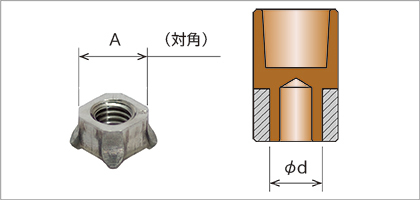

逆付防止チップ(四角ナット用)の選定概念図

φd =(四角ナットのA寸法)-1mm を目安にしてください。
例えば、A寸法が11mmの場合、φdはφ10となります。

 逆付防止チップ(六角ナット用)の選定について

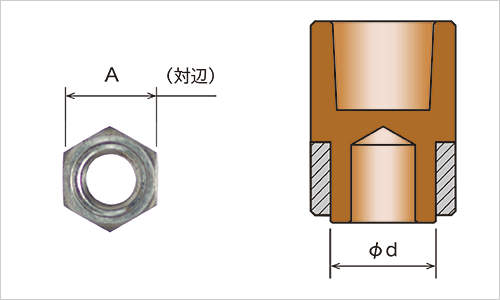

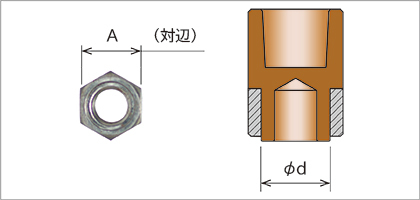

逆付防止チップ(六角ナット用)の選定概念図

φd =(六角ナットのA寸法)-1mm を目安にしてください。
例えば、A寸法が17mmの場合、φdはφ16となります。
※パイロット付ナット使用不可。

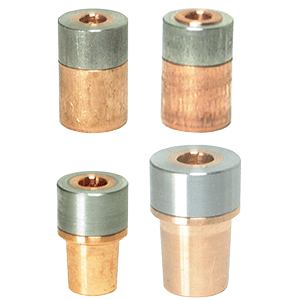

ナット付逆付防止キャップチップ

ナット付逆付防止キャップチップ
四角ナット用
ナット付逆付防止キャップチップ
六角ナット用

ナット付逆付防止外テーパーチップ

ナット付逆付防止外テーパーチップ
四角ナット用
