ナット付脱着式欠品防止キャップチップ

登録意匠
研磨ができる欠品防止キャップチップ
先端の絶縁カラーが簡単に取り外しでき、研磨できます。

ボール盤取付型キャップチップ研磨ユニットで簡単再研磨。
コスト削減に。

初回ご注文時は、Oリング付キャップチップと絶縁カラーセットでご注文ください。

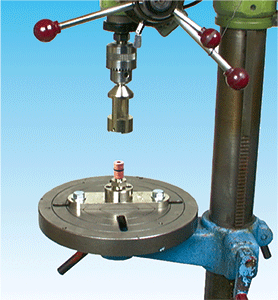

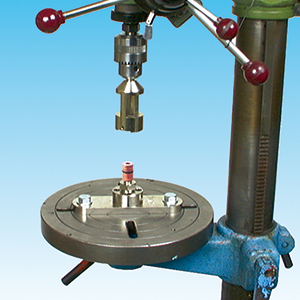

ボール盤取付型キャップチップ研磨ユニット使用例

脱着使用例

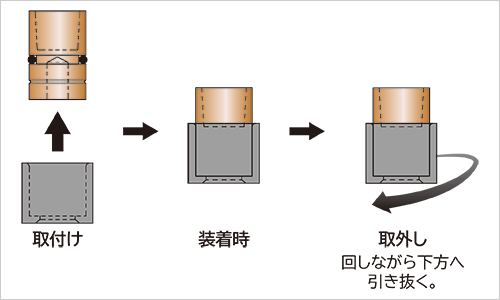

ナット付脱着式欠品防止キャップチップ脱着概念図
取付け
ナット付脱着式欠品防止キャップチップ脱着概念図
装着時
ナット付脱着式欠品防止キャップチップ脱着概念図
取り外し
回しながら下方へ引き抜く


欠品防止チップ(四角ナット用)の選定について

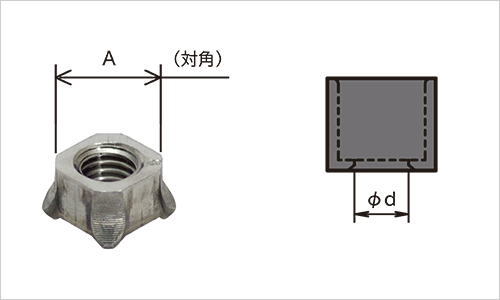

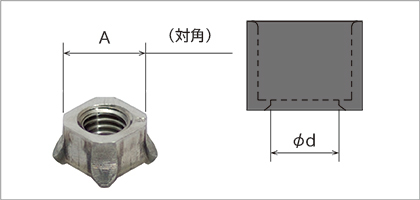

欠品防止チップ(四角ナット用)の選定概念図

φd=(四角ナットのA寸法)+1mm を目安にしてください。
A寸法が13mmの場合、φdはφ14となります。

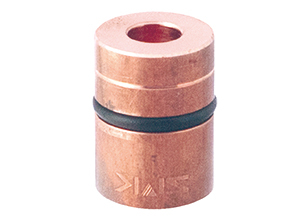

Oリング付キャップチップ
Oリング付キャップチップ
M5・M6・M8

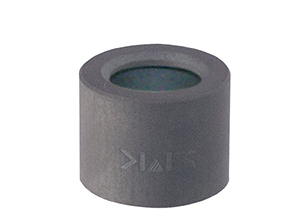

ナット付脱着式欠品防止キャップチップ絶縁カラー
絶縁カラー
M5・M6・M8

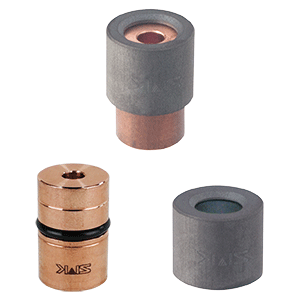

ナット付脱着式欠品防止キャップチップ
組み合せ例
