ナット付欠品防止キャップチップ/外テーパーチップ

ナットが逆向き、またはセットされなかった場合、無通電となり欠品の防止ができます。

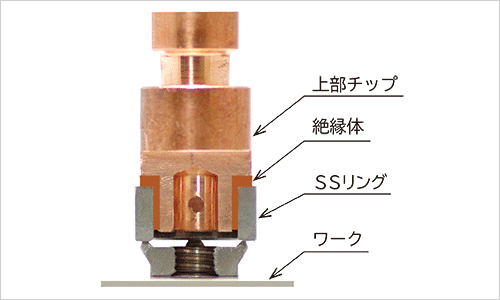

ナット付欠品防止キャップチップ概念図
正常時

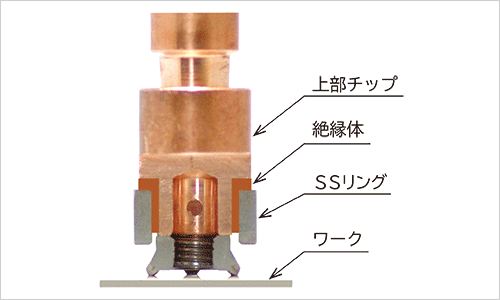

ナット付欠品防止キャップチップ概念図
逆付き

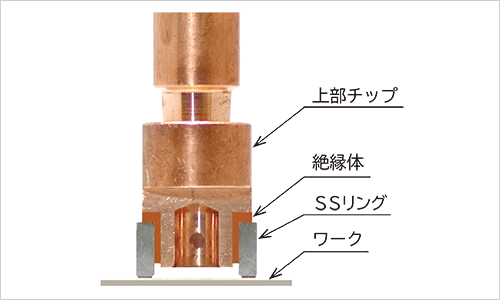

ナット付欠品防止キャップチップ概念図
ナット無し

欠品防止チップ(四角ナット用)の選定について

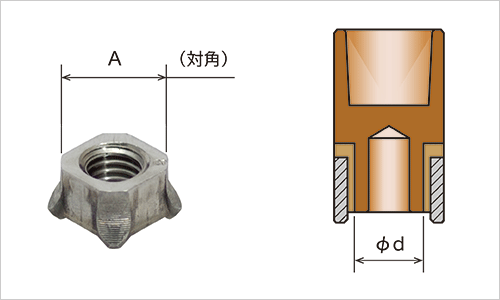

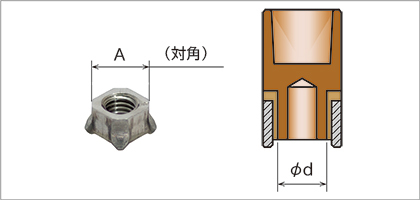

欠品防止チップ(四角ナット用)の選定概念図


φd =(四角ナットのA寸法)-1mm を目安にしてください。
例えば、A寸法が14mmの場合φdはφ13となります。

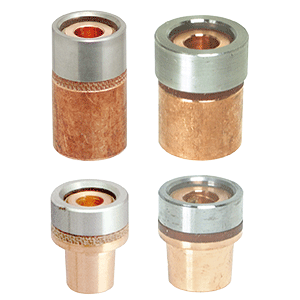

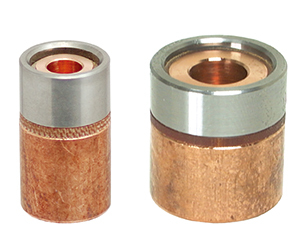

ナット付欠品防止キャップチップ

ナット付欠品防止キャップチップ
四角ナット用

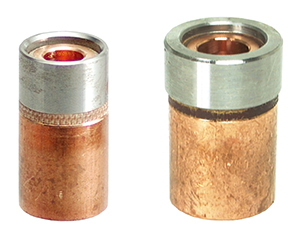

ナット付欠品防止キャップチップ
スライドユニット専用(四角ナット用)

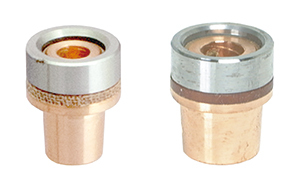

ナット付欠品防止外テーパーチップ

ナット付欠品防止外テーパーチップ

四角ナット用
