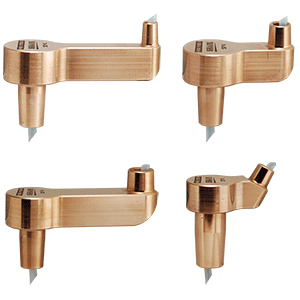

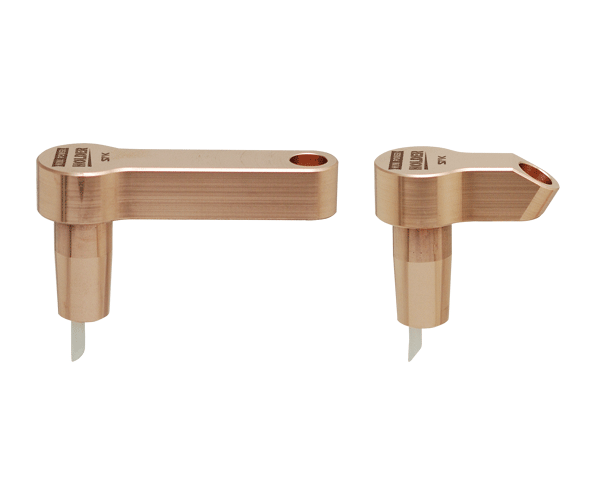

ミニパワーシャンク

登録意匠

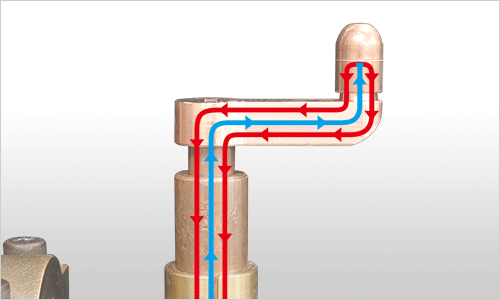

先端まで完全冷却

溶接品質の向上と安定化が図れます。

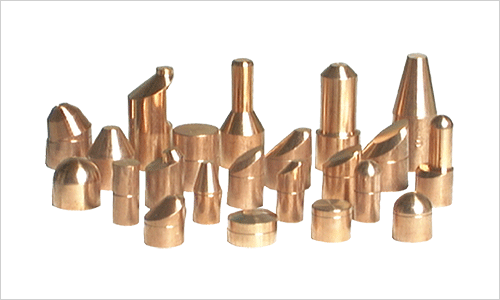

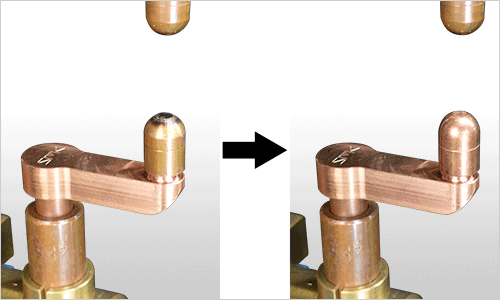

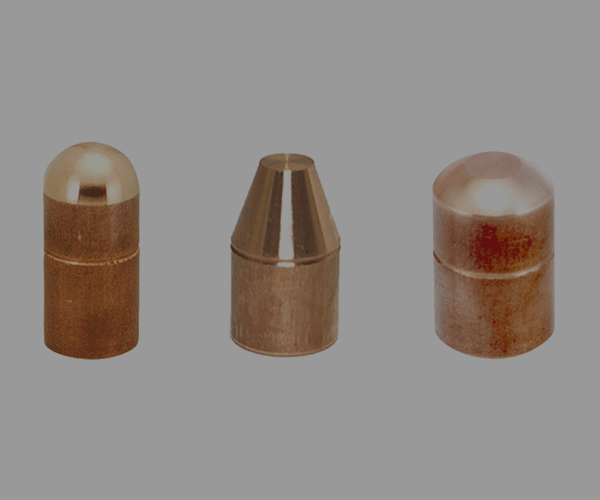

先端キャップチップ交換方式

コスト削減、省資源・廃棄物の削減により環境にやさしい商品造りを実現することができます。


材質:クロム銅(CrCu)
ホルダー側テーパー:φ12 T=1/10、φ16 T=1/10

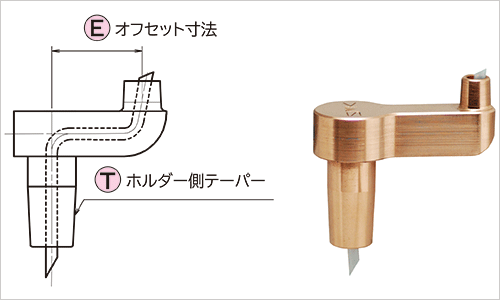

オフセット寸法(mm):20-100mm

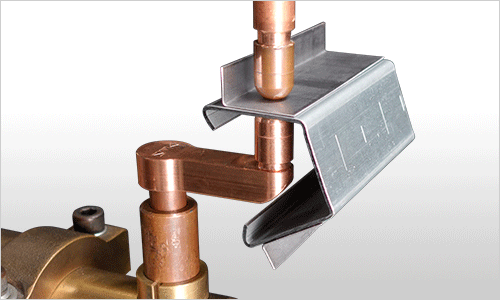

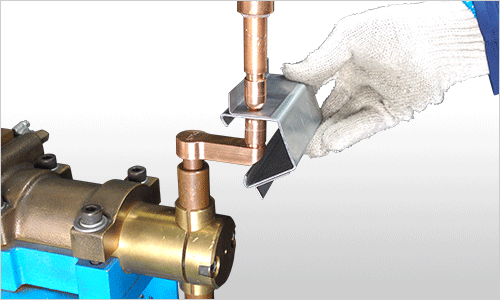

ミニパワーシャンクと各種ワークとの溶接実施例

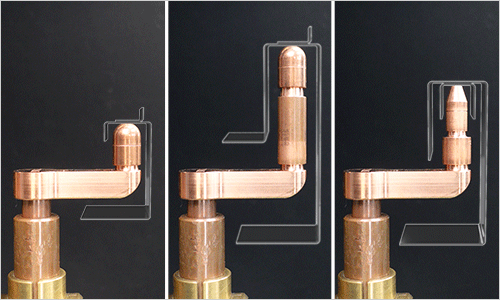

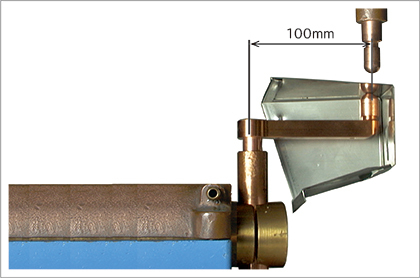

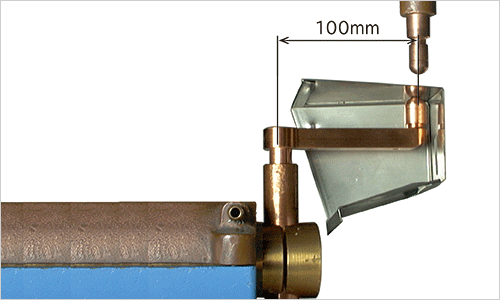

オフセット量100㎜タイプのシャンクと奥行きの深いワークとの溶接

ミニパワーシャンクを使用した溶接実施例

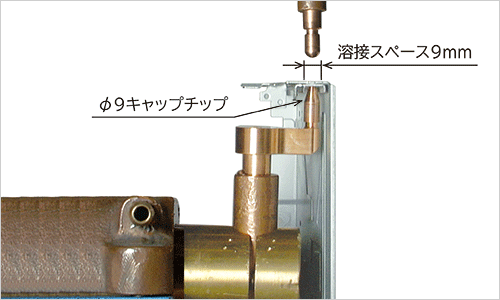

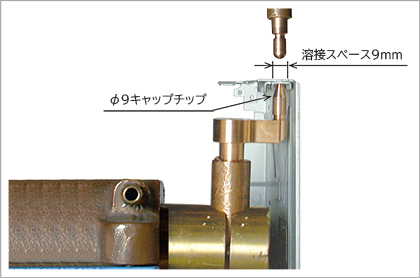

φ9キャップチップと溶接スペースが極端に狭いワークとの溶接

ミニパワーシャンクを使用した溶接実施例

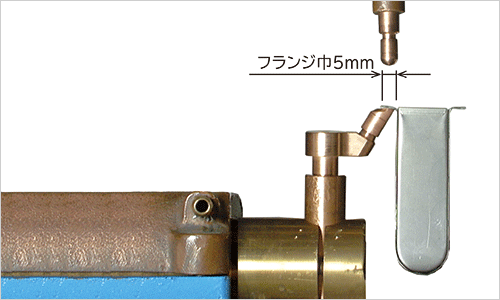

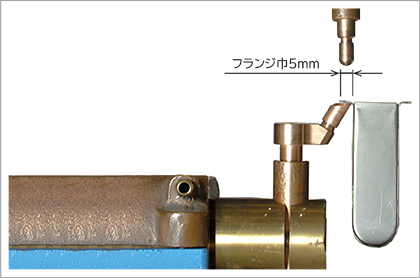

30゜タイプのシャンク・キャップチップとフランジ巾が極端に短いワーク

ミニパワーシャンクを使用した溶接実施例

最大加圧力の目安について

φ9キャップチップ用(90°タイプ)ホルダー側テーパーφ16 T=1/10の場合

オフセット寸法 20 30 40 50 60 70 80 90 100
φ16の場合 最大加圧力(kN) 1.5 1.3 1.3 1.3 1.0 0.8 0.8 0.5 0.5

φ16キャップチップ用(90°タイプ)ホルダー側テーパーφ16 T=1/10の場合

オフセット寸法 20 30 40 50 60 70 80 90 100
φ16の場合 最大加圧力(kN) 3.0 2.5 2.5 2.5 2.0 1.5 1.5 1.0 1.0

φ16キャップチップ用(30°タイプ)ホルダー側テーパーφ16 T=1/10の場合

オフセット寸法 25 30 40 50 60 70 80 90 100
φ16の場合 最大加圧力(kN) 3.0 2.5 2.5 2.5 2.0 1.5 1.5 1.0 1.0

※ホルダー側テーパーがφ16の場合の最大加圧力は、あくまでも目安としていただき無理のない条件でご使用ください。
※ホルダー側テーパーがφ12の場合及び、φ12のキャップチップを使用される場合は、φ16最大加圧力のおよそ1/2を目安にご使用ください。
ただし、苛酷な条件での耐久性は、保証しかねます。

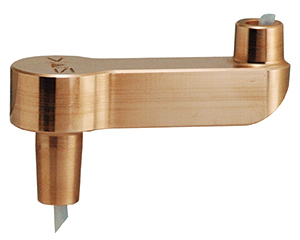

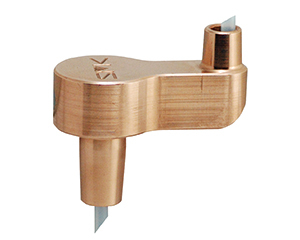

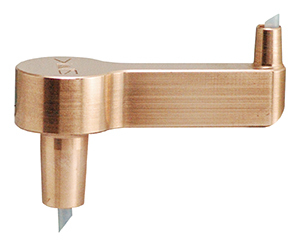

ミニパワーシャンクφ9キャップチップ用90°タイプ
φ9キャップチップ用(90°タイプ)
ミニパワーシャンクφ12・φ13キャップチップ用90°タイプ
φ12・φ13キャップチップ用(90°タイプ)
ミニパワーシャンクφ16キャップチップ用90°タイプ
φ16キャップチップ用(90°タイプ)

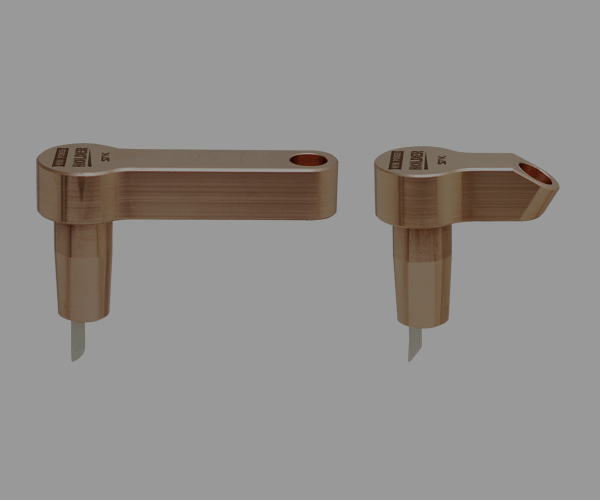

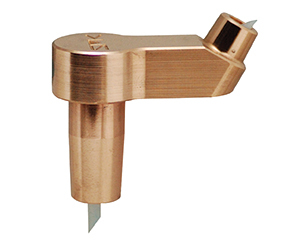

ミニパワーシャンク30°タイプ
30°タイプ
