ミニパワーホルダー

特許登録・米国特許・登録意匠

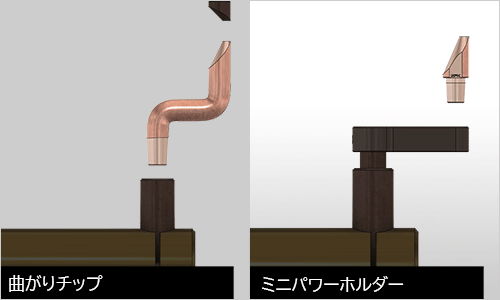

狭いところの溶接で困っていませんか?

・先端チップ交換式でランニングコストを大幅削減

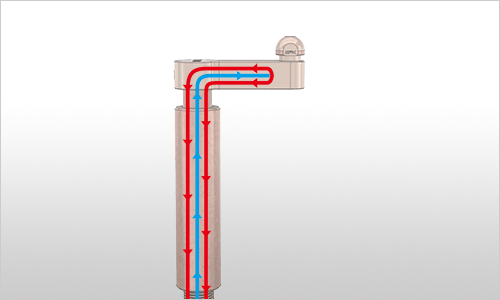

・チップ取付け面まで完全冷却
・数百通りのホルダーアイテムでフレックス対応

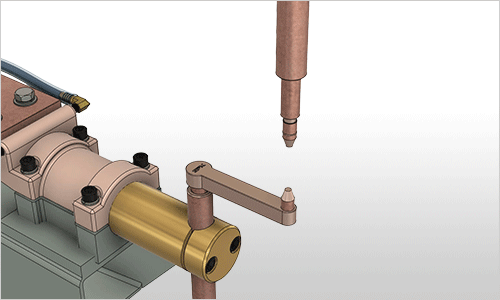

各種ワークとの溶接実施例

ミニパワーホルダーを使用した溶接実施例

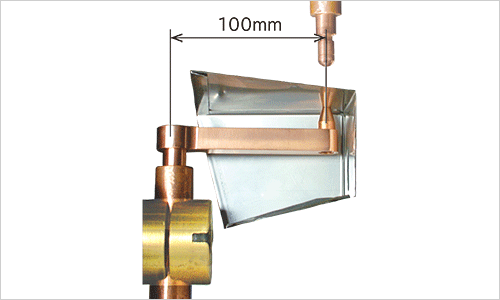

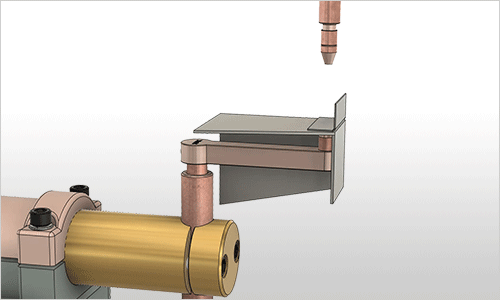

オフセット量100㎜タイプのホルダーと奥行きの深いワークとの溶接
ミニパワーホルダーを使用した溶接実施例

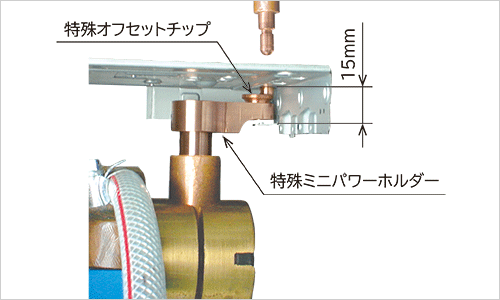

特殊オフセットチップと溶接スペースが極端に狭いワークとの溶接
ミニパワーホルダーを使用した溶接実施例

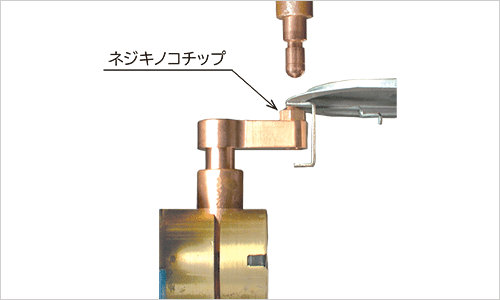

ネジキノコチップとコの字状ワークとの溶接

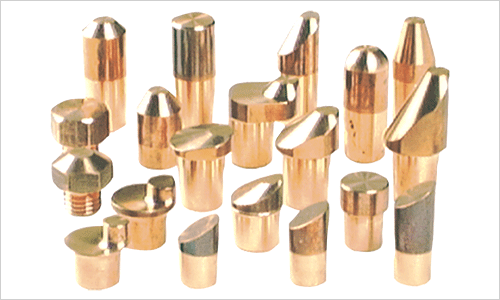

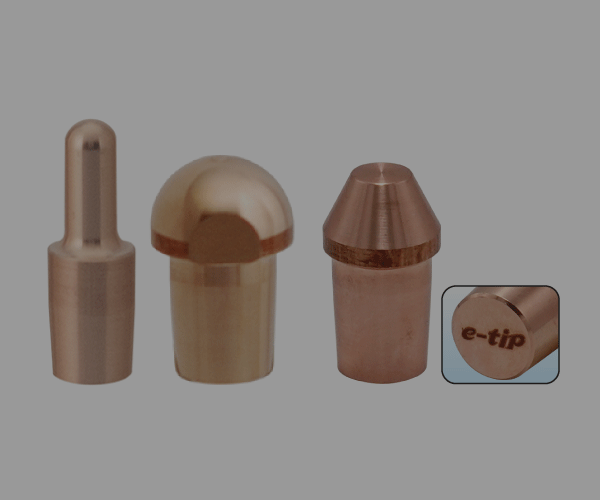

各種チップとの組み合せ例

ミニパワーホルダーにマメチップの組み合わせ例

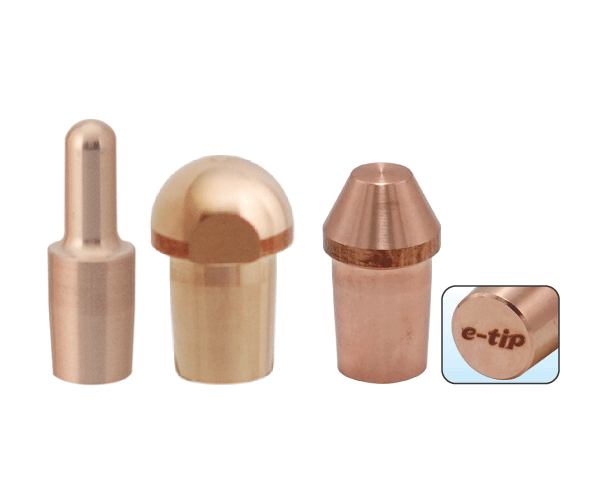

マメチップ
ミニパワーホルダーとストレートチップの組み合わせ例

ストレートチップ
ミニパワーホルダーとネジキノコチップの組み合わせ例

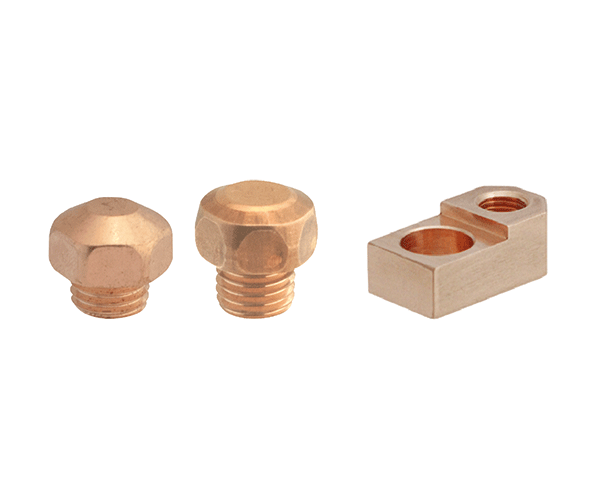

ネジキノコチップ

ミニパワーホルダーとEタイプのチップの組み合わせ例
Eタイプ(偏芯量9mm)
ミニパワーホルダーと30°カットチップの組み合わせ例

30°カットチップ

最大加圧力の目安について

90°タイプ ホルダー側テーパーφ16 T=1/10の場合

E オフセット寸法 20 30 40 50 60 70 80 90 100
T φ16の場合 最大加圧力(kN) 3.0 2.5 2.5 2.5 2.0 1.5 1.5 1.0 1.0

30°タイプ ホルダー側テーパーφ16 T=1/10の場合

E オフセット寸法 25 30 40 50 60 70 80 90 100
T φ16の場合 最大加圧力(kN) 3.0 2.5 2.5 2.5 2.0 1.5 1.5 1.0 1.0

※あくまでも目安としていただき無理のない条件でご使用ください。
※ホルダー側テーパーがφ12の場合及び、φ12のキャップチップを使用される場合は、φ16最大加圧力のおよそ1/2を目安にご使用ください。
ただし、苛酷な条件での耐久性は、保証しかねます。

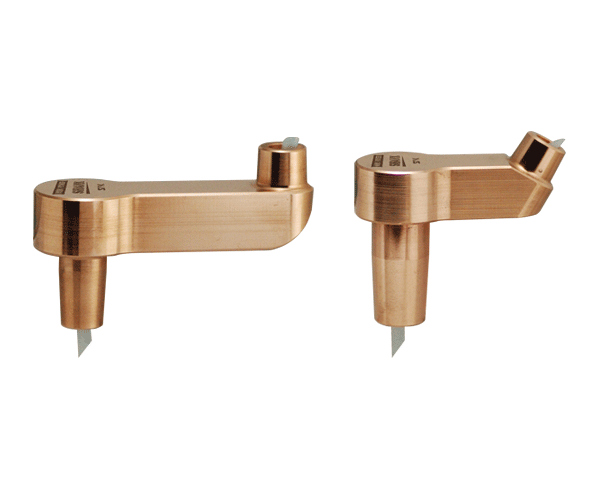

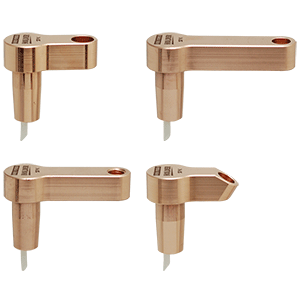

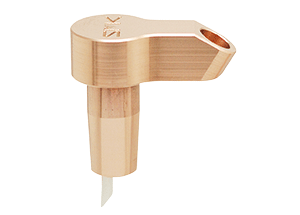

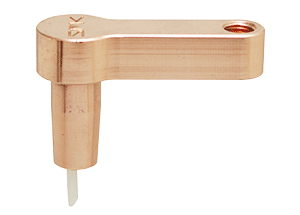

ミニパワーホルダー

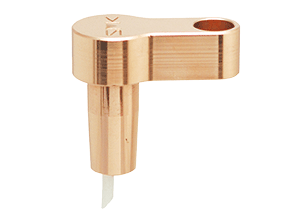

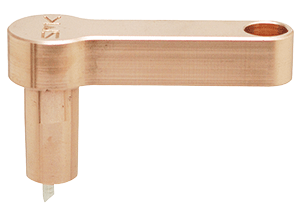

90°タイプ
ミニパワーホルダー
ホルダー側テーパー φ16T=MT#2
ミニパワーホルダー
90°タイプ(ネジキノコチップ用)
ミニパワーホルダー
30°タイプ(30°カットチップ用)
