「現場で役立つモノづくり」「環境にやさしいモノづくり」
エスエムケイは、お客様の声をカタチにした商品の開発で、産業界に貢献しています。
「作業効率・コスト削減など、お客様の現場を考えた開発」「長寿命・省資源・廃棄物の削減など環境を考えた開発」に努めています。

プロジェクション溶接用電極

ナット付上部キャップチップ 逃げ穴の深いタイプ

ナット付上部キャップチップ 逃げ穴の深いタイプ

上部キャップチップ 逃げ穴の深いタイプ クロム銅の画像上部キャップチップ 逃げ穴の深いタイプ クロム銅の画像上部キャップチップ 逃げ穴の深いタイプ クロム銅 ナット溶接不良検出システム ナビ、内部水冷スライドユニットにも対応した逃げ穴の深い上部キャップチップ!!
■ナット溶接不良検出システム ナビシリーズに対応
■内部水冷スライドユニットに対応
もちろん通常のナット付溶接にもご使用できます。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-5ページに掲載しています。

品名 ナット付上部キャップチップ
逃げ穴の深いタイプ
材質 クロム銅(CrCu)

対応ナットサイズ

M5/M6/M8/M10/M12・7/16(共用タイプ)

ナット付上部エアーブロー付き電極 New

ナット付上部エアーブロー付き電極 New

上部キャップチップ 逃げ穴の深いタイプ クロム銅の画像上部キャップチップ 逃げ穴の深いタイプ クロム銅の画像上部キャップチップ 逃げ穴の深いタイプ クロム銅 上部電極からのエアーブローにより、 ナットネジ部に
スパッタが付着しにくい!!!!
※商品についてのご質問・ご相談など、お気軽にお問い合せください。
お問い合わせはこちらから

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-10/11ページに掲載しています。

品名 ナット付上部エアーブロー付き電極
材質 クロム銅(CrCu)

対応ナットサイズ

M6/M8

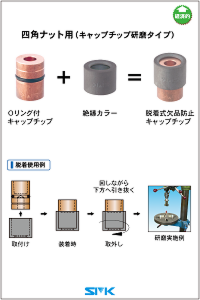

ナット付脱着式欠品防止キャップチップ 開発商品

ナット付脱着式欠品防止キャップチップ
四角ナット用(キャップチップ研磨タイプ)

ナット付脱着式欠品防止キャップチップ クロム銅KCFナット付脱着式欠品防止キャップチップ 四角ナット用(キャップチップ研磨タイプ) クロム銅 KCF 研磨ができる欠品防止キャップチップ !! コスト削減に!!
■先端の絶縁カラーが簡単に取り外しできる!
■コスト削減に!
■ボール盤取付型キャップチップ研磨ユニット(P.14-30)で簡単再研磨 !
■初回ご注文時は、Oリング付キャップチップと絶縁カラー セットでご注文ください。

※間違いなく選定していただくため、お手数ですがナットをご送付ください。
 担当:内田 和希(うちだ かずき)

※商品についてのご質問・ご相談など、お気軽にお問い合せください。
お問い合わせはこちらから

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-17/18ページに掲載しています。

品名

ナット付脱着式欠品防止キャップチップ

 四角ナット用(キャップチップ研磨タイプ)

材質 クロム銅(CrCu)/3S(KCF)

対応ナットサイズ

M5/M6/M8

ナット付欠品防止キャップチップ/外テーパーチップ New

ナット付欠品防止キャップチップ/外テーパーチップ New

ナット付欠品防止キャップチップ/外テーパーチップ クロム銅, KCFナット付欠品防止キャップチップ/外テーパーチップ ナットの欠品が防止できるチップ !!
ナットが逆向き、またはナットがセットされなかった場合、無通電となります。

※商品についてのご質問・ご相談など、お気軽にお問い合せください。
お問い合わせはこちらから

※詳しくは、標準電極総合カタログ「2018 e-蔵(イーゾウ)」資料-14ページをご覧ください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-19ページより掲載しています。

品名 ナット付欠品防止キャップチップ/外テーパーチップ
材質 クロム銅(CrCu)

対応ナットサイズ

M5/M6/M8/M10/M12・7/16

ナット付ガイドピン G ガイドピン

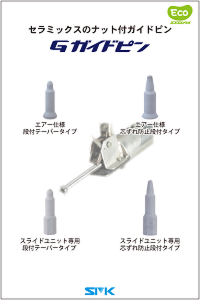

G ガイドピン

セラミックガイドピンの画像G ガイドピン セラミック 独自の製法でお求めやすい価格を実現!!
窒化珪素が主成分!セラミックスのナット付ガイドピン!!
■硬度が高く、高温での強度に優れている!
■電気絶縁性に優れ、電食摩耗がなく長寿命!
■スパッタの付着が全くなく、ナットの引っ掛かりがない!

■省資源! コスト削減! 溶接品質の安定! 作業効率アップ!
■ランニングコストの大幅削減!!しかもエコ!!

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-23ページより掲載しています。

品名 G ガイドピン
材質 窒化珪素(Si3N4)

形状

●エアー仕様

段付テーパータイプ/芯ずれ防止段付タイプ

●スライドユニット専用タイプ(ネジ付)

段付テーパータイプ/芯ずれ防止段付タイプ

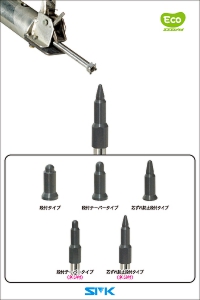

ナット付ガイドピン シリガイドピン New

シリガイドピン New

セラミックガイドピンの画像シリガイドピン セラミック 登場! エアー仕様 標準仕様と段付ロングタイプ
窒化珪素が主成分! セラミックスのナット付ガイドピン!!
■硬度が高く、高温での強度に優れている!
■電気絶縁性に優れ、電食摩耗がなく長寿命!
■スパッタの付着が全くなく、ナットの引っ掛かりがない!

■省資源! コスト削減! 溶接品質の安定! 作業効率アップ!
■ランニングコストの大幅削減!!しかもエコ!!

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-28ページより掲載しています。

品名 シリガイドピン
材質 窒化珪素(Si3N4)
ビッカーズ硬度(GPa) 13.9

形状

●汎用タイプ

エアー仕様段付タイプ/エアー仕様段付テーパータイプ/エアー仕様標準タイプ/エアー仕様芯ずれ防止段付タイプ/段付ロングタイプ

●スライドユニット専用タイプ(ネジ付)

段付テーパータイプ/芯ずれ防止段付タイプ/芯ずれ防止段付兼用タイプ

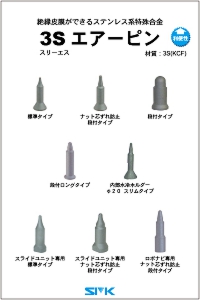

3S(KCF)エアーピン(ナット付ガイドピン)

3S(KCF)エアーピン

3S(KCF)エアーピンの画像3S(KCF)エアーピン 絶縁皮膜ができるステンレス系特殊合金 !!
3S(スリーエス)はステンレス系特殊合金で、加工後、熱処理をする事により絶縁性と耐食性、高温耐食性、高温強度等が得られる素材です。ステンレス系特殊合金なので、様々な形状に加工できます。

ロボナビ専用 芯ずれ防止段付タイプは、 5-104/105ページに掲載

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-60ページより掲載しています。

品名 3S(スリーエス)エアーピン
材質 3S(KCF)
絶縁皮膜 25μm以上

形状

●エアー仕様

-標準タイプ
-ナット芯ずれ防止段付タイプ
-内部水冷ホルダー φ20 スリムタイプ
-スライドユニット専用標準タイプ
-スライドユニット専用ナット芯ずれ防止段付タイプ
-段付ロングタイプ
-段付タイプ

ナット付うすチップ/うすチップアダプター 開発商品

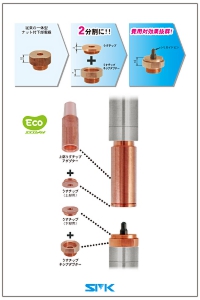

次世代ナット付電極 うすチップ/うすチップアダプター

うすチップ/うすチップアダプター クロム銅の画像うすチップ/うすチップアダプター クロム銅 環境にやさしい省資源分割型ナット付電極
■従来の一体型ナット付下部電極を 2分割 に!!
省資源で低価格!! ピンをはずさずそのまま交換できます。

■費用対効果抜群!
うすチップアダプターはあまり磨耗しないので、うすチップのみを交換。(溶接条件により異なります。)
窒化珪素の「Gガイドピン」「シリガイドピン」を使用するとさらに費用対効果があがります。

※簡単に取り外しの出来るうすチップ専用スパナは、「2018 e-蔵(イーゾウ)」14-19ページに掲載しております。

※標準電極総合カタログ「2018e-蔵(イーゾウ)」5-77ページより掲載しています。

品名 うすチップ/うすチップアダプター
材質 クロム銅(CrCu)
対応ナット M4/M5/M6/M8/M10/M12/7/16

ナット下部電極セット

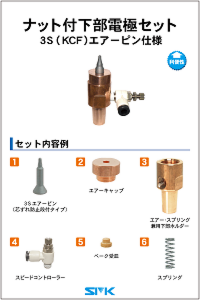

ナット付下部電極セット 3S(KCF)エアーピン仕様

ナット付下部電極セット クロム銅KCFの画像ナット付下部電極セット 3S(KCF)エアーピン仕様 クロム銅 KCF ナット付 下部電極を組み付けて納入いたします!!
■初めてナット付溶接をされるお客様も安心!
■エアー仕様でスパッタ除去!
■ナット付用のガイドピン上下動作はエアー・スプリング兼用!
■ナット形状:四角ナット・六角ナット・パイロットナット

※商品についてのご質問・ご相談など、お気軽 にお問い合せください。
お問い合わせはこちらから

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-114ページに掲載しています。

品名 ナット付下部電極セット 3S(KCF)エアーピン仕様
対応ナット形状 四角ナット・六角ナット・パイロットナット

対応ナットサイズ

M4/M5/M6/M8/M10/M12

対応ワーク板厚

t 2.6mmまで

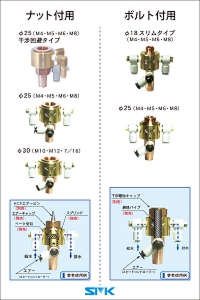

ナット付/ボルト付ウォータージャケットホルダー 開発商品

ナット付/ボルト付ウォータージャケットホルダー

ウォータージャケットホルダー(ナット付用/ボルト付用)の画像ウォータージャケットホルダー(ナット付用/ボルト付用) クロム銅 黄銅 水とエアーによる強力ダブル冷却!
■電極先端を水・エアーによるダブル冷却!
■エアーブローでスパッタ除去!
■コンパクトでスリムボディー!
■ナット付用のガイドピン上下動作はエアー・スプリング兼用!
■ボルト付には、エスエムケイの絶縁パイプが取付出来ます。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-126ページ(ナット付用)、6-32ページ(ボルト付用)に掲載しています。

品名

ウォータージャケットホルダー

(ナット付用/ボルト付用)

材質

クロム銅(CrCu)

ベリリウム銅(BeCu50):φ18スリムタイプ

対応ナット/ボルトサイズ

ナット付:φ25=M4/M5/M6/M8

ナット付:φ30=M10/M12/7/16

ボルト付:M4/M5/M6/M8

ホルダー側テーパー

φ16T=1/10、MT#2、1/5

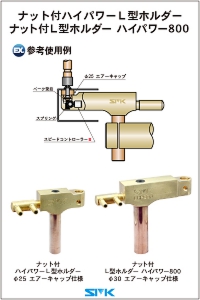

ナット付ハイパワーL型ホルダー/L型ホルダー ハイパワー800 New

ナット付ハイパワーL型ホルダー/L型ホルダー ハイパワー800 New

ナット付L型ホルダーナット付ハイパワーL型ホルダー/L型ホルダー ハイパワー800 奥行きのあるナット溶接に!
ナット付エアーキャップ仕様のL型ホルダーです。

対応ナット
ホルダー外径φ25タイプ(ハイパワーL型ホルダー):M4/M5/M6/M8
ホルダー外径φ32タイプ(L型ホルダーハイパワー800):M5/M6/M8/M10/M12/ 7/16

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-127/128ページに掲載しています。

品名

ナット付ハイパワーL型ホルダー
ナットL型ホルダー ハイパワー800

材質

クロム銅(CrCu)

黄銅(BSBM)

対応ナット

ホルダー外径φ25タイプ(ハイパワーL型ホルダー):M4/M5/M6/M8

ホルダー外径φ32タイプ(L型ホルダーハイパワー800):M5/M6/M8/M10/M12/ 7/16



ウエルドナット付用ストレートホルダー

ウエルドナット付用ストレートホルダー

ウエルドナット付用ストレートホルダー 黄銅の画像ウエルドナット付用ストレートホルダー 黄銅 ナット付手作業専用タイプのストレートホルダー!
■メッキ仕様機種で、導電率がアップ! 溶接品質が安定!
■メッキ仕様機種は、スパッタが付きにくい!

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-129ページに掲載しています。

品名

ウエルドナット付用ストレートホルダー

材質

黄銅(BSBM)

対応ナットサイズ

ナット付:M4/M5/M6/M8/M10/M12/7/16

ナット付/ボルト付内部水冷ホルダー 開発商品

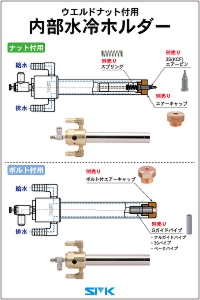

ナット付/ボルト付内部水冷ホルダー

内部水冷ホルダー(ナット付用/ボルト付用) クロム銅の画像内部水冷ホルダー(ナット付用/ボルト付用) クロム銅 水とエアーによる強力ダブル冷却!
■メッキ仕様機種で、導電率がアップ! 溶接品質が安定!
■メッキ仕様機種は、スパッタが付きにくい!
■電極先端を水・エアーによるダブル冷却!
■エアーブローでスパッタ除去!
■コンパクトでスリムボディー!
■ナット付用のガイドピン上下動作はエアー・スプリング兼用!
■ボルト付には、エスエムケイの絶縁パイプが取付出来ます。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-130ページ(ナット付用)、6-35ページ(ボルト付用)より掲載しています。

品名

内部水冷ホルダー

(ナット付用/ボルト付用)

材質

クロム銅(CrCu)

ベリリウム銅(BeCu50):スリムタイプ

対応ナット/ボルトサイズ

ナット付:M4/M5/M6/M8/M10/M12/7/16

ボルト付:M4/M5/M6/M8/M10/M12

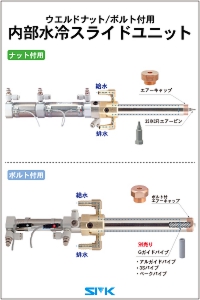

ナット付/ボルト付内部水冷スライドユニット 開発商品

ナット付/ボルト付内部水冷スライドユニット

内部水冷スライドユニット(ナット付用/ボルト付用) クロム銅の画像内部水冷スライドユニット(ナット付用/ボルト付用) クロム銅 内部水冷で電極先端を完全に冷却!
■メッキ仕様機種で、導電率がアップ! 溶接品質が安定!
■メッキ仕様機種は、スパッタが付きにくい!
■干渉のないスリムボディ!
■ナット付用ダブルタイプは、2種類のナットサイズに対応!

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」5-132ページ(ナット付用)、6-36ページ(ボルト付用)より掲載しています。

品名

内部水冷スライドユニット

(ナット付用/ボルト付用)

材質

クロム銅(CrCu)

ベリリウム銅(BeCu50):スリムタイプ

対応ナット/ボルト付サイズ

ナット付:M4/M5/M6/M8/M10/M12/7/16

ボルト付:M4/M5/M6/M8/M10/M12

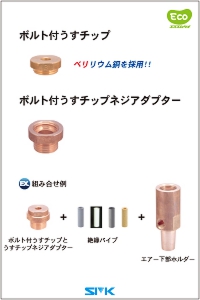

ボルト付うすチップ・うすチップネジアダプター

ボルト付うすチップ・うすチップネジアダプター

ボルト付うすチップ・うすチップネジアダプター の画像ボルト付うすチップ・うすチップネジアダプター 環境にやさしい省資源分割型ボルト付下部用電極
■費用対効果抜群!
うすチップアダプターは、あまり磨耗しないので、うすチップのみを交換。(溶接条件により異なります。)
うすチップは、ベリリウム銅を採用!! 硬度が高く、耐摩耗性に優れています。
窒化珪素の「Gガイドパイプ」「シリガイドパイプ」を使用すると、さらに費用対効果があがります。

※簡単に取り外しの出来るうすチップ専用スパナは、「2018 e-蔵(イーゾウ)」14-19ページに掲載しております。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」6-15ページに掲載しています。

品名 ボルト付うすチップ・うすチップネジアダプター
材質 うすチップ:ベリリウム銅(BeCu50)
うすチップアダプター:クロム銅(CrCu)

対応ボルトサイズ

M6/M8

ボルト付エアーキャップ

ボルト付エアーキャップ

ボルト付エアーキャップ の画像ボルト付エアーキャップ ボルト付ナビ(手作業用)・スライドユニットに対応
窒化珪素の「Gガイドパイプ」「シリガイドパイプ」を使用すると、作業効率があがります。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」6-16ページに掲載しています。

品名 ボルト付エアーキャップ
材質 クロム銅(CrCu)

対応ボルトサイズ

M5/M6/M8/M10

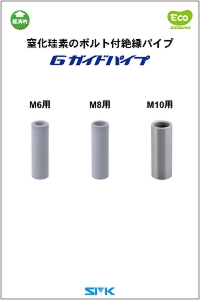

ボルト付絶縁パイプ G ガイドパイプ New

G ガイドパイプ New

絶縁ガイドパイプの画像G ガイドパイプ セラミック 独自の製法で お求めやすい価格を実現!!
窒化珪素が主成分!セラミックスのボルト付ガイドパイプ!!
■硬度が高く、高温での強度に優れている!
■電気絶縁性に優れ、電食摩耗がなく長寿命!
■スパッタの付着が全くなく、ボルトの引っ掛かりがない!

■省資源! コスト削減! 溶接品質の安定! 作業効率アップ!
■ランニングコストの大幅削減!!しかもエコ!!

登場!! M10 L寸法25mmタイプ!!

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」6-20ページに掲載しています。

品名 G ガイドパイプ
材質 窒化珪素(Si3N4)

対応ボルトサイズ

M6/M8

ボルト付絶縁パイプ(ボルト付用)

ボルト付絶縁パイプ

ボルト付絶縁パイプの画像ボルト付絶縁パイプ 作業環境に合わせた絶縁パイプ
ボルト付エアー下部ホルダー下部電極キャップ仕様・ウォーター ジャケットホルダー・内部水冷ホルダー・内部水冷スライドユニ ット等にご利用ください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」6-22ページより掲載しています。

品名/材質

シリガイドパイプ 材質:窒化珪素(Si3N4)

アルガイドパイプ 材質:アルミナ(Al2O3)

ベークパイプ 材質:布入ベークライト

対応ボルトサイズ

シリガイドパイプ:M6/M8

アルガイドパイプ/ベークパイプ:M4/M5/M6/M8/M10/M12

ボルト付ハイパワーL型ホルダー/L型ホルダー ハイパワー800 New

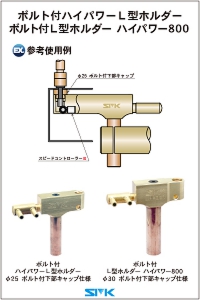

ボルト付ハイパワーL型ホルダー/L型ホルダー ハイパワー800 New

ウォータージャケットホルダー(ナット付用/ボルト付用)の画像ウォータージャケットホルダー(ナット付用/ボルト付用) クロム銅 黄銅 奥行きのあるボルト溶接に!
ボルト付下部キャップ仕様のL型ホルダーです。

対応ボルト
ホルダー外径φ25タイプ(ハイパワーL型ホルダー):M4/M5/M6/M8
ホルダー外径φ32タイプ(L型ホルダーハイパワー800):M10/M12

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」6-33/34ページに掲載しています。

品名

ボルト付ハイパワーL型ホルダー
ボルト付L型ホルダー ハイパワー800

材質

クロム銅(CrCu)

黄銅(BSBM)

対応ナット

ホルダー外径φ25タイプ(ハイパワーL型ホルダー):M4/M5/M6/M8

ホルダー外径φ32タイプ(L型ホルダーハイパワー800):M10/M12
