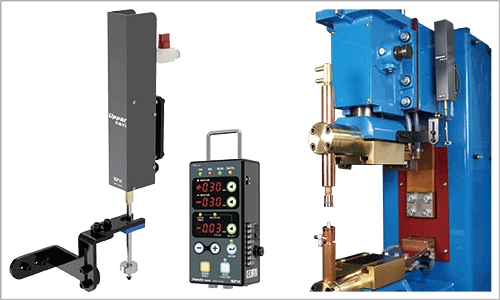

高さ検出システム アッパーナビ

実用新案・登録商標

naviシリーズから高さ検出システムが新登場!
Upper-naviだけでナットの高さとナットの有無、ボルトの有無、ワーク板厚違いを検出



チラシをダウンロードできます>アッパーナビPDF(550KB)

特長


・ドクの微調整不要
・簡単ゼロ設定
・検出精度0.01mm
・簡単取付アタッチメント
・左右自在、取付簡単なユニット

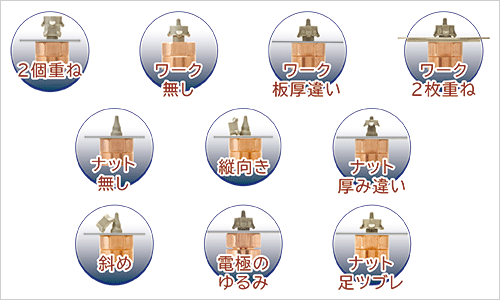

ナットのセット不良検出例

ナットが二つ重なっている
2個重ね
ワークがセットされていない
ワーク無し
ワークの板厚が違う
ワーク板厚違い
ワークが二枚重なっている
ワーク2枚重
ナットがセットされていない
ナット無し
ナット厚み違い

ナット厚み違い
ナットが縦置きになっている
縦向き
ナットが斜めに傾いている
斜め
電極がゆるんでいる
電極のゆるみ
ナットの足がつぶれている
ナット足ツブレ

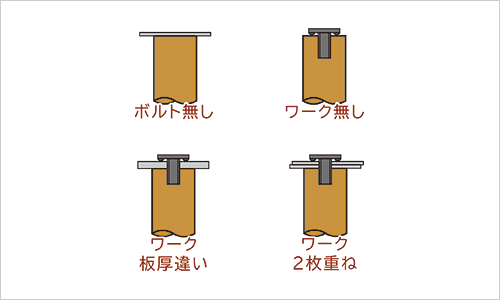

ボルトのセット不良検出例


ボルトがない
ボルト無し
ワークがない
ワーク無し
ワークの板厚が違う
ワーク板厚違い
ワークが二枚重なっている
ワーク2枚重ね

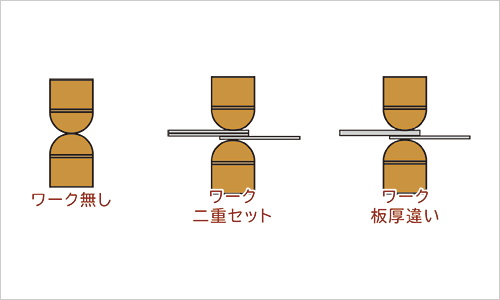

スポット溶接のセット不良検出例

ワーク無し
ワーク無し
ワーク2枚重ね
ワーク2枚重ね
板厚違い
ワーク板厚違い

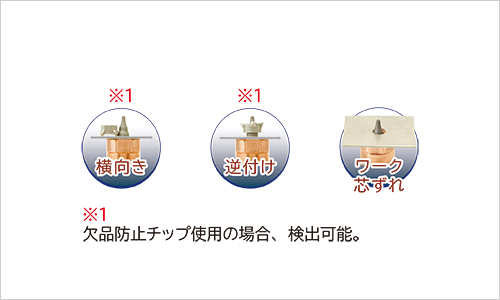

ナット検出不可

※1 欠品防止チップ使用の場合、検出可能。

横向き ※1
逆付け ※1
ワーク芯ずれ

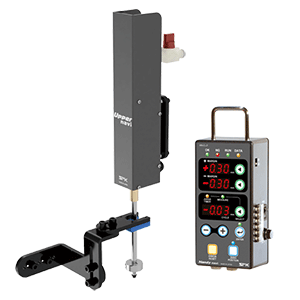

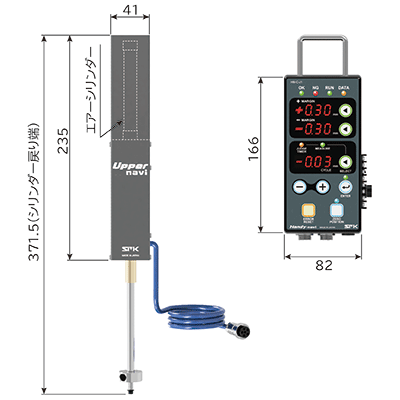

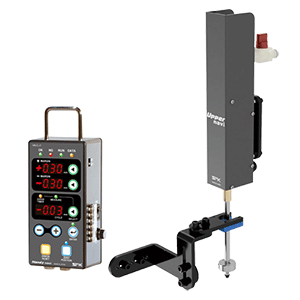

アッパーナビとコントローラー

ユニット付属品

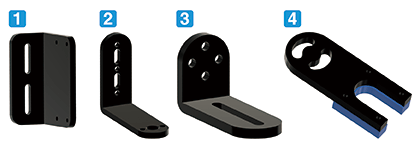

アッパーナビユニット付属品

1.固定ブラケット
2.可動ブラケット
3.中間ブラケット
4.ドグプレート

コントローラー付属品

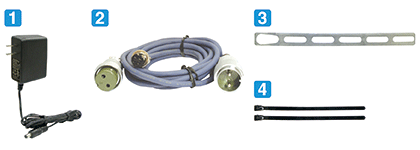

アッパーナビコントローラー付属品

1.ACアダプター
2.手作業中継ケーブル
3.コントローラー取付プレート
4.結束バンド
