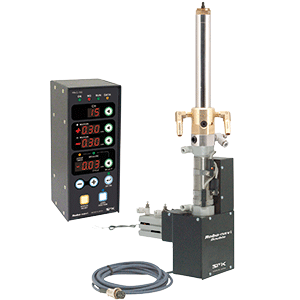

概要
ロボナビダブルは、ナットやワークが正常にセットされているか、溶接する直前に高精度で判定する装置です。
ナット溶接不良の流出を未然に防ぎ、不良品を作りません。
ナット溶接において、ロボット対応・自動機対応として開発された、ナット溶接不良検出システムです。
・国内外知的財産権取得

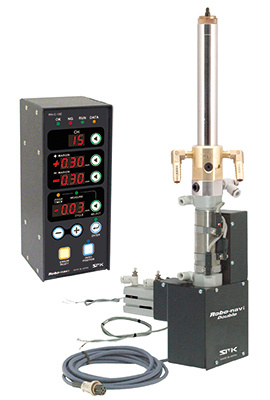

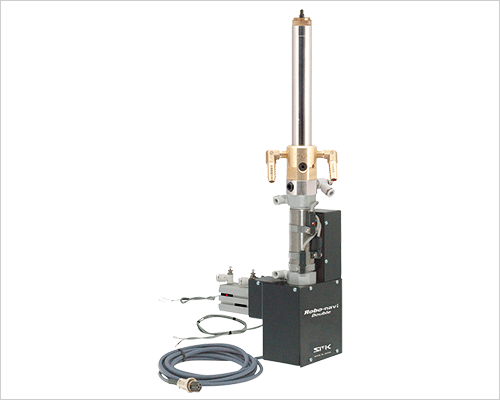

ロボナビ-ダブルスライドユニット
タクトアップ効果２倍
ガイドピンを上下にスライドさせることによりワークの高速移動を可能にし、大幅なタクトアップが計れます。
ジャストポジション設計
各パーツ及び電極交換時に発生する手間のかかる調整・芯だし作業がなく、簡単に交換作業が行えます。
溶接機１台で２種類のナットに対応
ロボナビ-ダブルは、ガイドピンの高さを２段階に設定できるため、１台の溶接機で２種類のナット溶接が可能です。

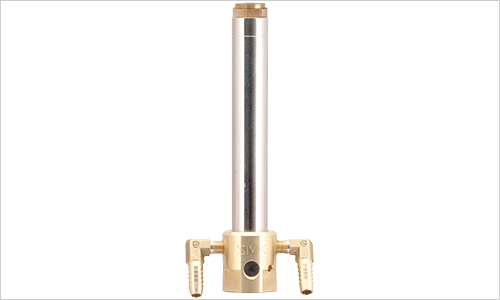

ホルダーは抜群の冷却効果！ホルダーサイズは6種類
ホルダー内部を直接冷やす内部水冷方式のため、電極部の熱による摩耗やスパッタの付着を低減します。
ホルダー上部にウォータージャケット・中間アダプターを使用しないため、スリムでコンパクト。ワークへの干渉を最小限におさえました。
内部水冷ホルダーの標準サイズは、全部で6サイズあります。
※それ以外のサイズはお問合せください。
| ホルダー外径 | Φ25 | Φ32 |
| 対応ナット | M4/M5・M5/M6・M6/M8 | M8/M10・M10/M12・M10/7/16 |
| ホルダー長 | 140㎜・190㎜・240㎜ | 140㎜・190㎜・240㎜ |

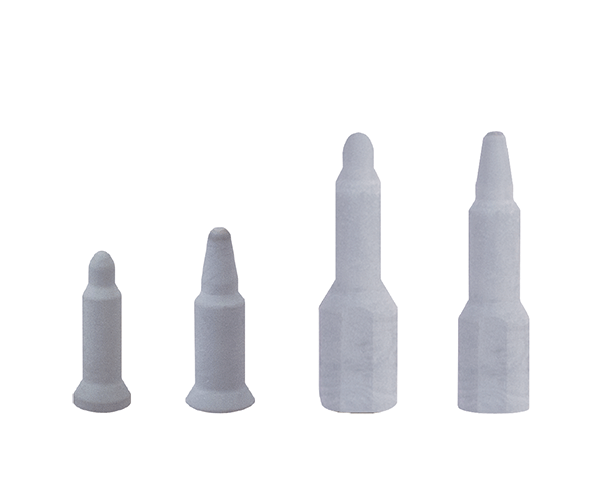

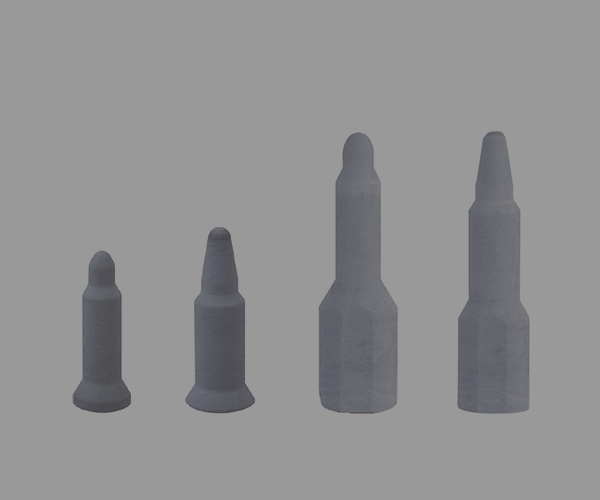

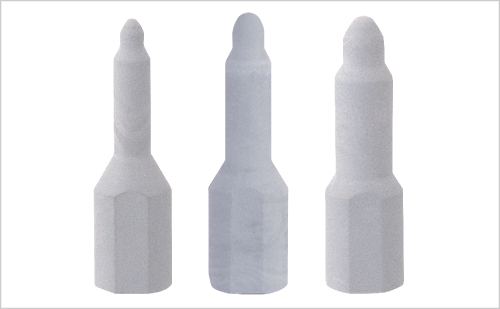

セラミックスガイドピン仕様
セラミックスガイドピン（窒化珪素）が標準で付属されます。
セラミックスガイドピンは硬度が高く、電食摩耗がないため長寿命です。
また、スパッタの付着が全くなく、ナットの引っ掛りもほとんどありません。
窒化珪素のガイドピンを使用することで、naviの測定値が安定します。
かじりゼロ
ハイパワーのシリンダーを採用することにより、ワークとガイドピンとのかじりがなく、チョコ停が激減し稼働率が大幅にアップします。

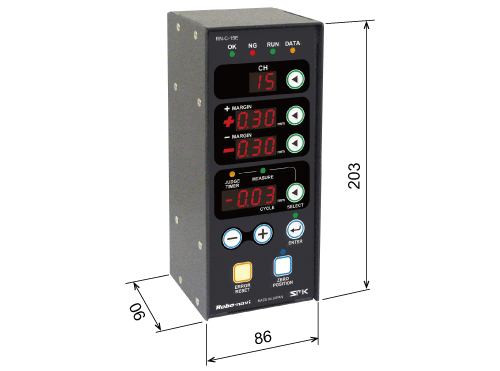

ロボナビコントローラー
- 標準仕様で15条件、最大31条件まで登録可能（オプション）
- 本機より外部設備へOK出力、NG出力が可能
- 外部設備よりチャンネル指定が可能
- ナット2個重ね検出機能（センサーはオプション）
- 不良品流出防止機能
ロボナビコントローラー付属品

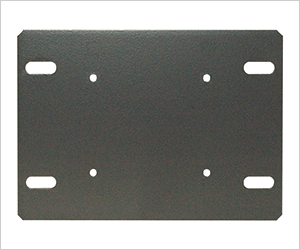

コントローラー取付プレート

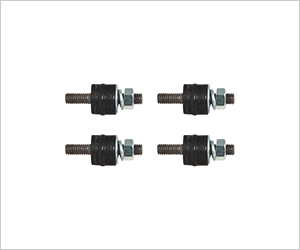

防振ゴム
仕様
| 品名 | Robo-navi-Double（ロボナビ-ダブル） |
| 質量(kg) | 約5.0（ホルダーがφ25x150mmの場合、コントローラー含む） |
| ガイドピン駆動仕様 | エアーシリンダー |
| 冷却方法 | 内部水冷方式 |
| ホルダー外径(mm) | 25/32 |
| ホルダー全長(mm) | 140/190/240 |
| 付属品 | コントローラー取付プレートx1、防振ゴムx4 |
