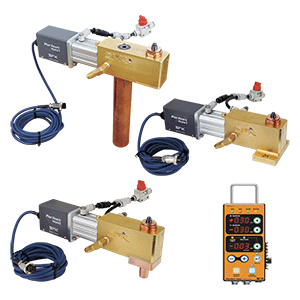

概要

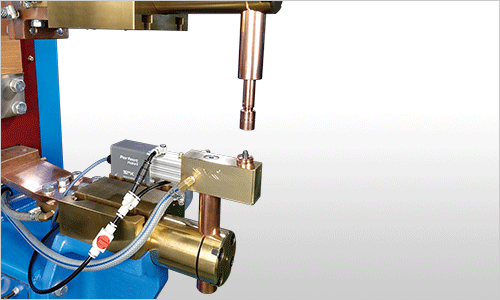

![](../../../_src/87678/nutnavi_perfect_overview.png)
従来型のナビの中でも、検出ユニットの高さが最も低く、干渉を気にせず溶接作業ができます。
パーフェクトナビには【L型仕様】【プラテン仕様】【Cガン仕様】の3タイプがあり、すべての溶接機に対応しています。
対応ナットサイズ:M4・M5・M6・M8・M10・M12・7/16
・登録商標 ・登録意匠 ・国際意匠登録出願中
特長
三つの仕様ですべての溶接機に対応します

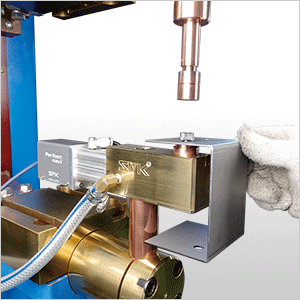

![L型仕様取付例](../../../_src/87680/nutnavi_perfect_ltype.png)
L型仕様
L型仕様のみ、コの字ワークの上側のナット不良検出が可能です。
ホルダー径φ25:最大加圧力は3.0kN位までを目安にご使用ください。
ホルダー径φ32:最大加圧力は5.0kN位までを目安にご使用ください。

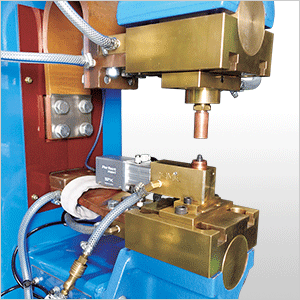

![プラテン仕様取付例](../../../_src/87682/nutnavi_perfect_platentype.png)
プラテン仕様
最大加圧力は10.0kN位までを目安にご使用ください。

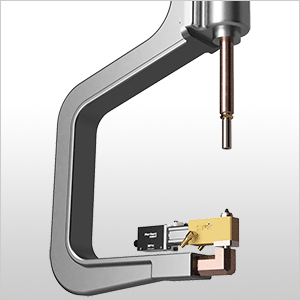

![Cガン仕様取付例](../../../_src/87684/nutnavi_perfect_ctype.png)
Cガン仕様
最大加圧力は5.0kN位までを目安にご使用ください。
パーフェクトナビセンサーユニット

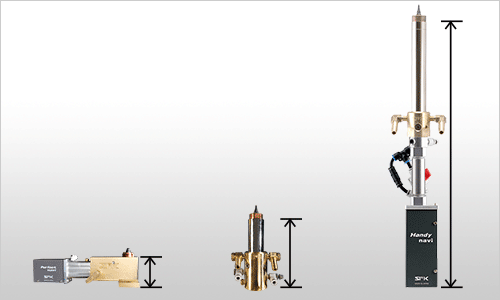

![](../../../_src/100421/nutnavi_perfect_f1.png)
(左からパーフェクトナビ、プラテンナビ、ハンディナビ)
![](../../../_src/100423/nutnavi_perfect_f2.png)

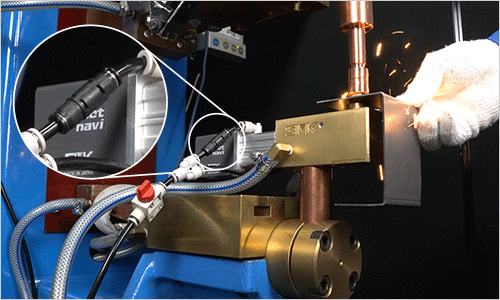

抜群の内部冷却効果
![](../../../_src/100425/nutnavi_perfect_f3.png)

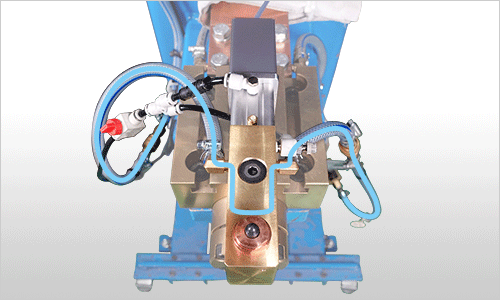

ジャストポジション設計

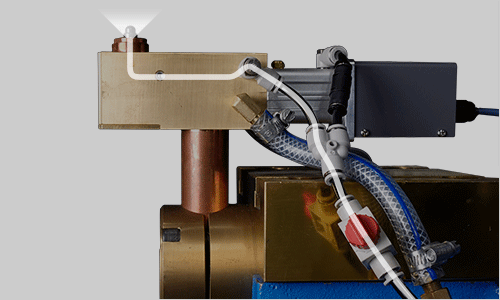

![](../../../_src/100429/nutnavi_perfect_f4.png)

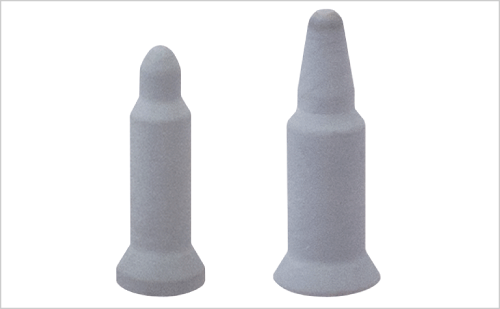

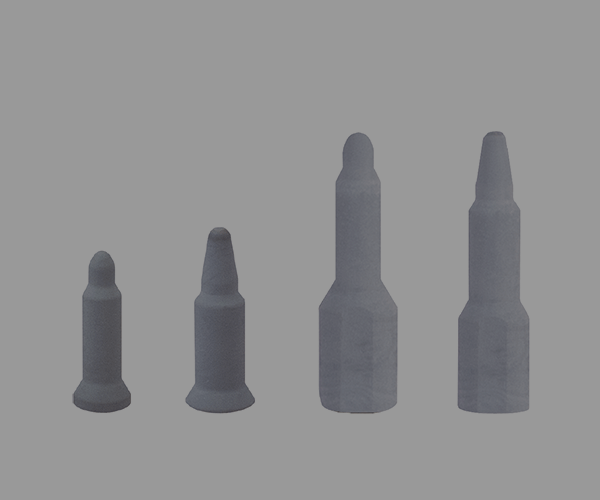

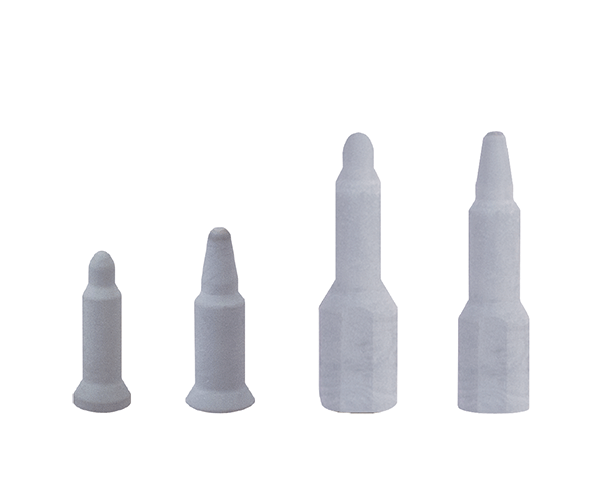

セラミックスガイドピン仕様
![](../../../_src/100437/navi_guidepin.png)
セラミックスガイドピンは硬度が高く、電食摩耗がないため長寿命です。
また、スパッタの付着が全くなく、ナットの引っ掛りもほとんどありません。
窒化珪素のガイドピンを使用することで、naviの測定値が安定します。

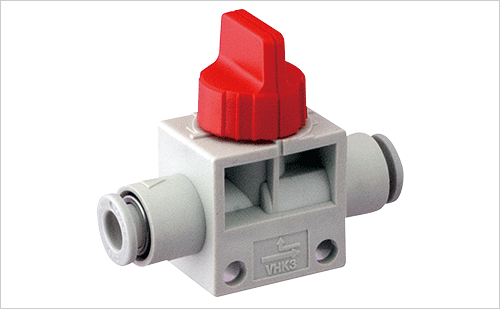

エアーカットバルブ付き
![](../../../_src/100445/navi_attachment5_valve.png)
特注品
![](../../../_src/100447/nutnavi_perfect_custommade.png)

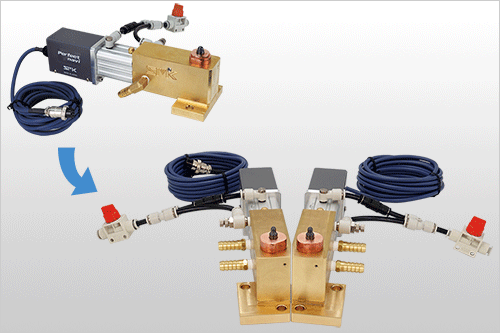

特注品製作事例:パーフェクトナビ プラテン仕様

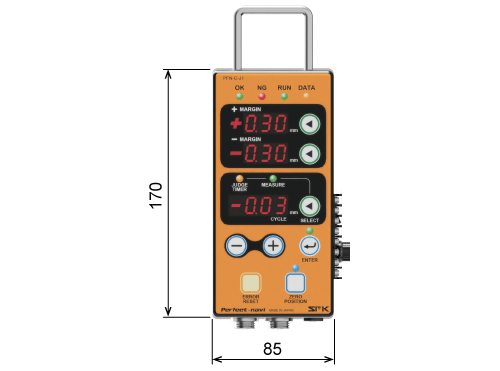

パーフェクトナビコントローラー
![](../../../_src/100451/nutnavi_perfect_controller.png)
- CEマーク取得
- 手の平サイズで操作性抜群
- ナット2個重ね検出機能(センサーはオプション)
- 不良品流出防止機能
- エラー表示付
パーフェクトナビコントローラー付属品
![](../../../_src/87654/navi_attachment1_adapter.png)

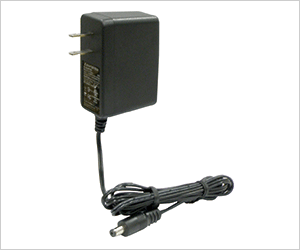

ACアダプター

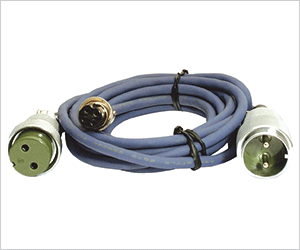

![](../../../_src/87656/navi_attachment2_cable.png)
手作業中継ケーブル

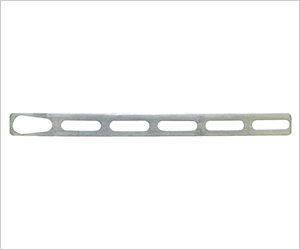

![](../../../_src/87658/navi_attachment3_plate.png)
コントローラー取付プレート

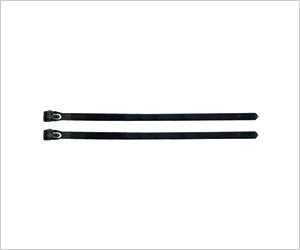

![](../../../_src/87660/navi_attachment4_tie.png)
結束バンド
