ボルト溶接不良検出システム

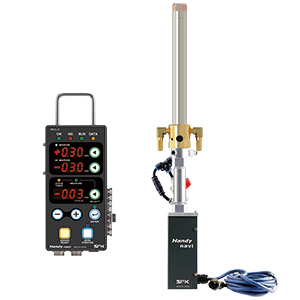

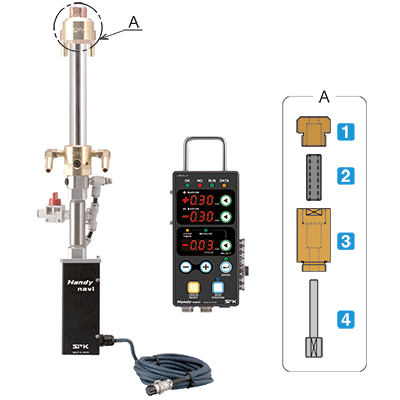

ハンディナビ-ボルト

概要

ハンディナビ-ボルトは、首下の長さ違いや先端形状違い、またはワークが正常にセットされているか、溶接する直前に高精度で判定する装置です。
ボルト溶接不良の流出を未然に防ぎ、不良品を作りません。
ボルト溶接において手作業用として開発されたボルト溶接不良検出システムで、エアーキャップOリング仕様ウォータージャケット、中間アダプター仕様の2種類があります。



国内外知的財産権取得

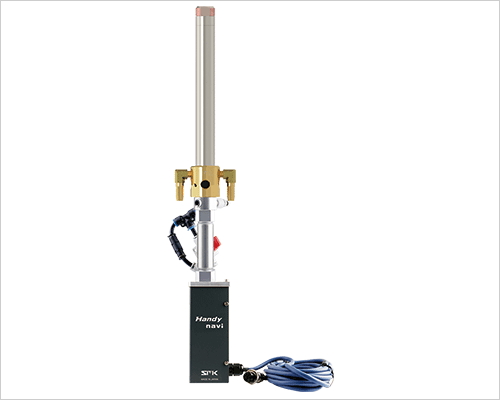

ハンディナビーボルトスライドユニット

・ナット溶接用に切替

アタッチメントを交換するだけでナット検出にも対応できる多機能タイプ

・ジャストポジション設計

各パーツ及び電極交換時に発生する手間のかかる調整・芯だし作業がなく、簡単に交換作業が行えます。

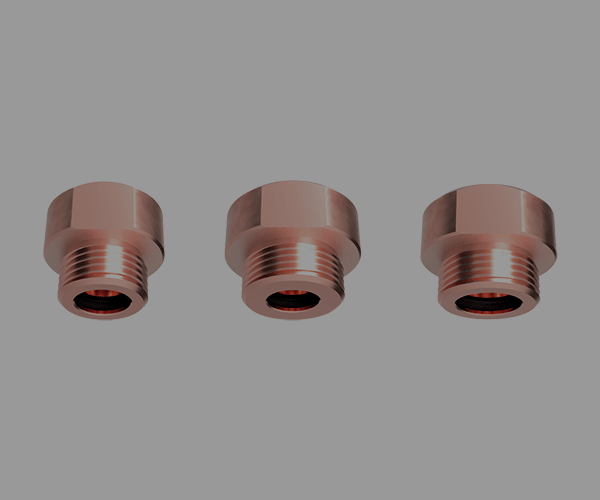

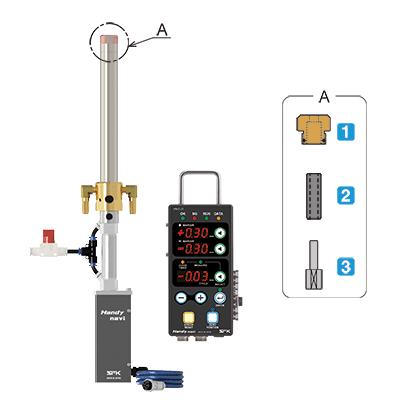

エアーキャップOリング仕様

  • ボルト首下長 15mm~35mmまで対応!

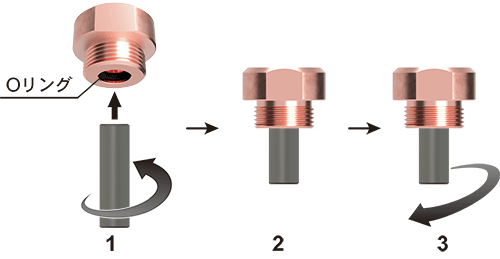

ホルダー内部を直接冷やす内部水冷方式のため、電極部の熱による摩耗やスパッタの付着を低減します。
ホルダー上部にウォータージャケット・中間アダプターを使用しないため、スリムでコンパクト。ワークへの干渉を最小限におさえました。

内部水冷ホルダーの標準サイズは、全部で6サイズあります。
※それ以外のサイズはお問合せください。


ホルダー外径 Φ25 Φ32
対応ボルト M6・M8 M10
ホルダー長 140㎜・190㎜・240㎜ 140㎜・190㎜・240㎜

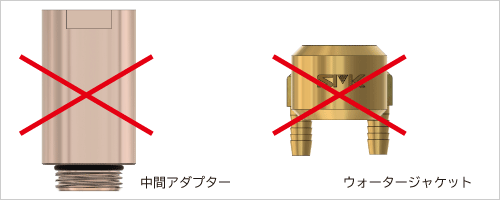

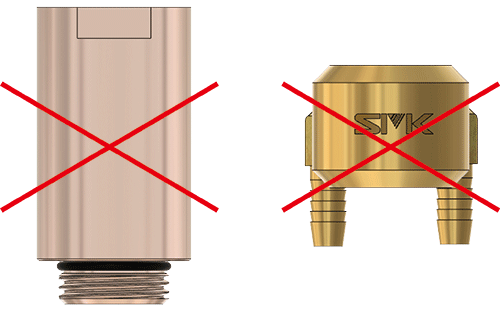

下記2点は取り付ける必要がなくなります。

ウォータージャケット、中間アダプター仕様

  • ボルト首下長 35mmまで対応!


ホルダー内部を直接冷やす内部水冷方式のため、電極部の熱による摩耗やスパッタの付着を低減します。

内部水冷ホルダーの標準サイズは、全部で6サイズあります。
※それ以外のサイズはお問合せください。


ホルダー外径 Φ25 Φ32
対応ボルト M5・M6・M8 M10
ホルダー長 140㎜・190㎜・240㎜ 140㎜・190㎜・240㎜

エアーキャップOリング仕様・ウォータージャケット、中間アダプター仕様 共通の設計

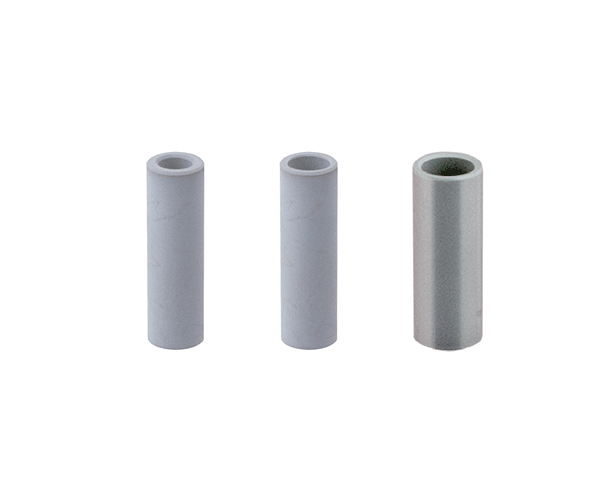

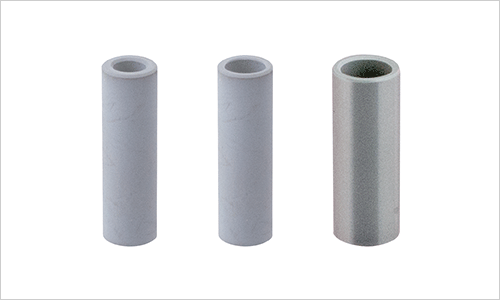

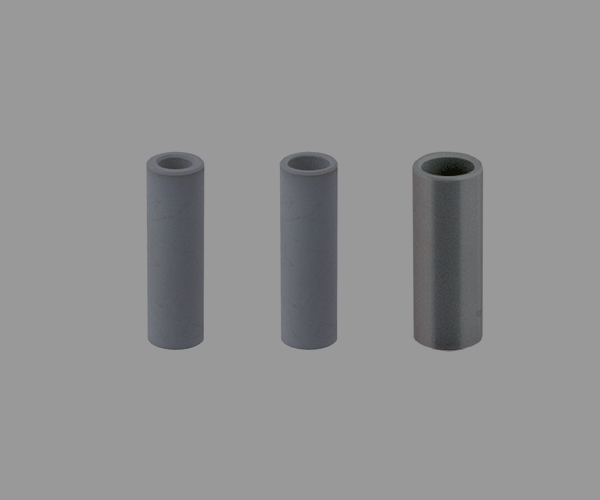

セラミックスガイドパイプ仕様

セラミックスガイドパイプ(窒化珪素)は硬度が高く、電食摩耗がないため、長寿命です。またスパッタの付着が全くなく、ボルトの引っ掛りもほとんどありません。

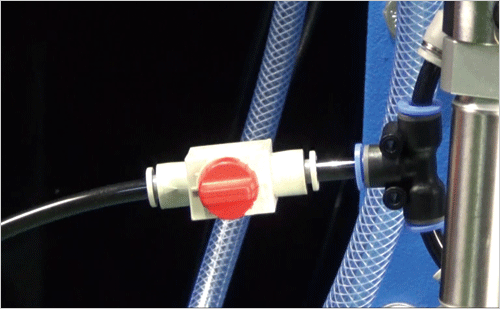

エアーカットバルブ付き

電極交換時に発生するエアー抜き作業を、瞬時に処理できるエアーカットバルブを標準装備しました。

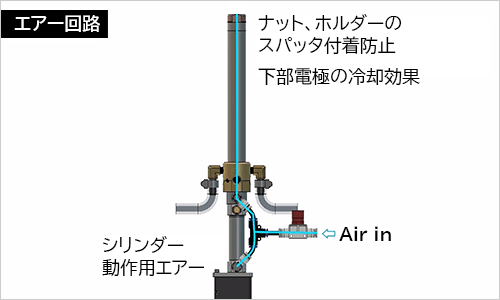

エアーブロー仕様

エアーブローにより、ボルト・ガイドパイプ・ユニット内部へのスパッタ付着を軽減します。また、エアーによる冷却効果で電極部の加熱を防ぎます。

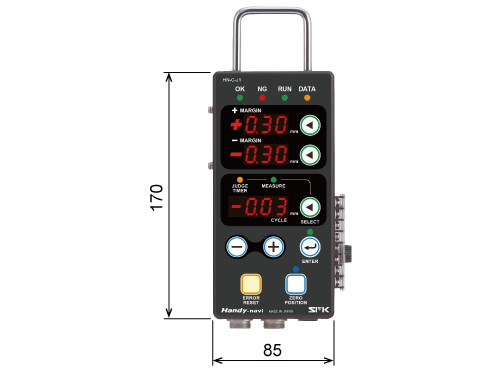

ハンディナビコントローラー

  • CEマーク取得
  • 手の平サイズで操作性抜群
  • ナット2個重ね検出機能(センサーはオプション)
  • 不良品流出防止機能
  • エラー表示付

ハンディナビコントローラー付属品

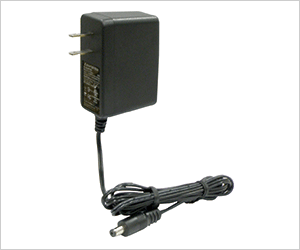

ACアダプター

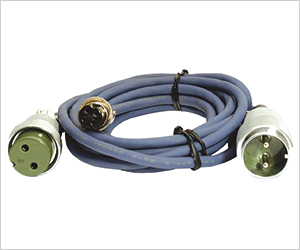

手作業中継ケーブル

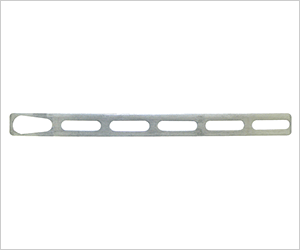

コントローラー取付プレート

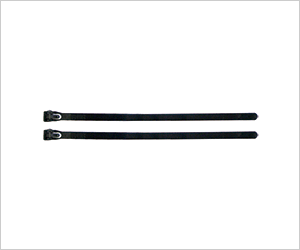

結束バンド

仕様

品名 Handy-navi-Bolt(ハンディナビ-ボルト)
エアーキャップOリング仕様
質量(kg) 約1.94(ホルダーがφ25x150mmの場合、コントローラー含む)
ガイドシャフト駆動仕様 エアーシリンダー
冷却方法 内部水冷方式
ホルダー外径(mm) 25/32
ホルダー全長(mm) 140/190/240
付属品 ACアダプターx1、手作業中継ケーブルx1、コントローラー取付プレートx1、結束バンドx2

品名 Handy-navi-Bolt(ハンディナビ-ボルト)
ウォータージャケット、中間アダプター仕様
質量(kg) 約2.34(ホルダーがφ25x150mmの場合、コントローラー含む)
ガイドシャフト駆動仕様 エアーシリンダー
冷却方法 外部ウォータージャケット式/内部水冷方式
ホルダー外径(mm) 25/32
ホルダー全長(mm) 140/190/240
付属品 ACアダプターx1、手作業中継ケーブルx1、コントローラー取付プレートx1、結束バンドx2

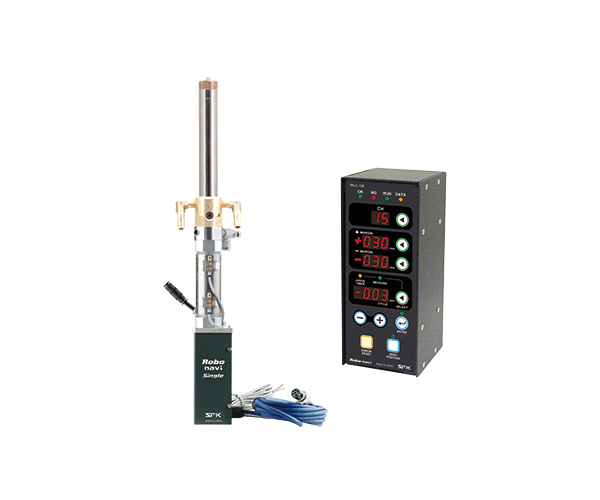

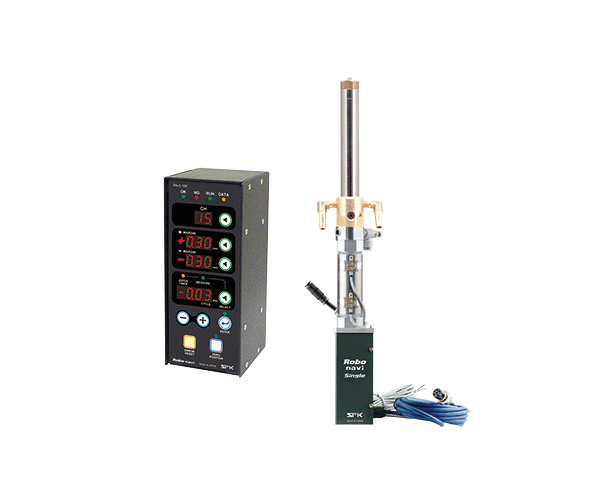

関連製品
