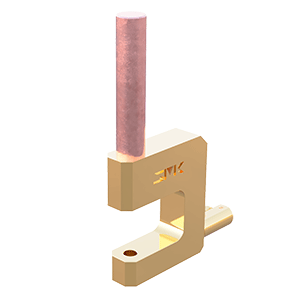

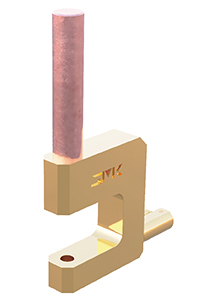

C型ホルダー

登録意匠

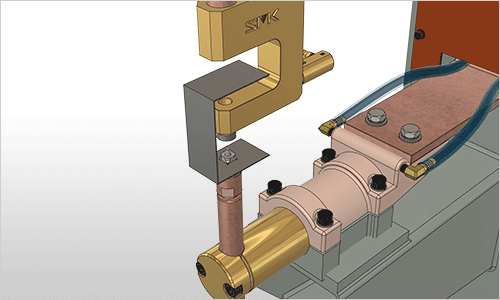

C型ホルダーでたわみ解消、確実なナット・ボルト溶接を。

溶接時のたわみ軽減

取付ホルダーと電極を同一線上にすることにより、L型ホルダーで発生しやすい「あおり」「たわみ」を軽減できます。


取付段取りの短縮

ストレートホルダーで溶接をしている状態から、L型ホルダーに交換して使用する場合、上下電極寸法出しの為、ホーンの位置出しまでしなければなりません。

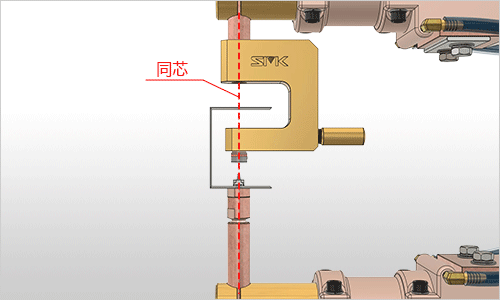

C型ホルダーは、ホルダーと電極が同一線上なので、ホーンの位置出しをする必要がありません。

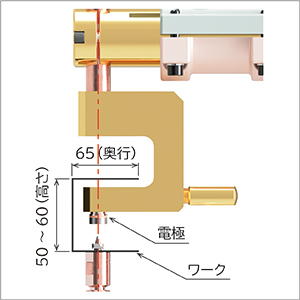

コの字ワークの寸法目安

高さ(内寸)60㎜~70㎜×奥行き(内寸)65㎜
ワークの寸法によって許容範囲が異なりますので、お問い合せください。

※寸法・外径・テーパー・材質違い承ります。お気軽にお問い合わせください。

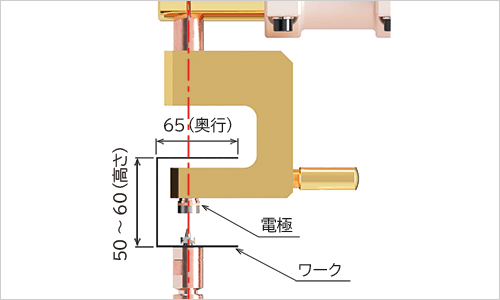

C型ホルダーのコの字ワークの寸法目安の図
