ボルト溶接不良検出システム ロボナビ-ボルト

国内外知的財産権取得

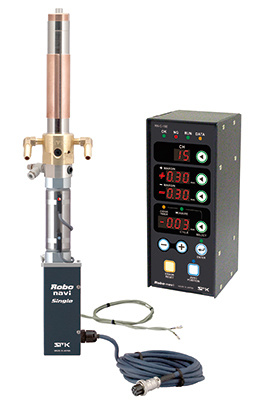

ロボナビ-ボルトとコントローラー

ロボット・自動機対応タイプ(フィーダー仕様)
自動化ラインに最適
ボルト首下長45mmまで対応
※制御機能とロボットを使用し、ワークのセットからボルトの送給、また機種の切換え溶接条件の変更等、すべて自動で行う溶接システムに対応

■ロボナビコントローラー
・標準仕様で15条件、最大31条件まで登録可能(オプション)
・本機より外部設備へOK出力、NG出力が可能
・外部設備よりチャンネル指定が可能
・ナット2個重ね検出機能(センサーはオプション)
・不良品流出防止機能

■ロボナビ-ボルト スライドユニット
・内部水冷方式で先端まで抜群の冷却効果
・窒化珪素のガイドパイプ(別売)で電食摩耗がなくナビの測定値が安定
・干渉のないスリムボディ
・ガイドシャフトを上下にスライドしてタクトアップ効果抜群。かじりゼロ。

品名 Robo-navi-Bolt(ロボナビ-ボルト)
質量(kg) 約3.4(ホルダーがφ25x150mmの場合)
ガイドシャフト駆動仕様 エアーシリンダー
冷却方法 内部水冷方式
ホルダー外径(mm) 25/32
ホルダー全長(mm) 150/200/250
付属品 コントローラー取付プレートx1、防振ゴムx4
