ボルト溶接不良検出システム
ハンディロボナビ-ボルト



概要

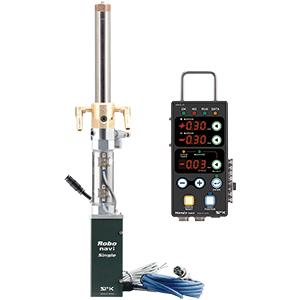

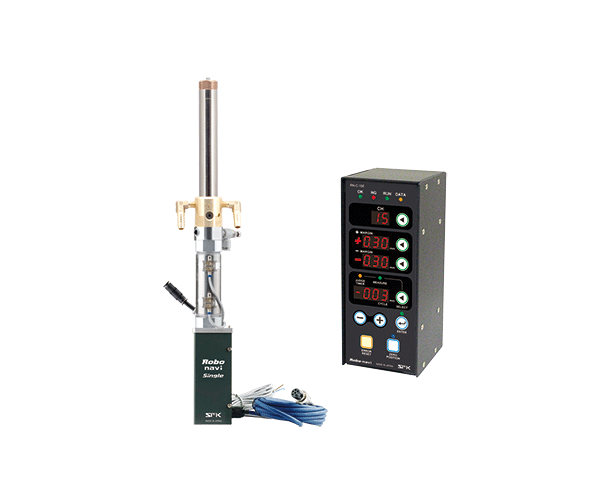

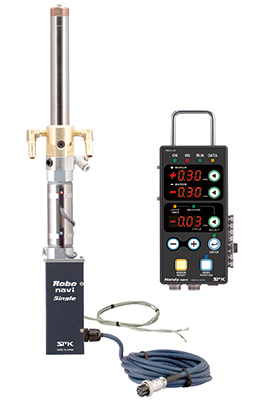

ハンディロボナビ-ボルトは、首下の長さ違いや先端形状違い、またはワークが正常にセットされているか、溶接する直前に高精度で判定する装置です。
ボルト溶接不良の流出を未然に防ぎ、不良品を作りません。

ボルト溶接においてフィーダーを使用し、手作業用として開発された、ボルト溶接不良検出システムです。



国内外知的財産権取得

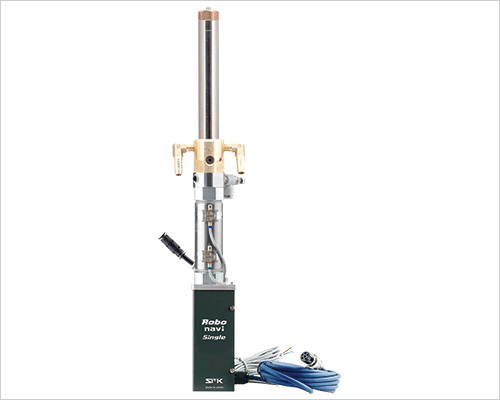

ロボナビーボルトスライドユニット

ジャストポジション設計

各パーツ及び電極交換時に発生する手間のかかる調整・芯だし作業がなく、簡単に交換作業が行えます。

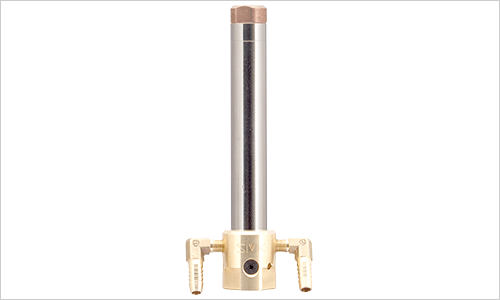

ホルダーは抜群の冷却効果!ホルダーサイズは6種類

  • ボルト首下長 45mmまで対応!


ホルダー内部を直接冷やす内部水冷方式のため、電極部の熱による摩耗やスパッタの付着を低減します。
ホルダー上部にウォータージャケット・中間アダプターを使用しないため、スリムでコンパクト。ワークへの干渉を最小限におさえました。

内部水冷ホルダーの標準サイズは、全部で6サイズあります。
※それ以外のサイズはお問合せください。


ホルダー外径 Φ25 Φ32
対応ボルト M5・M6・M8 M10
ホルダー長 140㎜・190㎜・240㎜ 140㎜・190㎜・240㎜

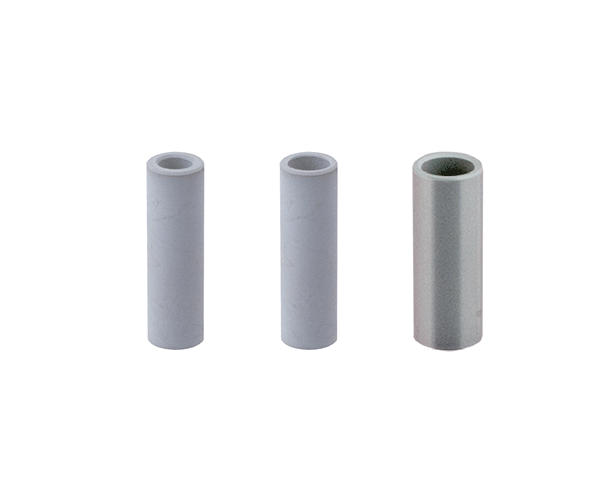

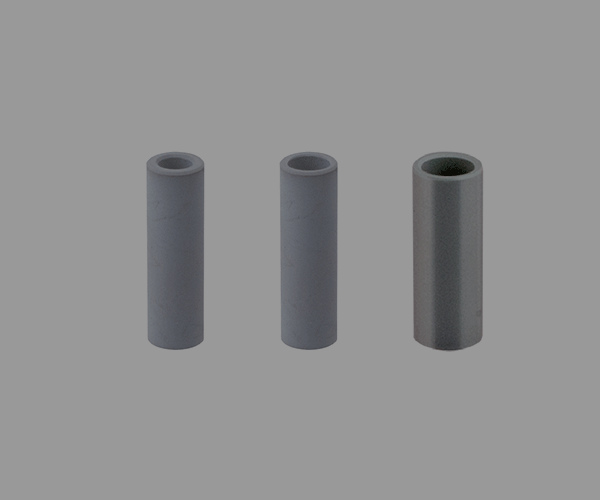

セラミックスガイドパイプ仕様

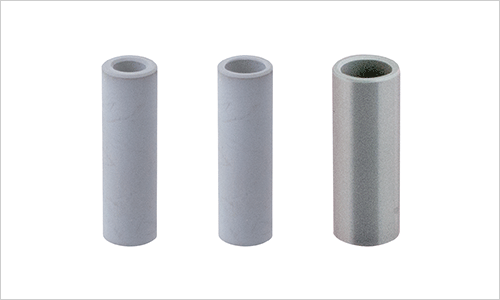

セラミックスガイドパイプ(窒化珪素)は硬度が高く、電食摩耗がないため、長寿命です。またスパッタの付着が全くなく、ボルトの引っ掛りもほとんどありません。

タクトアップ効果

ガイドシャフトを上下にスライドさせることによりワークの高速移動を可能にし、タクトアップが計れます。

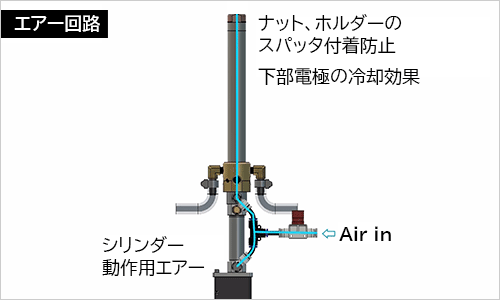

エアーブロー仕様

エアーブローにより、ボルト・ガイドパイプ・ユニット内部へのスパッタ付着を軽減しす。また、エアーによる冷却効果で電極部の加熱を防ぎます。

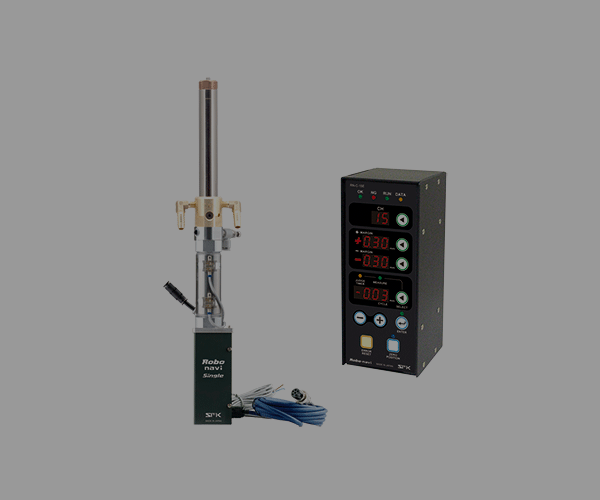

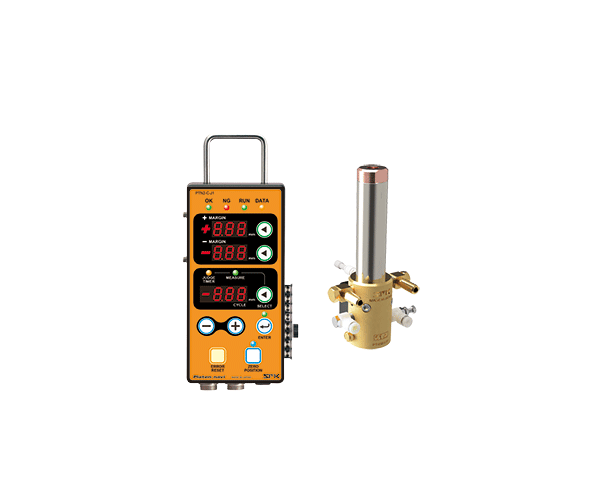

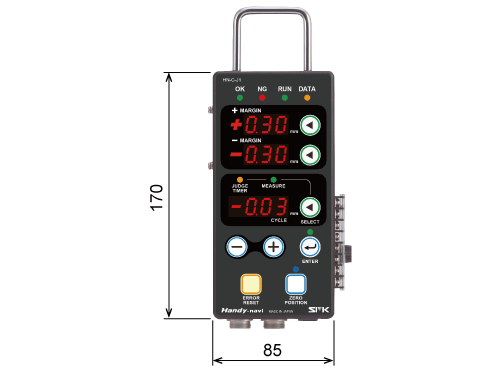

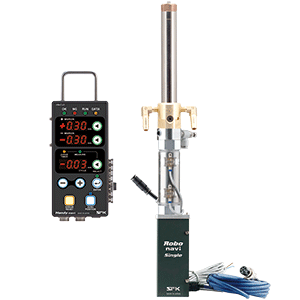

ハンディナビコントローラー

  • CEマーク取得
  • 手の平サイズで操作性抜群
  • ナット2個重ね検出機能(センサーはオプション)
  • 不良品流出防止機能
  • エラー表示付

ハンディナビコントローラー付属品

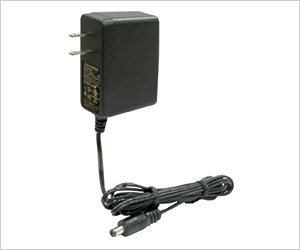

ACアダプター

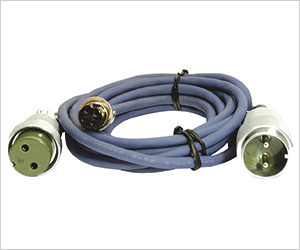

手作業中継ケーブル

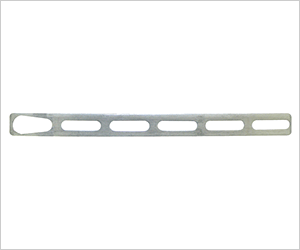

コントローラー取付プレート

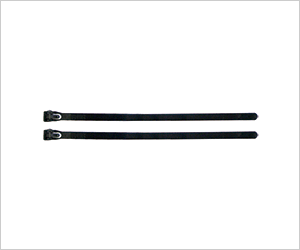

結束バンド

仕様

品名 Handy-Robo-navi-Bolt(ハンディロボナビ-ボルト)
質量(kg) 約2.14(ホルダーがφ25x150mmの場合、コントローラー含む)
ガイドシャフト駆動仕様 エアーシリンダー
冷却方法 内部水冷方式
ホルダー外径(mm) 25/32
ホルダー全長(mm) 140/190/240
付属品 ACアダプターx1、手作業中継ケーブルx1、コントローラー取付プレートx1、結束バンドx2
