HOME > ナビトロン

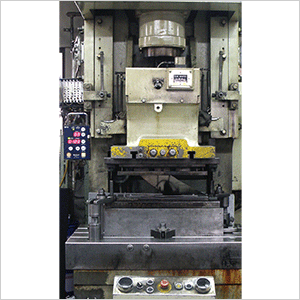

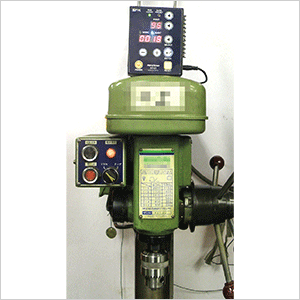

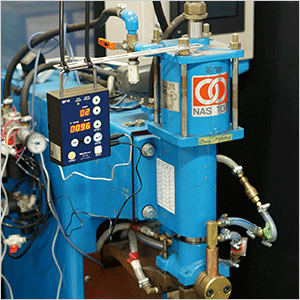

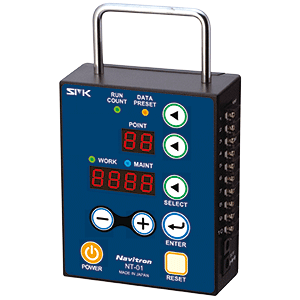

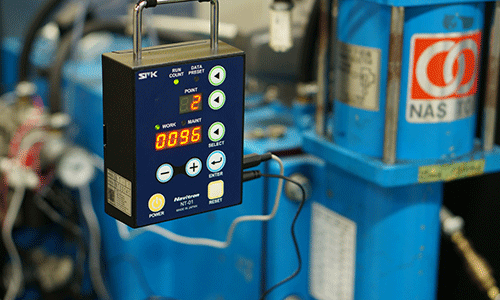

作業数/生産数/メンテ数カウンターの画像作業数/生産数/メンテ数カウンターの画像作業数/生産数/メンテ数カウンター ナビトロン ナビトロン(Navitron)は、スポット溶接機、タッピング機等の工作機械に適した高機能の作業数・ 生産数・メンテ数を知らせるカウンターです。
カウントUP時に、出力端子台との電気配線により設備を起動停止させることもできます。

■商品についてのご質問・ご相談など、お気軽にお問い合せください。


ポイント数(1台当りの加工作業数)は、「99」まで設定できます!!

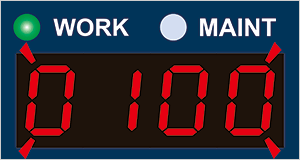

予定生産数の設定ができ、お知らせします!!

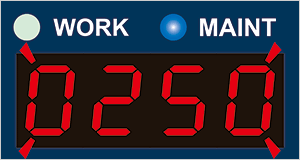

メンテナンス予定数の設定ができ、お知らせします!!

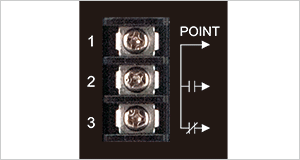

ポイント数完了(1台生産完了)出力端子および生産数/メンテナンス数完了出力端子を備えています!!

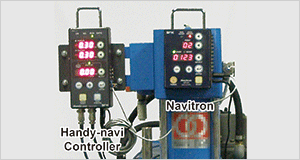

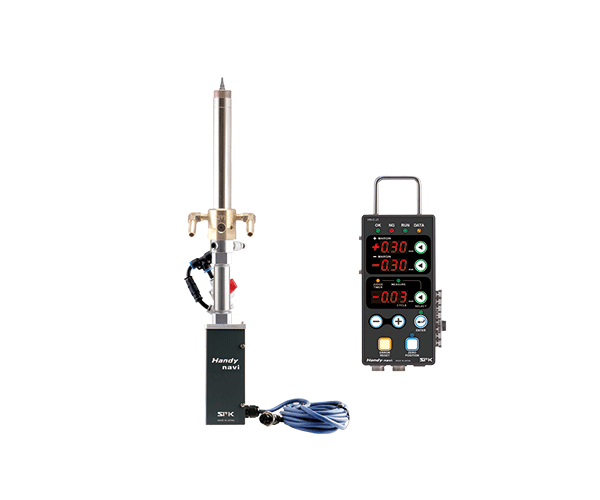

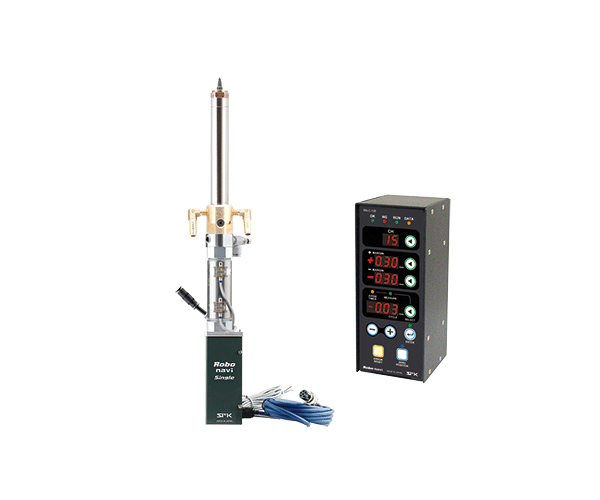

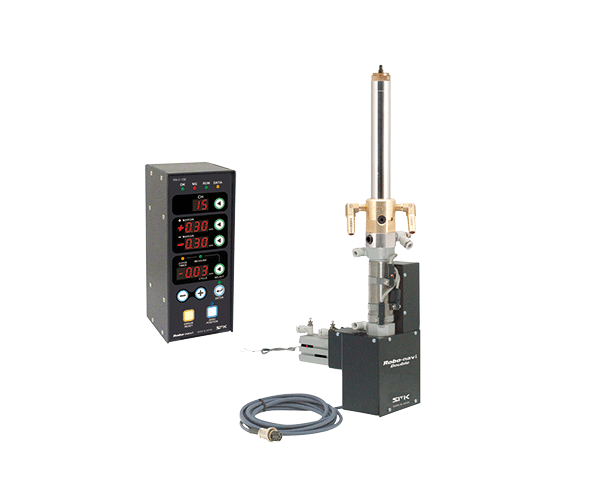

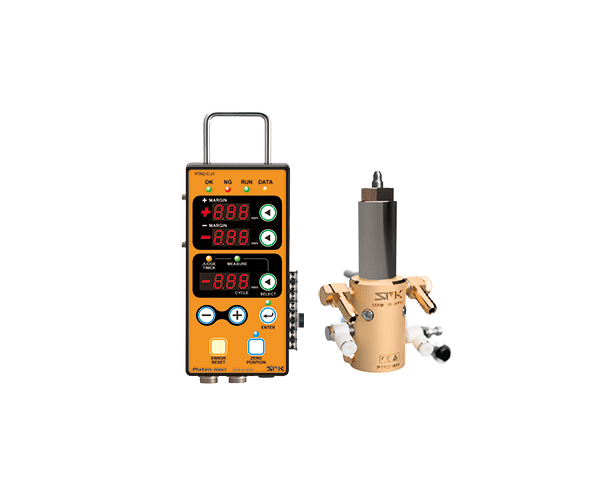

エスエムケイの「溶接不良検出システムnavi」に簡単に接続できます!!


データメモリー機能で突然の電源断や停電でもデータを保持するので、安心して作業を続けられます!!

▲ ページトップへ

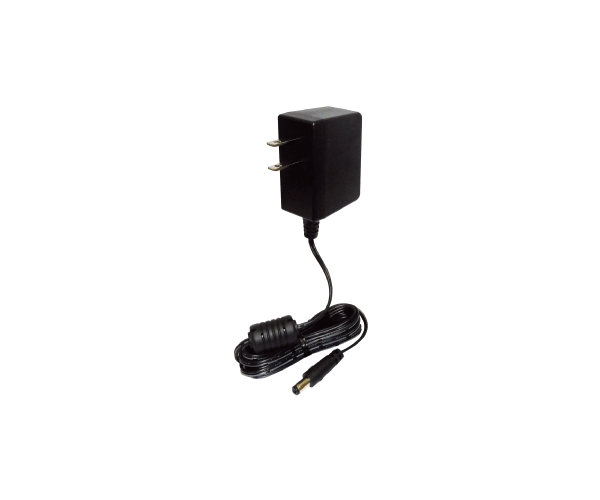

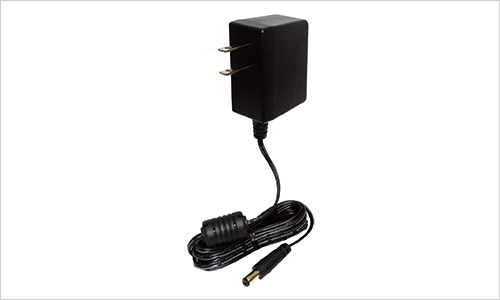

電源電圧(ACアダプター使用)

I / P:AC100-240V(50 / 60Hz)、O / P:DC5V / 1A

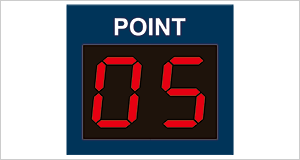

ポイント数カウンター

2桁(最大99)プリセット式

生産数カウンター

4桁(最大9999)プリセット式

メンテ数(累計)カウンター

4桁(最大9999)プリセット式

リセット入力端子

無電圧接点(NO)入力

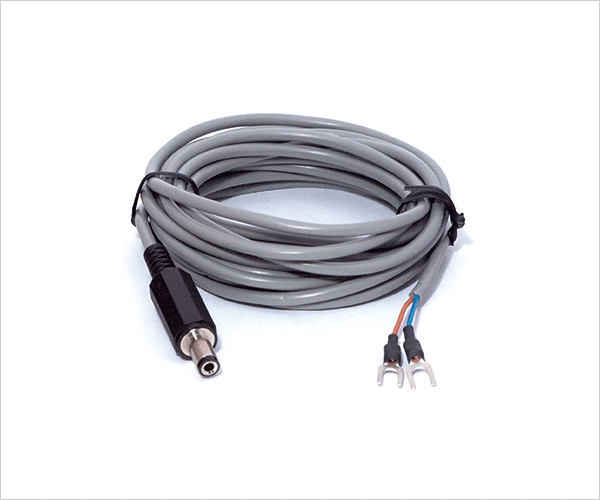

カウント電圧入力(オプション)

電圧 DC12V / DC24V / AC100V / AC200V 選択(弊社で取付)

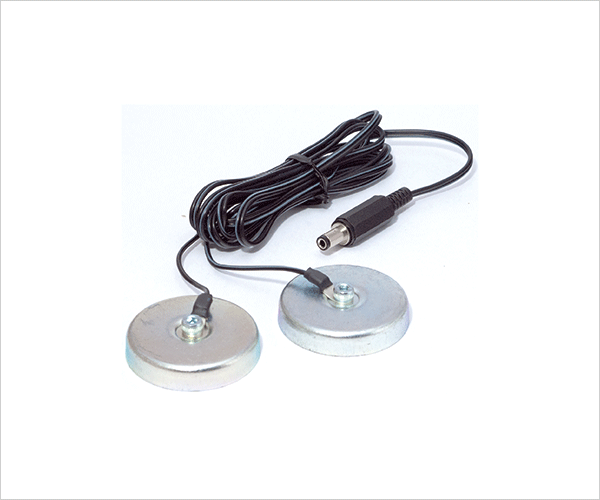

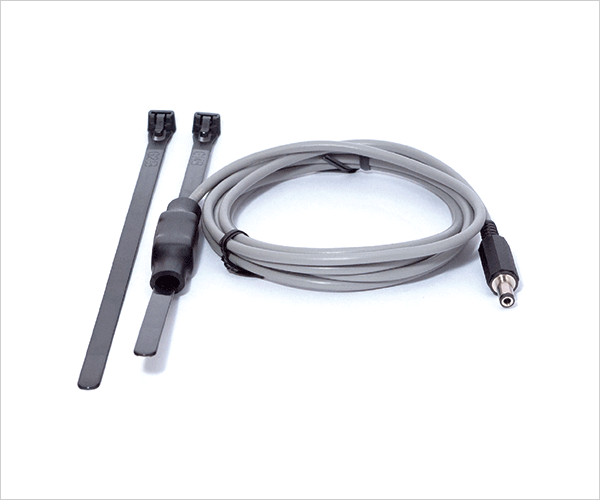

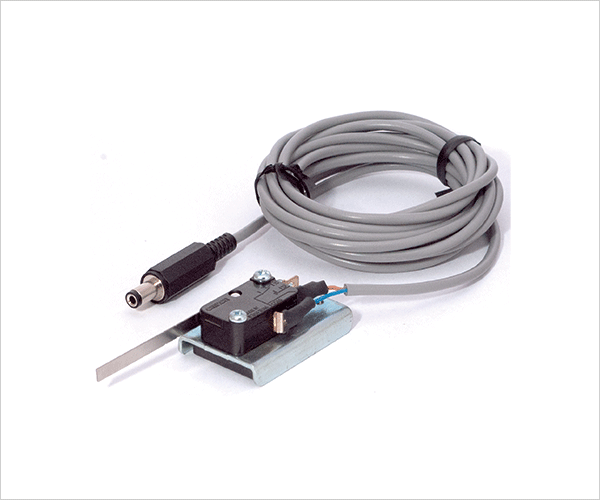

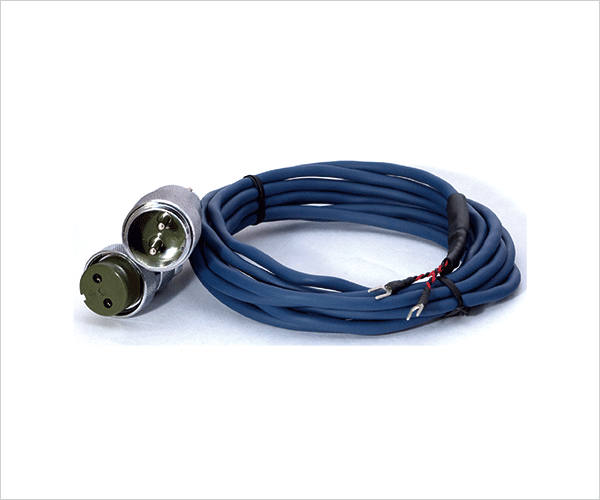

カウント入力センサー(オプション)

3種類(溶接電流・リミットスイッチ・マグネットスイッチ)

ポイント数完了出力端子

リレー接点(NO / NC):AC125V / 0.5A、DC24V / 1A

生産数/メンテ数完了出力端子

リレー接点(NO / NC):AC125V / 0.5A、DC24V / 1A

データメモリー

EEPROM(バッテリーレス)

使用周囲温度

0~ 45℃

使用周囲湿度

35~85%(結露なきこと)

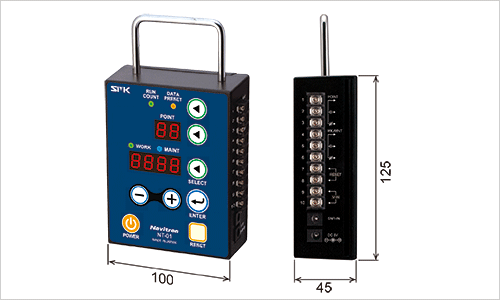

寸法(本体)

100 mm (W) x 125 mm (H) x 45 mm (D)

質量

250 g
