ナット溶接不良検出システム

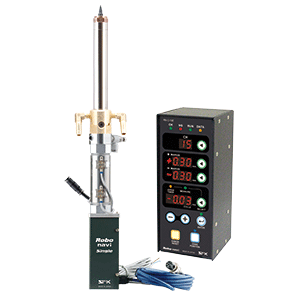

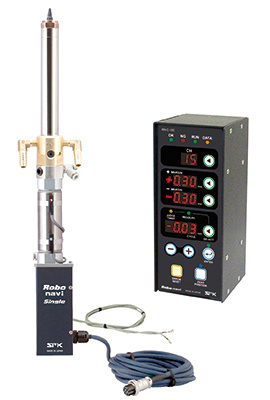

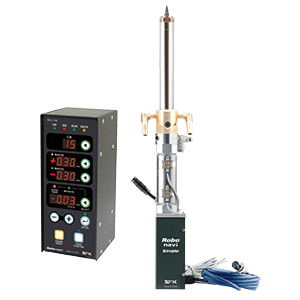

ロボナビ-シングル

概要

ロボナビ-シングルは、ナットやワークが正常にセットされているか、溶接する直前に高精度で判定する装置です。

ナット溶接不良の流出を未然に防ぎ、不良品を作りません。
ナット溶接において、ロボット対応・自動機対応として開発された、ナット溶接不良検出システムです。



・国内外知的財産権取得

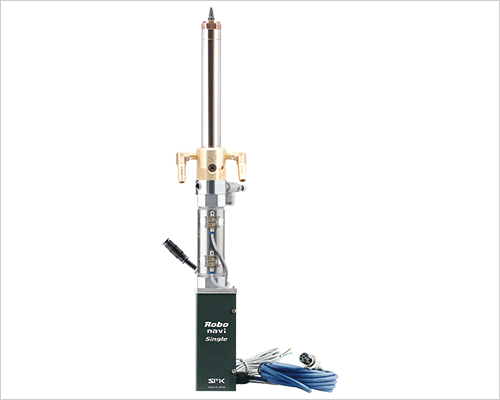

ロボナビ-シングルスライドユニット

ガイドピンの簡単交換

シリンダーの全ストロークを使用することにより、ホルダー内部からガイドピンがシフトされ、かんたんに交換作業が行えます。


ジャストポジション設計

各パーツ及び電極交換時に発生する手間のかかる調整・芯だし作業がなく、簡単に交換作業が行えます。


エアーブロー仕様

エアーブローにより、ナット・ガイドピン・ユニット内部へのスパッタ付着を軽減します。また、エアーによる冷却効果で電極部の加熱を防ぎます。

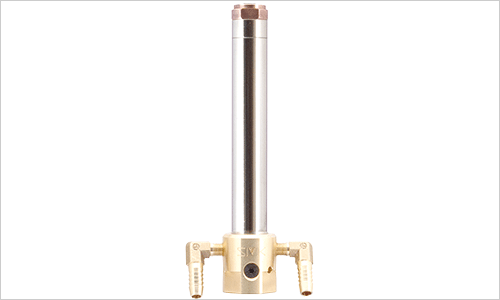

ホルダーは抜群の冷却効果!ホルダーサイズは6種類

ホルダー内部を直接冷やす内部水冷方式のため、電極部の熱による摩耗やスパッタの付着を低減します。
ホルダー上部にウォータージャケット・中間アダプターを使用しないため、スリムでコンパクト。ワークへの干渉を最小限におさえました。

内部水冷ホルダーの標準サイズは、全部で6サイズあります。
※それ以外のサイズはお問合せください。


ホルダー外径 Φ25 Φ32
対応ナット M4・M5・M6・M8 M10・M12・7/16
ホルダー長 140㎜・190㎜・240㎜ 140㎜・190㎜・240㎜

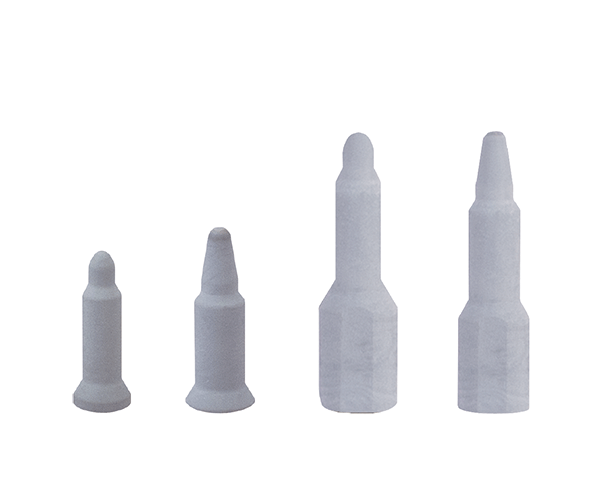

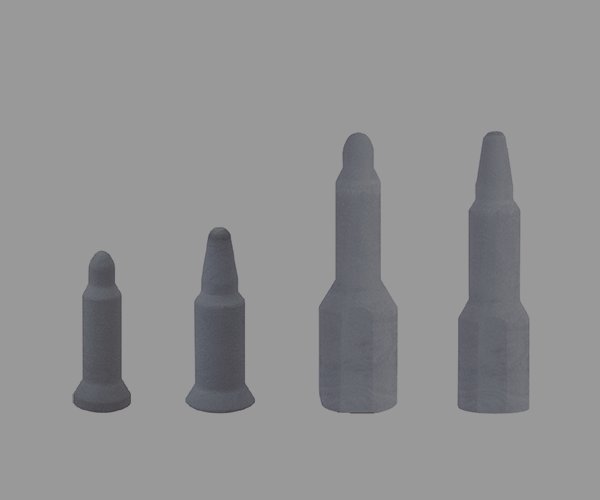

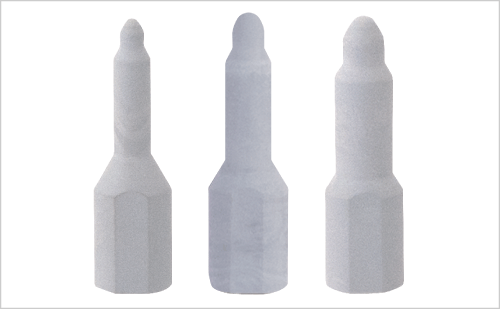

セラミックスガイドピン仕様

セラミックスガイドピン(窒化珪素)が標準で付属されます。
セラミックスガイドピンは硬度が高く、電食摩耗がないため長寿命です。
また、スパッタの付着が全くなく、ナットの引っ掛りもほとんどありません。
窒化珪素のガイドピンを使用することで、naviの測定値が安定します。

かじりゼロ!

ハイパワーのシリンダーを採用することにより、ワークとガイドピンとのかじりがなく、チョコ停が激減し稼働率が大幅にアップします。

タクトアップ効果

ガイドピンを上下にスライドさせることにより、ワークの高速移動を可能にし、大幅なタクトアップが計れます。

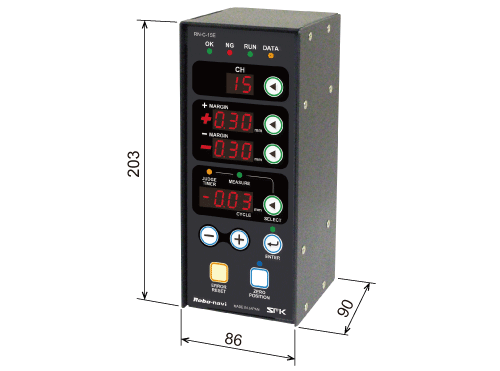

ロボナビコントローラー

  • 標準仕様で15条件、最大31条件まで登録可能(オプション)
  • 本機より外部設備へOK出力、NG出力が可能
  • 外部設備よりチャンネル指定が可能
  • ナット2個重ね検出機能(センサーはオプション)
  • 不良品流出防止機能

ロボナビコントローラー付属品

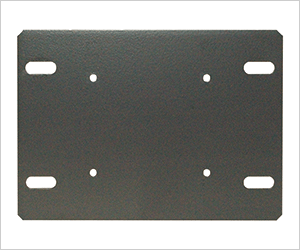

コントローラー取付プレート

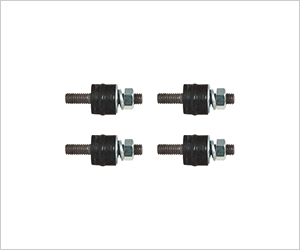

防振ゴム

仕様

品名 Robo-navi-Single(ロボナビ-シングル)
質量(kg) 約3.2(ホルダーがφ25x150mmの場合、コントローラー含む)
ガイドピン駆動仕様 エアーシリンダー
冷却方法 内部水冷方式
ホルダー外径(mm) 25/32
ホルダー全長(mm) 140/190/240
付属品 コントローラー取付プレートx1、防振ゴムx4
