ナット溶接不良検出システム

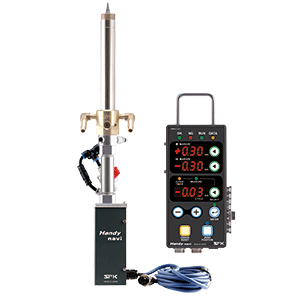

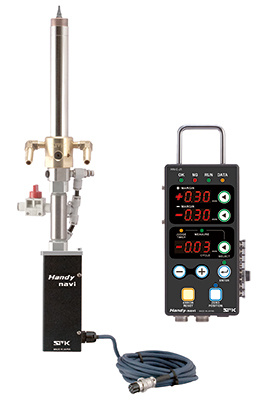

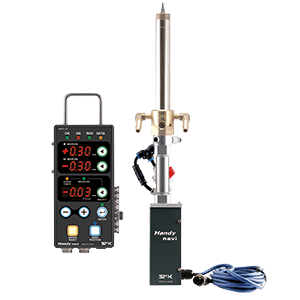

ハンディナビ

概要

ハンディナビは、ナットやワークが正常にセットされているか、溶接する直前に高精度で判定する装置です。

ナット溶接不良の流出を未然に防ぎ、不良品を作りません。
ナット溶接において手作業用として開発された、ナット溶接不良検出システムです。



国内外知的財産権取得

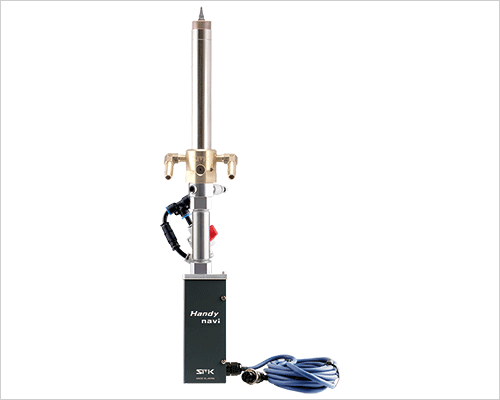

ハンディナビスライドユニット

  • 干渉のないスリムボディ
  • エアーブローでユニット内部へのスパッタ付着を軽減
  • 溶接機への取り付けが簡単

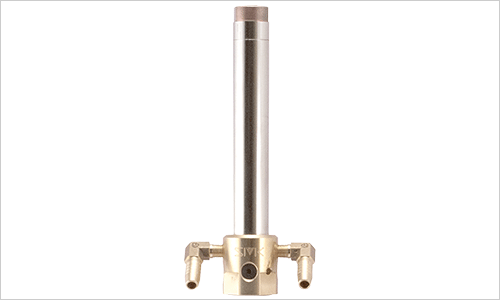

ホルダーは抜群の冷却効果!ホルダーサイズは6種類

ホルダー内部を直接冷やす内部水冷方式のため、電極部の熱による摩耗やスパッタの付着を低減します。
ホルダー上部にウォータージャケット・中間アダプターを使用しないため、スリムでコンパクト。ワークへの干渉を最小限におさえました。

内部水冷ホルダーの標準サイズは、全部で6サイズあります。
※それ以外のサイズはお問合せください。


ホルダー外径 Φ25 Φ32
対応ナット M4・M5・M6・M8 M10・M12・7/16
ホルダー長 150㎜・200㎜・250㎜ 150㎜・200㎜・250㎜

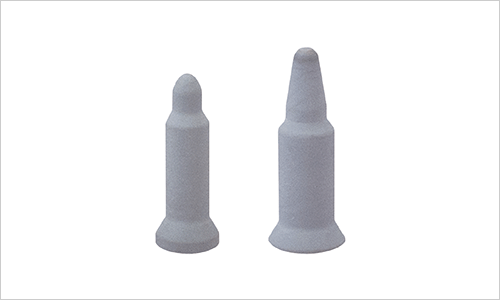

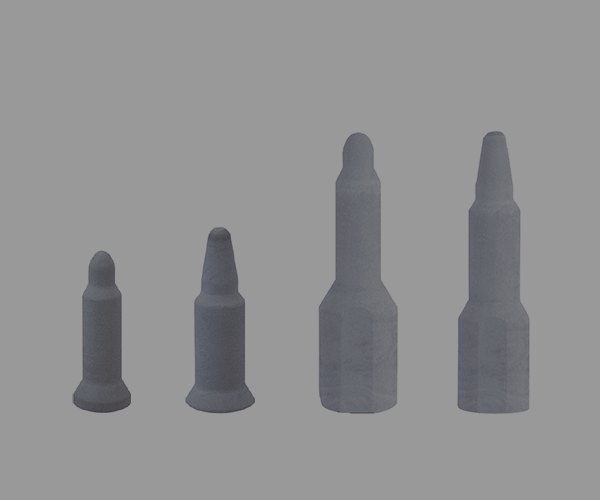

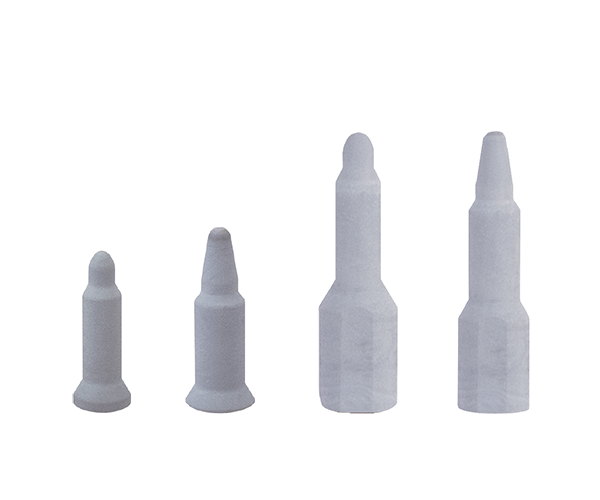

セラミックスガイドピン仕様

セラミックスガイドピン(窒化珪素)が標準で付属されます。
セラミックスガイドピンは硬度が高く、電食摩耗がないため長寿命です。
また、スパッタの付着が全くなく、ナットの引っ掛りもほとんどありません。
窒化珪素のガイドピンを使用することで、naviの測定値が安定します。

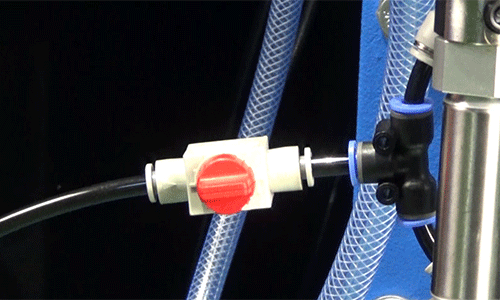

エアーカットバルブ付き

電極交換時に発生するエアー抜き作業を、瞬時に処理できるエアーカットバルブを標準装備しました。

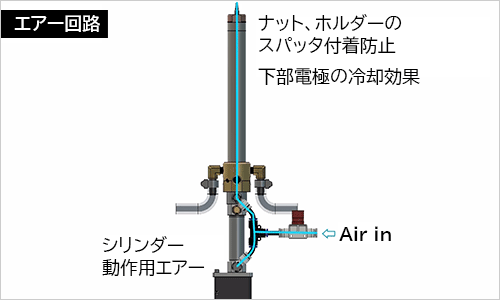

エアーブロー仕様

エアーブローにより、ナット・ガイドピン・ユニット内部へのスパッタ付着を軽減します。また、エアーによる冷却効果で電極部の加熱を防ぎます。

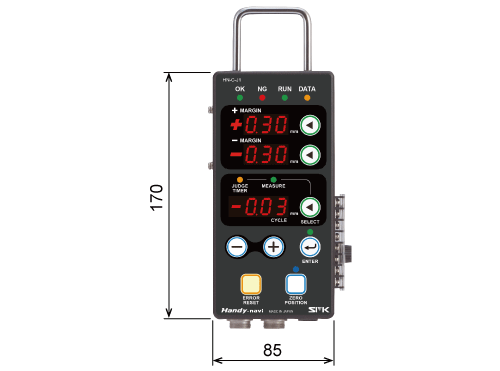

ハンディナビコントローラー

  • CEマーク取得
  • 手の平サイズで操作性抜群
  • ナット2個重ね検出機能(センサーはオプション)
  • 不良品流出防止機能
  • エラー表示付

ハンディナビコントローラー付属品

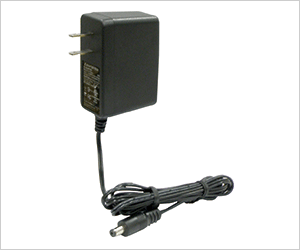

ACアダプター

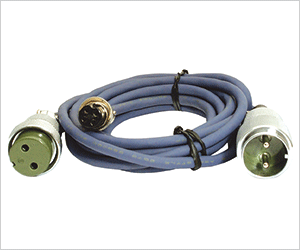

手作業中継ケーブル

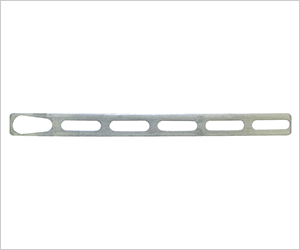

コントローラー取付プレート

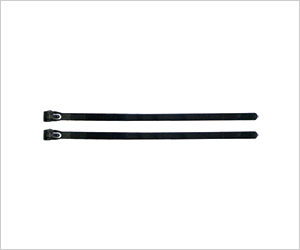

結束バンド

仕様

品名

Handy-navi(ハンディナビ)

質量(kg)

約2.04(ホルダーがφ25x150mmの場合)

ガイドピン駆動仕様

エアーシリンダー

冷却方法

内部水冷方式

ホルダー外径(mm)

25/32

ホルダー全長(mm)

150/200/250

付属品

ACアダプターx1、手作業中継ケーブルx1、コントローラー取付プレートx1、結束バンドx2
