型名をクリックすると、オンラインショップのページが開きます。
目次
うすチップ 下部用

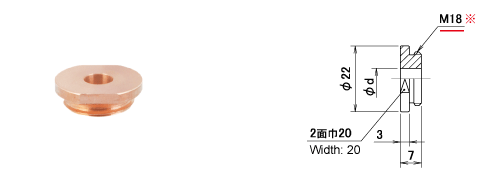

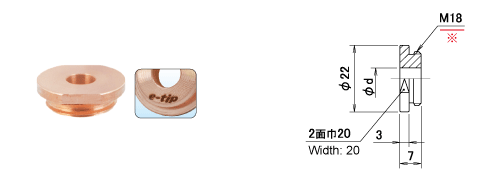

■φ22(M4・M5・M6・M8)
※ネジ径：M18
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UT4-5.0-22-M18-C | M4 | 5.0 |
| PNL-UT5-6.0-22-M18-C | M5 | 6.0 |
| PNL-UT5-7.0-22-M18-C | M5 | 7.0 |
| PNL-UT6-7.0-22-M18-C | M6 | 7.0 |
| PNL-UT6-8.0-22-M18-C | M6 | 8.0 |
| PNL-UT6-9.0-22-M18-C | M6 | 9.0 |
| PNL-UT8-9.0-22-M18-C | M8 | 9.0 |
| PNL-UT8-10.0-22-M18-C | M8 | 10.0 |
| PNL-UT8-11.0-22-M18-C | M8 | 11.0 |

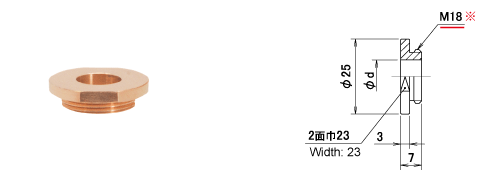

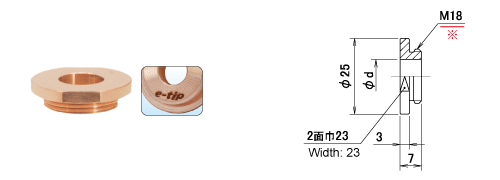

■φ25(M4・M5・M6・M8)
※ネジ径：M18
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UT4-5.0-25-M18-C | M4 | 5.0 |
| PNL-UT5-6.0-25-M18-C | M5 | 6.0 |
| PNL-UT5-7.0-25-M18-C | M5 | 7.0 |
| PNL-UT6-7.0-25-M18-C | M6 | 7.0 |
| PNL-UT6-8.0-25-M18-C | M6 | 8.0 |
| PNL-UT6-9.0-25-M18-C | M6 | 9.0 |
| PNL-UT8-9.0-25-M18-C | M8 | 9.0 |
| PNL-UT8-10.0-25-M18-C | M8 | 10.0 |
| PNL-UT8-11.0-25-M18-C | M8 | 11.0 |
■φ25(M5・M6・M8・M10・7/16)
※ネジ径：M20
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UT5-6.0-25-M20-C | M5 | 6.0 |
| PNL-UT6-7.0-25-M20-C | M6 | 7.0 |
| PNL-UT6-8.0-25-M20-C | M6 | 8.0 |
| PNL-UT6-9.0-25-M20-C | M6 | 9.0 |
| PNL-UT8-9.0-25-M20-C | M8 | 9.0 |
| PNL-UT8-10.0-25-M20-C | M8 | 10.0 |
| PNL-UT8-11.0-25-M20-C | M8 | 11.0 |
| PNL-UT10-11.0-25-M20-C | M10 | 11.0 |
| PNL-UT10-12.0-25-M20-C | M10 | 12.0 |
| PNL-UT10-13.0-25-M20-C | M10 | 13.0 |
| PNL-UT127-13.0-25-M20-C | M12 7/16 |
13.0 |

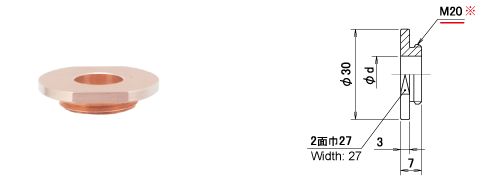

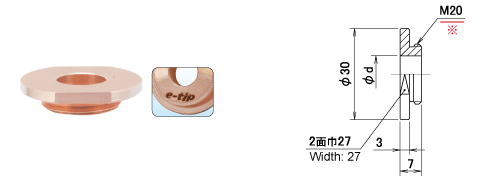

■φ30(M8・M10・M12・7/16)
※ネジ径：M20
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UT8-9.0-30-M20-C | M8 | 9.0 |
| PNL-UT8-10.0-30-M20-C | M8 | 10.0 |
| PNL-UT8-11.0-30-M20-C | M8 | 11.0 |
| PNL-UT10-11.0-30-M20-C | M10 | 11.0 |
| PNL-UT10-12.0-30-M20-C | M10 | 12.0 |
| PNL-UT10-13.0-30-M20-C | M10 | 13.0 |
| PNL-UT7/16-12.0-30-M20-C | 7/16 | 12.0 |
| PNL-UT127-13.0-30-M20-C | M12 7/16 |
13.0 |
| PNL-UT12-14.0-30-M20-C | M12 | 14.0 |

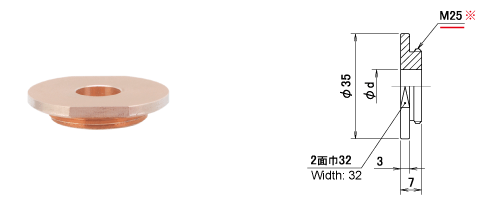

■φ35(M10・M12・7/16)
※ネジ径：M25
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UT10-11.0-35-M25-C | M10 | 11.0 |
| PNL-UT10-12.0-35-M25-C | M10 | 12.0 |
| PNL-UT10-13.0-35-M25-C | M10 | 13.0 |
| PNL-UT127-13.0-35-M25-C | M12 7/16 |
13.0 |
| PNL-UT12-14.0-35-M25-C | M12 | 14.0 |

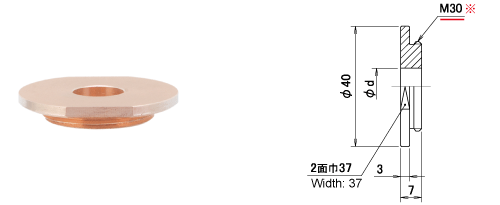

■φ40(M10・M12・7/16)
※ネジ径：M30
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UT10-11.0-40-M30-C | M10 | 11.0 |
| PNL-UT10-12.0-40-M30-C | M10 | 12.0 |
| PNL-UT10-13.0-40-M30-C | M10 | 13.0 |
| PNL-UT127-13.0-40-M30-C | M12 7/16 |
13.0 |
| PNL-UT12-14.0-40-M30-C | M12 | 14.0 |
うすチップ 下部用 ベリリウム銅仕様

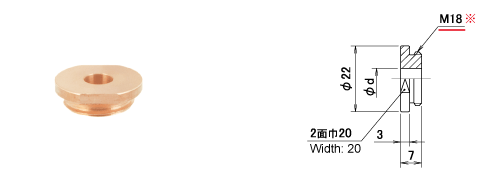

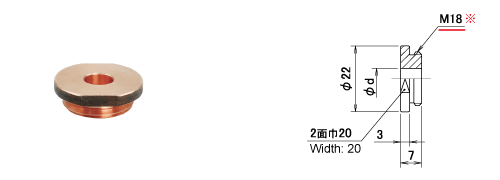

■φ22(M6・M8)
※ネジ径：M18
■ベリリウム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UT6-7.0-22-M18-B | M6 | 7.0 |
| PNL-UT8-9.0-22-M18-B | M8 | 9.0 |

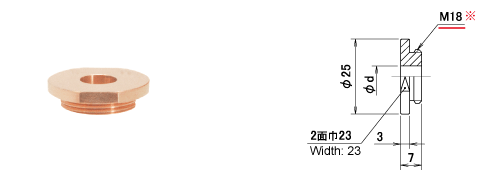

■φ25(M6・M8)
※ネジ径：M18
■ベリリウム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UT6-7.0-25-M18-B | M6 | 7.0 |
| PNL-UT8-9.0-25-M18-B | M8 | 9.0 |
■φ30(M10・M12・7/16)
※ネジ径：M20
■ベリリウム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UT10-11.0-30-M20-B | M10 | 11.0 |
| PNL-UT127-13.0-30-M20-B | M12 7/16 |
13.0 |
うすチップネジアダプター 下部用

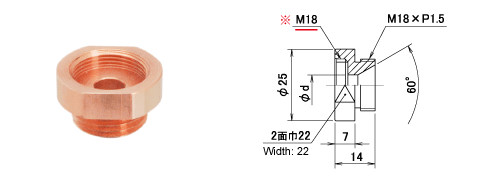

■エアーピン仕様
■φ25(M4・M5・M6・M8)
※ネジ径：M18
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UA4-5.0-25-M18-C | M4 | 5.0 |
| PNL-UA5-6.0-25-M18-C | M5 | 6.0 |
| PNL-UA5-7.0-25-M18-C | M5 | 7.0 |
| PNL-UA6-7.0-25-M18-C | M6 | 7.0 |
| PNL-UA6-7.2-25-M18-C | M6 | 7.2 |
| PNL-UA6-8.0-25-M18-C | M6 | 8.0 |
| PNL-UA6-9.0-25-M18-C | M6 | 9.0 |
| PNL-UA8-9.0-25-M18-C | M8 | 9.0 |
| PNL-UA8-10.0-25-M18-C | M8 | 10.0 |
| PNL-UA8-11.0-25-M18-C | M8 | 11.0 |
■エアーピン仕様

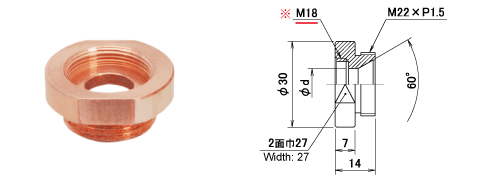

■φ30(M5・M6・M8)
※ネジ径：M18
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UA5-6.0-30-M18-C | M5 | 6.0 |
| PNL-UA5-7.0-30-M18-C | M5 | 7.0 |
| PNL-UA6-7.0-30-M18-C | M6 | 7.0 |
| PNL-UA6-8.0-30-M18-C | M6 | 8.0 |
| PNL-UA6-9.0-30-M18-C | M6 | 9.0 |
| PNL-UA8-9.0-30-M18-C | M8 | 9.0 |
| PNL-UA8-10.0-30-M18-C | M8 | 10.0 |
| PNL-UA8-11.0-30-M18-C | M8 | 11.0 |

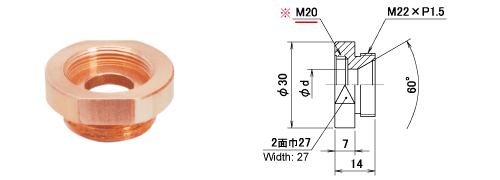

■エアーピン仕様
■φ30(M5・M6・M8・M10・M12・7/16)
※ネジ径：M20
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UA5-6.0-30-M20-C | M5 | 6.0 |
| PNL-UA6-7.0-30-M20-C | M6 | 7.0 |
| PNL-UA6-8.0-30-M20-C | M6 | 8.0 |
| PNL-UA6-9.0-30-M20-C | M6 | 9.0 |
| PNL-UA8-9.0-30-M20-C | M8 | 9.0 |
| PNL-UA8-10.0-30-M20-C | M8 | 10.0 |
| PNL-UA8-11.0-30-M20-C | M8 | 11.0 |
| PNL-UA10-11.0-30-M20-C | M10 | 11.0 |
| PNL-UA10-12.0-30-M20-C | M10 | 12.0 |
| PNL-UA10-13.0-30-M20-C | M10 | 13.0 |
| PNL-UA7/16-12.0-30-M20-C | 7/16 | 12.0 |
| PNL-UA127-13.0-30-M20-C | M12 7/16 |
13.0 |
| PNL-UA12-14.0-30-M20-C | M12 | 14.0 |
■エアーピン仕様

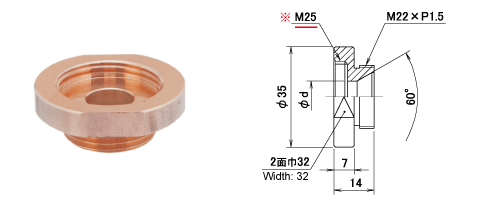

■φ35(M10・M12・7/16)
※ネジ径：M25
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UA10-11.0-35-M25-C | M10 | 11.0 |
| PNL-UA10-12.0-35-M25-C | M10 | 12.0 |
| PNL-UA10-13.0-35-M25-C | M10 | 13.0 |
| PNL-UA127-13.0-35-M25-C | M12 7/16 |
13.0 |
| PNL-UA12-14.0-35-M25-C | M12 | 14.0 |
■エアーピン仕様

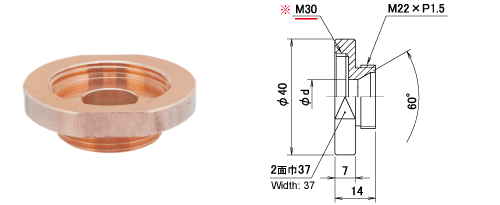

■φ40(M10・M12・7/16)
※ネジ径：M30
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNL-UA10-11.0-40-M30-C | M10 | 11.0 |
| PNL-UA10-12.0-40-M30-C | M10 | 12.0 |
| PNL-UA10-13.0-40-M30-C | M10 | 13.0 |
| PNL-UA127-13.0-40-M30-C | M12 7/16 |
13.0 |
| PNL-UA12-14.0-40-M30-C | M12 | 14.0 |

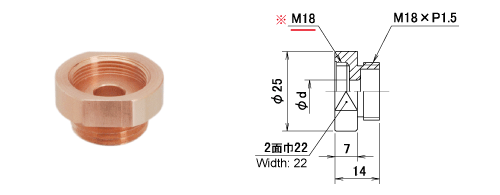

■段付ピン仕様
■φ25(M5・M6・M8)
※ネジ径：M18
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNLS-UA5-6.0-25-M18-C | M5 | 6.0 |
| PNLS-UA5-7.0-25-M18-C | M5 | 7.0 |
| PNLS-UA6-7.0-25-M18-C | M6 | 7.0 |
| PNLS-UA6-8.0-25-M18-C | M6 | 8.0 |
| PNLS-UA6-9.0-25-M18-C | M6 | 9.0 |
| PNLS-UA8-9.0-25-M18-C | M8 | 9.0 |
| PNLS-UA8-10.0-25-M18-C | M8 | 10.0 |
| PNLS-UA8-11.0-25-M18-C | M8 | 11.0 |

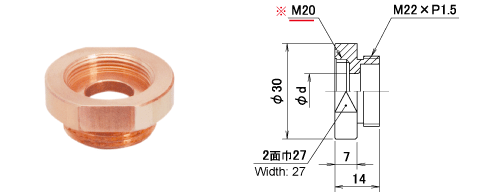

■段付ピン仕様
■φ30(M10・M12)
※ネジ径：M20
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNLS-UA10-11.0-30-M20-C | M10 | 11.0 |
| PNLS-UA10-12.0-30-M20-C | M10 | 12.0 |
| PNLS-UA10-13.0-30-M20-C | M10 | 13.0 |
| PNLS-UA12-13.0-30-M20-C | M12 | 13.0 |

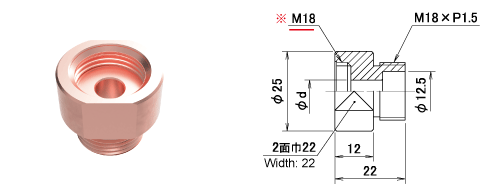

■段付ピン仕様ロングタイプ
■φ25(M4・M5・M6・M8)
※ネジ径：M18
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNLS-UA4-5.0-22-25-M18-C | M4 | 5.0 |
| PNLS-UA5-6.0-22-25-M18-C | M5 | 6.0 |
| PNLS-UA6-7.0-22-25-M18-C | M6 | 7.0 |
| PNLS-UA8-9.0-22-25-M18-C | M8 | 9.0 |
うすチップ 上部用

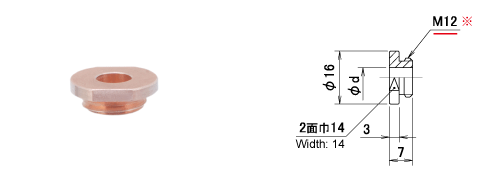

■φ16(M4・M5・M6)
※ネジ径：M12
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNU-UT4-4.0-16-M12-C | M4 | 4.0 |
| PNU-UT4-5.0-16-M12-C | M4 | 5.0 |
| PNU-UT5-5.0-16-M12-C | M5 | 5.0 |
| PNU-UT5-6.0-16-M12-C | M5 | 6.0 |
| PNU-UT6-6.0-16-M12-C | M6 | 6.0 |
| PNU-UT6-7.0-16-M12-C | M6 | 7.0 |

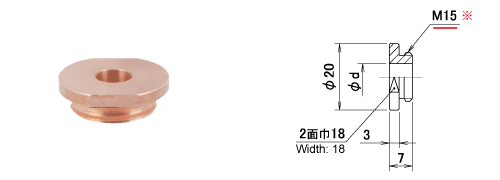

■φ20(M5・M6・M8)
※ネジ径：M15
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNU-UT5-5.0-20-M15-C | M5 | 5.0 |
| PNU-UT5-6.0-20-M15-C | M5 | 6.0 |
| PNU-UT6-6.0-20-M15-C | M6 | 6.0 |
| PNU-UT6-7.0-20-M15-C | M6 | 7.0 |
| PNU-UT8-8.0-20-M15-C | M8 | 8.0 |
| PNU-UT8-9.0-20-M15-C | M8 | 9.0 |
| PNU-UT8-10.0-20-M15-C | M8 | 10.0 |

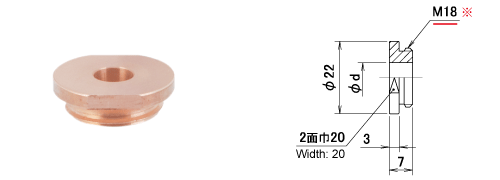

■φ22(M8・M10)
※ネジ径：M18
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNU-UT8-9.0-22-M18-C | M8 | 9.0 |
| PNU-UT8-10.0-22-M18-C | M8 | 10.0 |
| PNU-UT8-11.0-22-M18-C | M8 | 11.0 |
| PNU-UT10-10.0-22-M18-C | M10 | 10.0 |
| PNU-UT10-11.0-22-M18-C | M10 | 11.0 |
| PNU-UT10-12.0-22-M18-C | M10 | 12.0 |
| PNU-UT10-13.0-22-M18-C | M10 | 13.0 |

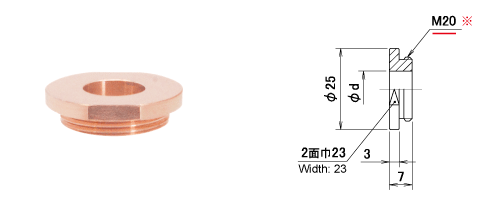

■φ25(M8・M10・M12・7/16)
※ネジ径：M20
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNU-UT8-11.0-25-M20-C | M8 | 11.0 |
| PNU-UT10-11.0-25-M20-C | M10 | 11.0 |
| PNU-UT10-12.0-25-M20-C | M10 | 12.0 |
| PNU-UT10-13.0-25-M20-C | M10 | 13.0 |
| PNU-UT127-13.0-25-M20-C | M12 7/16 |
13.0 |

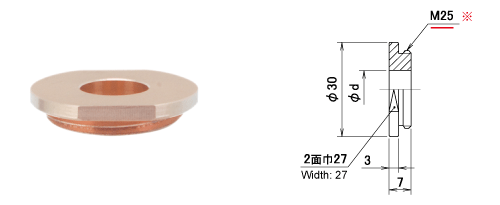

■φ30(M10・M12・7/16)
※ネジ径：M25
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNU-UT10-11.0-30-M25-C | M10 | 11.0 |
| PNU-UT10-12.0-30-M25-C | M10 | 12.0 |
| PNU-UT10-13.0-30-M25-C | M10 | 13.0 |
| PNU-UT127-13.0-30-M25-C | M12 7/16 |
13.0 |
| PNU-UT12-14.0-30-M25-C | M12 | 14.0 |
| PNU-UT12-15.0-30-M25-C | M12 | 15.0 |

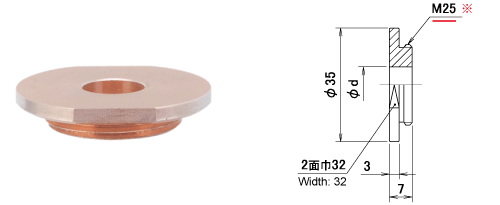

■φ35(M10・M12・7/16)
※ネジ径：M25
■クロム銅
型名クリックで購入ページへ
| 型名 | NUT | φd |
| PNU-UT10-11.0-35-M25-C | M10 | 11.0 |
| PNU-UT10-12.0-35-M25-C | M10 | 12.0 |
| PNU-UT10-13.0-35-M25-C | M10 | 13.0 |
| PNU-UT127-13.0-35-M25-C | M12 7/16 |
13.0 |
| PNU-UT12-14.0-35-M25-C | M12 | 14.0 |
| PNU-UT12-15.0-35-M25-C | M12 | 15.0 |
上部うすチップアダプター

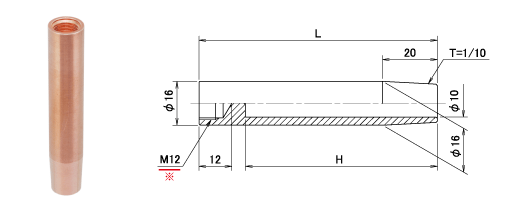

■φ16(M4・M5・M6)
※ネジ径：M12
■クロム銅
型名クリックで購入ページへ
| 型名 | H | L |
| PNU-UA1667-M12-1 | 50 | 67 |
| PNU-UA1687-M12-1 | 70 | 87 |

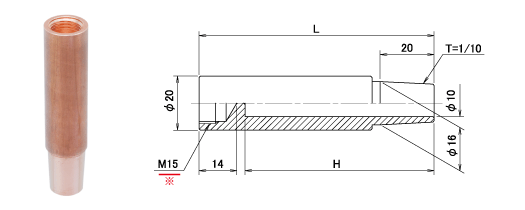

■φ20(M5・M6・M8)
※ネジ径：M15
■クロム銅
型名クリックで購入ページへ
| 型名 | H | L |
| PNU-UA2067-M15-1 | 50 | 67 |
| PNU-UA2087-M15-1 | 70 | 87 |

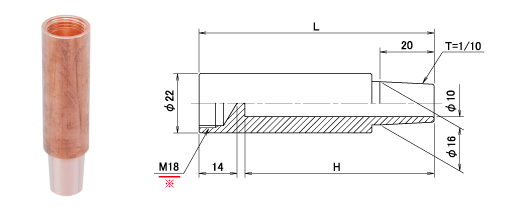

■φ22(M8・M10)
※ネジ径：M18
■クロム銅
型名クリックで購入ページへ
| 型名 | H | L |
| PNU-UA2267-M18-1 | 50 | 67 |
| PNU-UA2287-M18-1 | 70 | 87 |

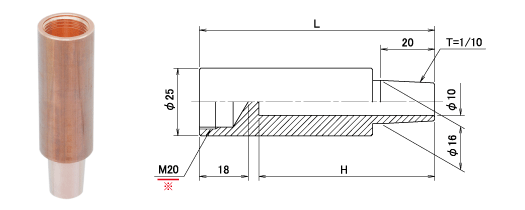

■φ25(M8・M10・M12・7/16)
※ネジ径：M20
■クロム銅
型名クリックで購入ページへ
| 型名 | H | L |
| PNU-UA2567-M20-1 | 45 | 67 |
| PNU-UA2587-M20-1 | 65 | 87 |

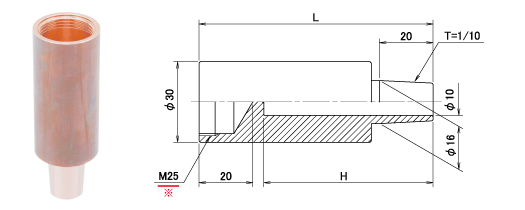

■φ30(M10・M12・7/16)
※ネジ径：M25
■クロム銅
型名クリックで購入ページへ
| 型名 | H | L |
| PNU-UA3067-M25-1 | 43 | 67 |
| PNU-UA3087-M25-1 | 63 | 87 |

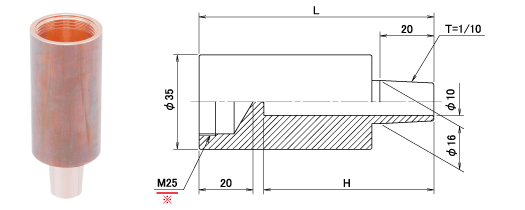

■φ35(M10・M12・7/16)
※ネジ径：M25
■クロム銅
型名クリックで購入ページへ
| 型名 | H | L |
| PNU-UA3567-M25-1 | 43 | 67 |
| PNU-UA3587-M25-1 | 63 | 87 |
