orange.jpg スポット溶接用電極

キャップチップ New

キャップチップ New

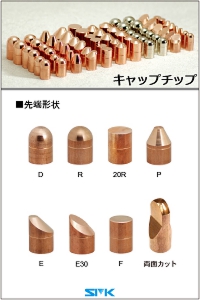

キャップチップ クロム銅ジルコクロム銅の画像キャップチップ クロム銅 ジルコクロム銅先端交換式! 経済性・冷却性に優れています!!
様々なシャンクの先端に取り付けて使用します。キャップチップは、先端交換式なのでランニングコストの低減に優れています。また、先端部まで冷却水が通り冷却性に優れています。
お客様の作業環境に合わせて、材質・先端形状をお選びください。

登場! 両面カットタイプ
※標準電極総合カタログ「2018 e-蔵(イーゾウ)」1-9ページに掲載しています。

※その他、お客様仕様の特注品も受注生産しております。 お気軽にお問い合わせください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」1-2ページより掲載しています。


品名

キャップチップ

材質 クロム銅(CrCu)、M2、MCZ
先端形状 Dタイプ、D8Rタイプ、Rタイプ、20Rタイプ、Pタイプ、P90タイプ、P120タイプ、Eタイプ、E30タイプ、Fタイプ 、両面カットタイプ
キャップチップ径

φ9、φ12、φ13、φ16、φ19

シャンク New

シャンク New

シャンク クロム銅ベリリウム銅の画像シャンク クロム銅 ベリリウム銅先端にキャップチップを装着して使用!!
先端のキャップチップは交換式なので、従来のストレートチップ・曲がりチップに比べ、ランニングコストの低減に優れています。また、冷却性に優れています。

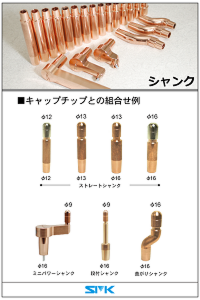

エスエムケイでは、お客様の作業環境に合わせてミニパワーシャンク、ストレートシャンク、曲がりシャンク、段付シャンクをご用意しております。

登場! φ16ストレートシャンクに、テーパー1/5!
※標準電極総合カタログ「2018 e-蔵(イーゾウ)」2-12/14ページに掲載しています。

※その他、お客様仕様の特注品も受注生産しております。お気軽にお問い合わせください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」2-2ページより掲載しています。


品名

シャンク

材質 クロム銅(CrCu)、ベリリウム銅(BuCu25)、
ベリリウム銅(BuCu50)
シャンク径

φ12、φ13、φ16、φ19

対応キャップチップ径

φ9、φ12、φ13、φ16、φ19

ホルダー側テーパー

1/10、MT#1(モールステーパー)
MT#2(モールステーパー)、1/5

ミニパワーシャンク 開発商品

ミニパワーシャンク

ミニパワーシャンク クロム銅の画像ミニパワーシャンク クロム銅先端まで完全冷却!キャップチップ交換方式!
■先端まで完全冷却!
溶接品質の向上と安定化が図れます。

■先端キャップチップ交換方式
コスト削減また、省資源・廃棄物の削減により『環境にやさしい商品造り』を実現することができました。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」2-3ページより掲載しています。


品名 ミニパワーシャンク
材質 クロム銅(CrCu)
先端角度 90゜タイプ、30゜タイプ
対応キャップチップ

φ9/φ12/φ13/φ16

オフセット寸法(mm)

20~100
ホルダー側テーパー φ12 T=1/10、φ16 T=1/10

段付チップ New

段付チップ New

チップ クロム銅の画像チップ クロム銅ワークとの干渉を避けたい場合に最適のチップ!!
狭い所の溶接や、ワークとの干渉を避けたい場合に適しています。
※その他、お客様仕様の特注品も受注生産しております。お気軽にお問い合わせください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」3-3ページより掲載しています。


品名

段付チップ

材質 クロム銅(CrCu)
アルミナ分散強化銅(Al2O3Cu)
チップ径

φ12、φ16

卓上小型溶接機用電極 New

卓上小型溶接機用電極 New

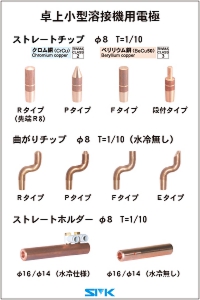

卓上小型溶接機, チップ クロム銅の画像卓上小型抵抗溶接機用電極卓上小型抵抗溶接機用の電極!!
精密機器、電子部品、電子機器、モバイル機器などの溶接に使用する電極です。
ストレートチップ(クロム銅・ベリリウム銅)、曲がりチップ、ストレートホルダーを掲載しています。
※その他、お客様仕様の特注品も受注生産しております。お気軽にお問い合わせください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」の
ストレートチップは、3-10/11ページ
曲がりチップは、3-39ページ
ストレートホルダーは、8-12ページに掲載しています。


品名

卓上小型溶接機用
・ストレートチップ
・曲がりチップ(水冷無し)
・ストレートホルダー(水冷仕様)(水冷無し)
・ φ4冷却用パイプ

材質 ・ストレートチップ:クロム銅(CrCu)/ベリリウム銅(BeCu50)
・曲がりチップ:クロム銅(CrCu)
・ストレートホルダー:純銅(Cu)

チップ径/テーパー

・ストレートチップ:φ8 T=1/10
・曲がりチップ:φ8 T=1/10
・ストレートホルダー: φ16 φ8 T=1/10
φ14 φ8 T=1/10

両面カットチップ New

両面カットチップ New

チップ クロム銅の画像両面カットチップ クロム銅狭い所の溶接に最適のチップ!!
狭い所の溶接や、ワークとの干渉を避けたい場合に適しています。
※その他、お客様仕様の特注品も受注生産しております。お気軽にお問い合わせください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」3-12ページより掲載しています。


品名

両面カットチップ

材質 クロム銅(CrCu)
先端形状

Rタイプ、Cタイプ、Fタイプ

チップ New

チップ New

チップ クロム銅の画像チップ クロム銅直接ワークに溶接する一体型のチップ!!
シャンクとキャップチップを組合せて使用できないような短いチップの場合や、狭い場所を溶接する時に、ワーク・治具等に干渉する防止する溶接作業に多く使用されています。

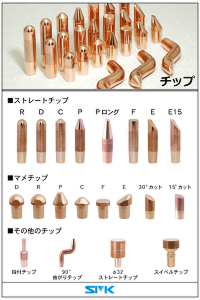

エスエムケイでは、お客様の作業環境に合わせて段付チップ、マメチップ、ストレートチップ、曲がりチップ、スイベルチップをご用意しております。

登場 φ16ストレートチップに、テーパー1/5!
※標準電極総合カタログ「2018 e-蔵(イーゾウ)」3-30ページより掲載しています。

※その他、お客様仕様の特注品も受注生産しております。お気軽にお問い合わせください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」3-2ページより掲載しています。


品名

チップ

材質 クロム銅(CrCu) 、ベリリウム銅(BuCu50)
チップ径

φ10、φ12、φ13、φ16、φ25、φ30、φ32、φ35

先端形状

Dタイプ、Rタイプ(先端R8/R20)、Cタイプ、Pタイプ、Pロングタイプ、Fタイプ、Eタイプ、E15タイプ、30°カットタイプ、15°カットタイプ

ホルダー側テーパー

1/10、MT#1(モールステーパー)
MT#2(モールステーパー)、1/5

90°曲がりチップ

90°曲がりチップ

曲がりチップの画像90°曲がりチップ クロム銅曲げることで、ワークとの干渉防止に最適!
ワークとの干渉を防ぐ為、曲げ加工を施した一体型チップ
先端形状は、一般的によく使用されている、Pタイプ・Fタイプ・Eタイプをご用意いたしました。
※その他の先端形状は、お気軽にお問い合わせください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」3-40/41ページに掲載しています。


品名 90°曲がりチップ
材質 クロム銅(CrCu)
先端形状 Pタイプ、Fタイプ、Eタイプ
チップ径

φ12/φ16

ホルダー側テーパー φ12 T=1/10、φ16 T=1/10

スイベルチップ

スイベルチップ

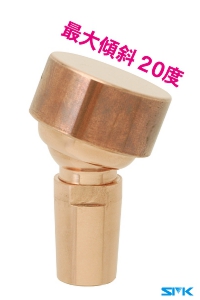

スイベルチップ クロム銅の画像スイベルチップ クロム銅あらゆるワーク形状にフィット!!
■美しい仕上りに!!
ワークの表面に打痕を残さず、美しい仕上り! 自動車のボディや精密板金に最適です。

■最大傾斜20度!!
溶接面に対し垂直に当たるため、チップがまったく滑りません。

■先端まで完全冷却!!
冷却効果にすぐれ、安定した溶接が可能です。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」3-44ページに掲載しています。


品名 スイベルチップ
材質 クロム銅(CrCu)
最大傾斜 20゜
チップ外径

φ20/φ25/φ30

ホルダー側テーパー

φ12 T=1/10/φ12 T=MT#1

φ16 T=1/10/φ16 T=MT#2/φ16 T=1/5

アダプター

アダプター

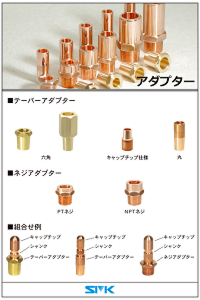

アダプター 黄銅クロム銅の画像アダプター 黄銅 クロム銅 ベリリウム銅チップ・シャンクとホルダー・ガンアームの間で使用!!
アダプターは、主にワークとのストローク調整や強度アップ、また、ホルダー・ガンアーム等のテーパー部やネジ部の破損防止として使用します。

テーパーアダプターは、主に定置式スポット溶接機やポータブル溶接機に使用します。ネジアダプターは、スタッドガンまたは、ロボットガン等のガンアームに広く使用されております。

エスエムケイでは、お客様の作業環境に合わせてテーパーアダプター(六角タイプ、キャップチップ仕様、丸タイプ)とネジアダプター(PTネジ、NPTネジ)をご用意しております。

※その他、お客様仕様の特注品も受注生産しております。お気軽にお問い合わせください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」4-2ページより掲載しています。


品名

アダプター

材質 黄銅(BSBM)、クロム銅(CrCu)、
ベリリウム銅(BuCu50)

インサート電極

インサート電極

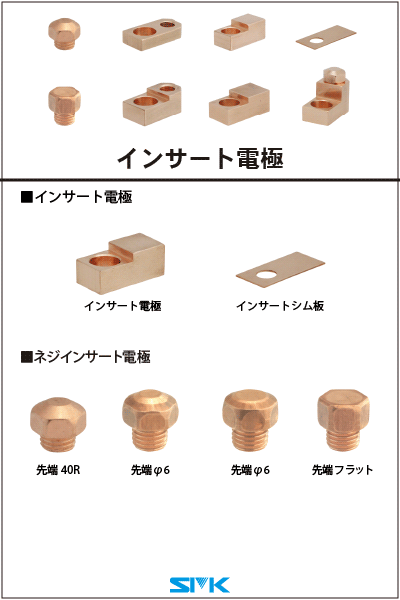

インサート電極 クロム銅の画像インサート電極 クロム銅マルチ溶接機の下部電極等に広く使用されます!!
インサート電極は、複雑なワーク形状に合わせて成形ができるため、応用範囲が広く手軽に使用できます。また、微妙な高さ調節はインサートシム板をご使用ください。

ネジインサート電極は、治具等にネジインサートベースを取付け、ネジキノコチップを使用することにより、コスト低減と電極交換時の面倒な位置出しを省き、交換時間短縮が計れます。

※その他、お客様仕様の特注品も受注生産しております。お気軽にお問い合わせください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」7-2ページより掲載しています。


品名

インサート電極

材質 クロム銅(CrCu) 、純銅(Cu)

ホルダー New

ホルダー New

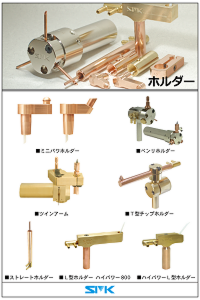

ホルダー クロム銅の画像ホルダー 銅 クロム銅 黄銅溶接機と先端電極の中間に使用するホルダーです!!
溶接機のホーンに取付け、給電、冷却を行ないます。

エスエムケイでは、お客様の作業環境に合わせてミニパワーホルダー、ツインアーム、T型チップホルダー、ベンリホルダー、ストレートホルダー、L型ホルダー ハイパワー800、ハイパワーL型ホルダー、ポイントホルダー、クランパーをご用意しております。

登場 ストレートホルダー 外径φ32 内径φ20 テーパー1/10と外径φ32 内径φ22 テーパー1/10!
※標準電極総合カタログ「2018 e-蔵(イーゾウ)」8-16ページに掲載しています。

※その他、お客様仕様の特注品も受注生産しております。お気軽にお問い合わせください。

※ストレートホルダー テーパー部の修理、承ります。お気軽にお問い合わせください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」8-2ページより掲載しています。


品名

ホルダー

材質 クロム銅(CrCu) 、黄銅(BSBM)、純銅(Cu)

ミニパワーホルダー 開発商品

ミニパワーホルダー

ミニパワーホルダー クロム銅の画像ミニパワーホルダー クロム銅狭いところの溶接で、困っていませんか?
■先端チップ交換式
ランニングコストを大幅削減!

■チップ取付け面まで完全冷却!
数百通りのホルダーアイテムでフレックス対応!

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」8-3ページより掲載しています。


品名

ミニパワーホルダー

材質 クロム銅(CrCu)
先端角度 90゜タイプ、30゜タイプ
オフセット寸法(mm)

20~100

ホルダー側テーパー

φ12 T=1/10、φ16 T=1/10

ツインアーム 開発商品

ツインアーム

ツインアーム 黄銅の画像ツインアーム 黄銅ホルダーを取り外すことなくアームを回転するだけですぐに生産開始
■2種類の溶接を1台のスポット溶接機で!!
例えば、ナット溶接とスポット溶接、ナット溶接とボルト溶接など。
段取り工数が大幅削減! 作業効率も大幅アップ!!

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」8-6ページに掲載しています。


品名

ツインアーム

材質 黄銅(BSP)
アーム部振り幅 110゜(手動操作)
ホーン部外径

φ50/φ55/φ60/φ70/φ80

ホルダー取付部内径

φ25/φ32

T型チップホルダー/T型ホルダー

T型チップホルダー/T型ホルダー

T型チップホルダー/T型ホルダー クロム銅の画像T型チップホルダー/T型ホルダー クロム銅 黄銅奥行きのあるワーク、狭い箇所溶接に最適!
■チップホルダーの前後、上下の調整が簡単
段取りが簡単、作業効率が上がります。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」8-8/9ページに掲載しています。


品名

T型チップホルダー/T型ホルダー

材質

T型チップホルダー:クロム銅(CrCu)

T型ホルダー::黄銅(BSBM)

T型チップホルダー先端角度 90゜、15゜
T型チップホルダー外径

φ25

ホーン取付側外径

φ25/φ32

ベンリホルダー New開発商品

ベンリホルダー New

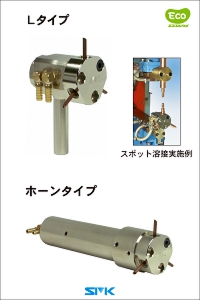

ベンリホルダー Lタイプ/ホーンタイプ クロム銅の画像ベンリホルダー Lタイプ/ホーンタイプ面倒な電極交換を回転式でらくらく段取り!!
■大幅な段取り工数の削減!
■稼働率アップ!
■各電極を個別冷却!
■スポット・ナット付・ボルト付など各種溶接に対応!

登場 ボルト付ベンリアダプター M10/M12タイプ!
※標準電極総合カタログ「2018 e-蔵(イーゾウ)」8-11ページに掲載しています。

※ベンリホルダーは、標準電極総合カタログ「2018 e-蔵(イーゾウ)」8-10.ページに掲載しています。


品名

ベンリホルダー

材質

黄銅(BSBM)

形状 Lタイプ/ホーンタイプ
Lタイプホーン取付側外径

φ25/φ32

ホーンタイプ取付側外径

φ60/φ70/φ80

L型ホルダー ハイパワー800 開発商品(特注品可)

L型ホルダー ハイパワー800(特注品も製作いたします)

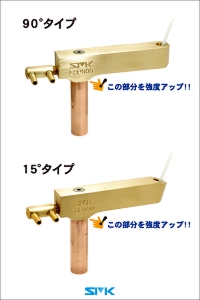

L型ホルダー ハイパワー800 黄銅の画像L型ホルダー ハイパワー800 黄銅 クロム銅最大加圧力8kN対応!!
■ホルダーのつけ根部分を強度アップ!
■高加圧な作業には、タフなボディーで安全・安心の選択を!

※最大加圧力は、作業条件によって異なります。8kN位までを目安にご使用ください。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」8-18ページより掲載しています。


カタログ掲載以外の特注品も製作いたします
「2018 e-蔵(イーゾウ)」8-24ページをご覧いただくか、下記PDFデータ「選べる寸法表・特注品の見積り依頼・注文書」をダウンロードしてご利用ください。

LinkIconL型ホルダー、選べる寸法表・特注品の見積り依頼・注文書.pdf(170KB)

品名

L型ホルダー ハイパワー800

材質

クロム銅(CrCu)/黄銅(BSBM)

先端角度 90゜/15゜
ホルダー外径

φ32

テーパー部

φ12 T=1/10/φ16 T=1/10/φ16 T=MT#2

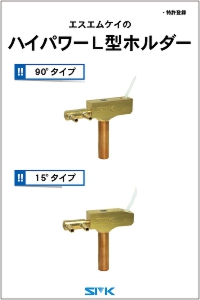

ハイパワーL型ホルダー (特注品可)

ハイパワーL型ホルダー (特注品も製作いたします)

L型ホルダー ハイパワー800 黄銅の画像L型ホルダー ハイパワー800 黄銅 クロム銅
■ホルダーのつけ根部分を強度アップ!
■タフなボディーで安全・安心の選択を!

※最大加圧力は、作業条件によって異なります。標準電極総合カタログ「2018 e-蔵(イーゾウ)」をご覧ください。
※標準電極総合カタログ「2018 e-蔵(イーゾウ)」8-20ページより掲載しています。


※L型ホルダーを上側に取り付ける方法 ご存知ですか?
詳しくはこちらから LinkIconL型ホルダー上側に取り付ける方法.pdf(578KB)

カタログ掲載以外の特注品も製作いたします
「2018 e-蔵(イーゾウ)」8-24ページをご覧いただくか、下記PDFデータ
「選べる寸法表・特注品の見積り依頼・注文書」をダウンロードしてご利用ください。

LinkIconL型ホルダー、選べる寸法表・特注品の見積り依頼・注文書.pdf(170KB)

品名

ハイパワーL型ホルダー

材質

クロム銅(CrCu)/黄銅(BSBM)

先端角度 90゜/15゜
ホルダー外径

φ25/φ32

テーパー部

φ12 T=1/10
φ16 T=1/10/ MT#2/ 1/5

ホーン

ホーン

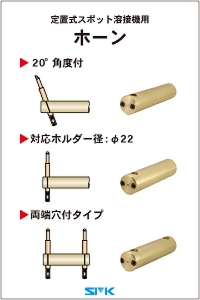

ホーン 黄銅の画像ホーン 黄銅スポット溶接機に取り付け、様々なホルダーを固定します!!
ホーンの穴がφ32の場合、ホーンスリーブを取付ける事により、φ25のホルダーも使用できます。

20°角度付、対応ホルダー径:φ22、両端穴付、対応ホルダー径:φ32 外径φ60

※その他、お客様仕様の特注品、改造・修理、承ります。お気軽にお問い合わせください。LinkIcon詳しくはこちらから

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」9-2ページより掲載しています。


品名

ホーン

材質 黄銅(BSBM)、純銅(Cu)
対応ホルダー径 φ25、φ32
ホーン外径 φ50、φ55、φ60、φ70、φ80

ホーン蓋

定置式スポット溶接機用ホーン蓋

ホーン蓋の画像ホーン蓋の画像ホーン蓋 黄銅新発想!!「もったいない」を解決!!
ホーンの蓋だけ交換して利用!!
コスト削減!! そしてエコ!!

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」9-8/10ページに掲載しています。


品名 ホーン蓋
材質 黄銅(BSBM)
対応ホルダー径 φ25(ホーンφ60)
φ32(ホーンφ70)

ホーンホルダー 開発商品

ホーンホルダー(スポット溶接、ナット付溶接)

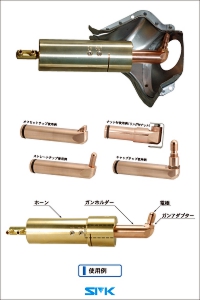

ホーンホルダー 黄銅の画像ホーンホルダー 黄銅 クロム銅箱物・長物・きわのスポット溶接に!!
■ホーンに直接ガンホルダーを取り付け!
たわみが少なく強度アップが図れます。特に箱物のナット付は、長期に安定した品質でご使用いただけます。

■スリット調整ボルト
ホーンに付いているスリット調整ボルトを締めることにより穴が広がり、ガンホルダーの抜き差しが簡単に出来ます。

※標準電極総合カタログ「2018 e-蔵(イーゾウ)」10-2ページより掲載しています。


品名

ホーンホルダー

材質

ホーン:黄銅(BSBM)

ガンホルダー/ガンアダプター:クロム銅(CrCu)

ホーン取付側外径 φ55/φ60φ/70
ガンアーム先端仕様

チップ仕様(90゜)/チップ仕様(15゜)/ナット付仕様
