ナット溶接不良検出システム naviシリーズの画像ナット溶接不良検出システム naviシリーズの画像naviシリーズ 下部ユニットとコントローラーorange.jpg『ナット溶接不良がゼロ?』

navi(ナビ)は、ナットやワークが正常にセットされているか、溶接する直前に高精度で判定する装置です。溶接する前に検出するので、ナット溶接不良の流出を未然に防ぎ、不良品を作りません。

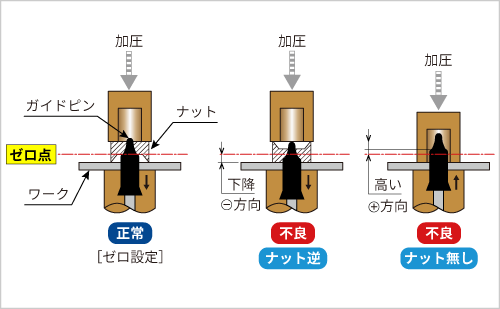

ナットの不良検出原理の画像ナットの不良検出原理の画像ナット検出の原理orange.jpgナットの検出原理

加圧をかけると、上部電極に押されたガイドピンが下降します。この時のガイドピンの下降量の差によって、ナットが正常にセットされているか確認の判定をします。


orange.jpgナットのセット不良検出例
navi(ナビ)は、ナットやワークのセット不良、電極やガイドピンのゆるみを検出します。
ナットのセット不良検出例の画像ナットのセット不良検出例の画像ナットのセット不良検出例

orange.jpgナット溶接不良検出システム『navi(ナビ)シリーズ』

下記『navi(ナビ)シリーズ』以外に、お客様の作業環境に合わせたコントローラーと下部ユニットの組み合わせができます。お気軽にご相談ください。

Small-navi, コンパクト, ナット付, 不良検出新商品 超コンパクト!「Small-navi」
Handy-naviの画像手作業汎用タイプ!「Handy-navi」
Robo-navi-シングルの画像自動化ラインに最適!「Robo-navi-シングル」
Robo-navi-ダブルの画像1台のnaviで2種類のナットを検出、溶接!!「Robo-navi-ダブル」
