ナット溶接不良検出システム
プラテンナビ

概要

プラテンナビは、ナットやワークが正常にセットされているか、溶接する直前に高精度で判定する装置です。
ナット溶接不良の流出を未然に防ぎ、不良品を作りません。
あらゆる溶接機へ装着可能にするために開発された、ナット溶接不良検出システムです。



・特許出願 ・実用新案 ・登録商標 ・特許登録 ・登録意匠 ・国際特許登録 ・国際特許登録出願 ・国際意匠登録出願

プラテンナビセンサーユニット

抜群の内部冷却効果

ホルダー内部を直接冷やす内部水冷方式のため、電極部の熱による摩耗やスパッタの付着を低減します。


ジャストポジション設計

エアーブローにより、ナット・ガイドピン・ユニット内部へのスパッタ付着を軽減します。また、エアーによる空冷効果で電極部の加熱を防ぎます。さらに、ガイドピンの浮力効果にもつながり、より高精度の検出が得られます。

干渉のないスリムボディ

ホルダー上部にウォータージャケット・中間アダプターを使用しないため、また、スプリング仕様のため、スリムでコンパクト。しかも軽量。
ワークへの干渉を最小限におさえました。


対応ナットサイズ M4・M5・M6・M8・M10・M12・7/16

オプション部品

テーパーベース

ホーン型溶接機に取付けの際、ご使用ください。

フランジベース

プロジェクション型溶接機に取付けの際、ご使用下さい。

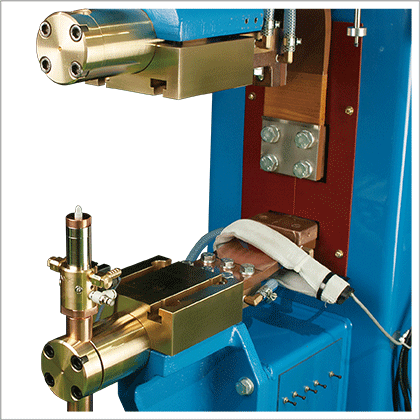

フランジベース仕様 取付例

プロジェクション取付型

テーパーベース仕様 取付例

テーパー取付型
Cガン取付型

直接 取付例

ホーン取付型

特殊ホーン取付型

セラミックスガイドピン仕様

セラミックスガイドピン(窒化珪素)が標準で付属されます。
セラミックスガイドピンは硬度が高く、電食摩耗がないため長寿命です。
また、スパッタの付着が全くなく、ナットの引っ掛りもほとんどありません。
窒化珪素のガイドピンを使用することで、naviの測定値が安定します。

エアーカットバルブ付き

電極交換時に発生するエアー抜き作業を、瞬時に処理できるエアーカットバルブを標準装備しました。

エアーブロー仕様

エアーブローにより、ナット・ガイドピン・ユニット内部へのスパッタ付着を軽減します。また、エアーによる冷却効果で電極部の加熱を防ぎます。

プラテンナビコントローラー

  • CEマーク取得
  • 手の平サイズで操作性抜群
  • ナット2個重ね検出機能(センサーはオプション)
  • 不良品流出防止機能
  • エラー表示付

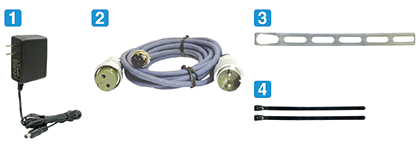

プラテンナビコントローラー付属品

ACアダプター

手作業中継ケーブル

コントローラー取付プレート

結束バンド

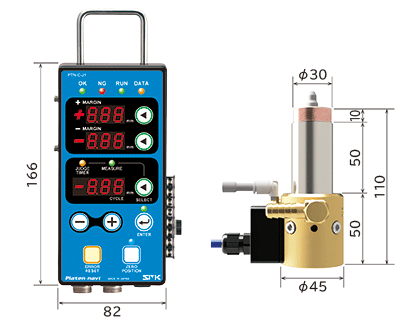

仕様

品名 Platen-navi(プラテンナビ)
質量(kg) 約1.08
ガイドピン駆動仕様 スプリング
冷却方法 内部水冷方式
ホルダー外径(mm) 30
ホルダー全長(mm) 60
付属品 ACアダプターx1、手作業中継ケーブルx1、
コントローラー取付プレートx1、結束バンドx2
