概要
プラテンナビ-ボルト【エアーシリンダー仕様】は、首下の長さ違いや先端形状違い、またはワークが正常にセットされているか、溶接する直前に高精度で判定する装置です。
ボルト溶接不良の流出を未然に防ぎ、不良品を作りません。
ボルト溶接不良の流出を未然に防ぎ、不良品を作りません。
あらゆる溶接機へ装着可能にするために開発された、ボルト溶接不良検出システムです。
・特許出願 ・実用新案 ・登録商標 ・特許登録 ・登録意匠 ・国際特許登録 ・国際特許登録出願 ・国際意匠登録出願

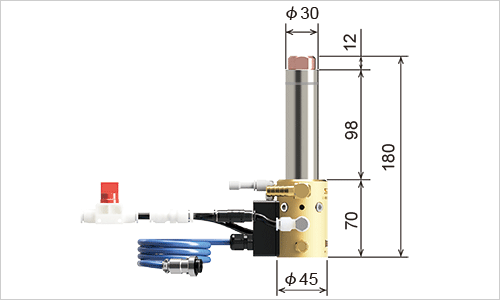

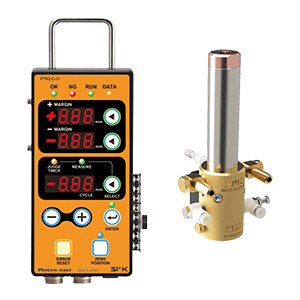

プラテンナビ-ボルト センサーユニット
エアーシリンダーの圧縮されたエアーを瞬時に排出する急速排気弁を標準装備。
シリンダーの耐久性アップ。
抜群の内部冷却効果
ホルダー内部を直接冷やす内部水冷方式のため、電極部の熱による摩耗やスパッタの付着を低減します。
ジャストポジション設計
エアーブローにより、ボルト・ガイドピン・ユニット内部へのスパッタ付着を軽減します。また、エアーによる空冷効果で電極部の加熱を防ぎます。
ワークへの干渉を最小限におさえました。
ホルダー上部にウォータージャケット・中間アダプターを使用せず、また内部にエアーシリンダーを取付けたことで、スリム化を実現しました。
- 対応ボルトサイズ:M5・M6・M8・M10
- ボルト首下長15~35㎜まで対応
オプション部品

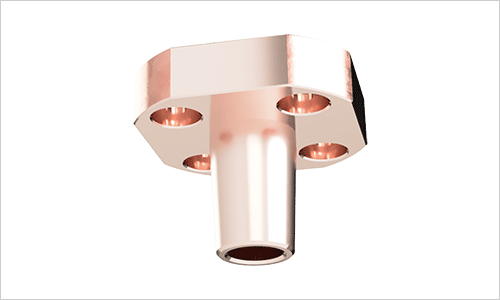

テーパーベース
ホーン型溶接機に取付けの際、ご使用ください。

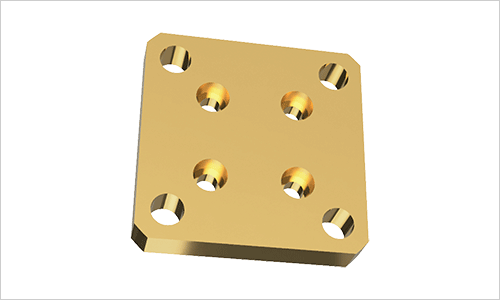

フランジベース
プロジェクション型溶接機に取付けの際、ご使用下さい。

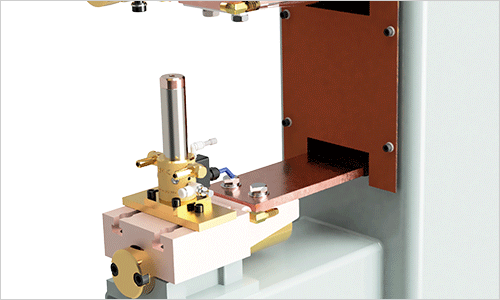

参考取付例
プロジェクション取付型

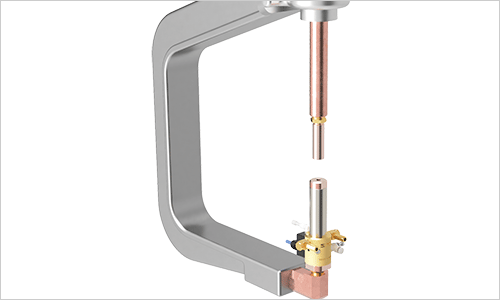

Cガン取付型

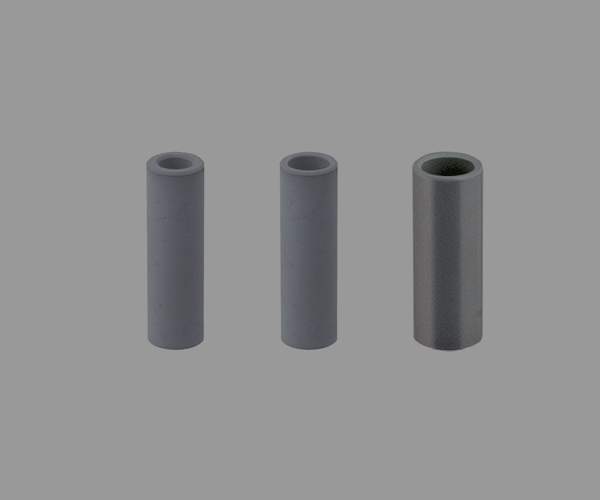

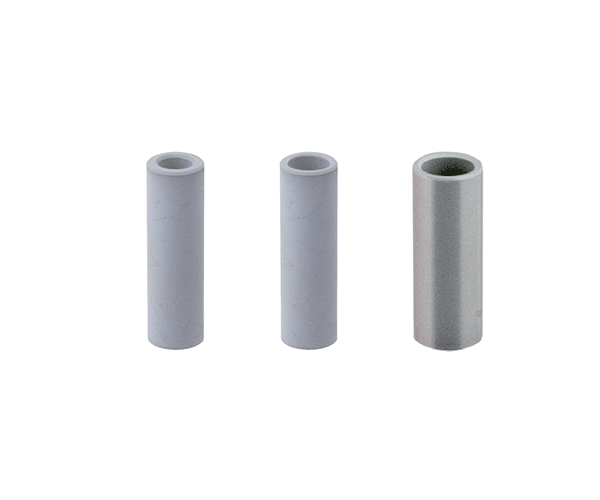

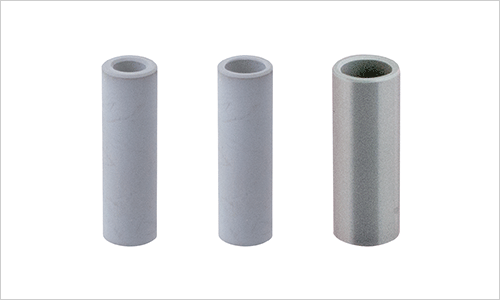

セラミックスガイドパイプ仕様
セラミックスガイドパイプ(窒化珪素)は硬度が高く、電食摩耗がないため、長寿命です。またスパッタの付着が全くなく、ボルトの引っ掛りもほとんどありません。

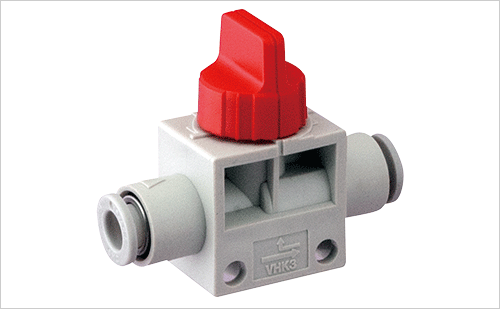

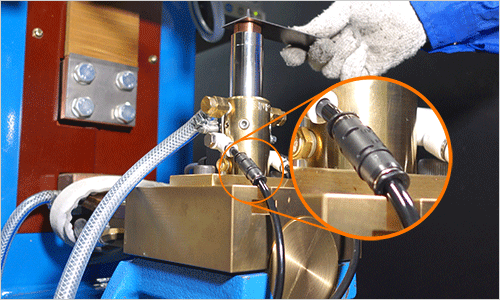

エアーカットバルブ付き
電極交換時に発生するエアー抜き作業を、瞬時に処理できるエアーカットバルブを標準装備しました。

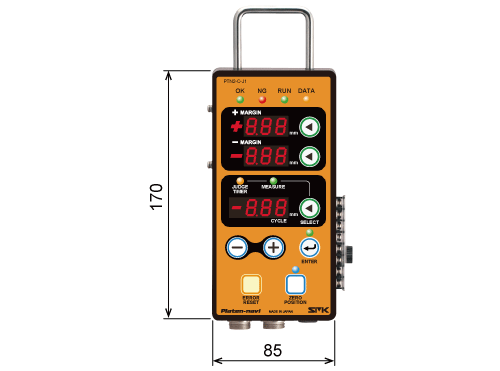

プラテンナビコントローラー
- CEマーク取得
- 手の平サイズで操作性抜群
- ナット2個重ね検出機能(センサーはオプション)
- 不良品流出防止機能
- エラー表示付
プラテンナビコントローラー付属品

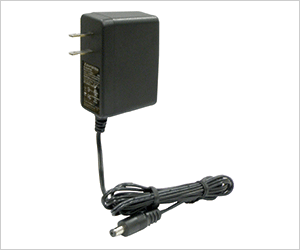

ACアダプター

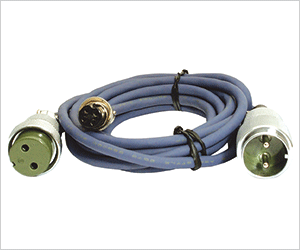

手作業中継ケーブル

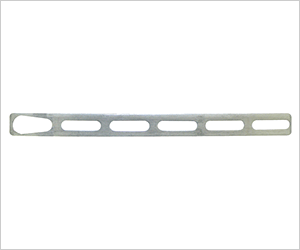

コントローラー取付プレート

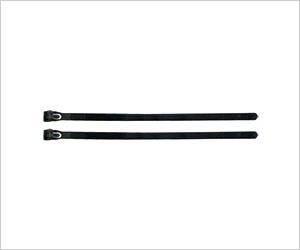

結束バンド
