『ナット溶接不良がゼロ？』

navi（ナビ）は、ナットやワークが正常にセットされているか、溶接する直前に高精度で
判定する装置です。
溶接する前に検出するので、ナット溶接不良の流出を未然に防ぎ、不良品を作りません。

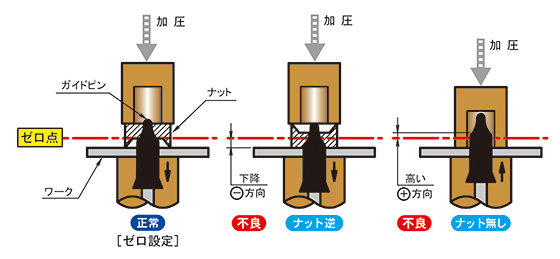

ナットの検出原理

加圧をかけると、上部電極に押されたガイドピンが下降します。
この時のガイドピンの下降量の差によって、ナットが正常にセットされているか確認の
判定をします。

不良検出方法

ゼロ点に対しての＋・－の許容値を入力することにより、正常か不良かの判定をします。

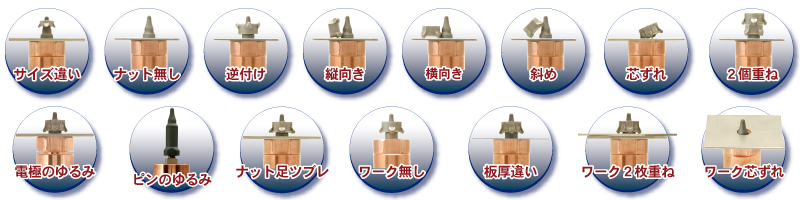

ナットのセット不良検出例

navi（ナビ）は、ナットやワークのセット不良、電極やガイドピンのゆるみを検出します。

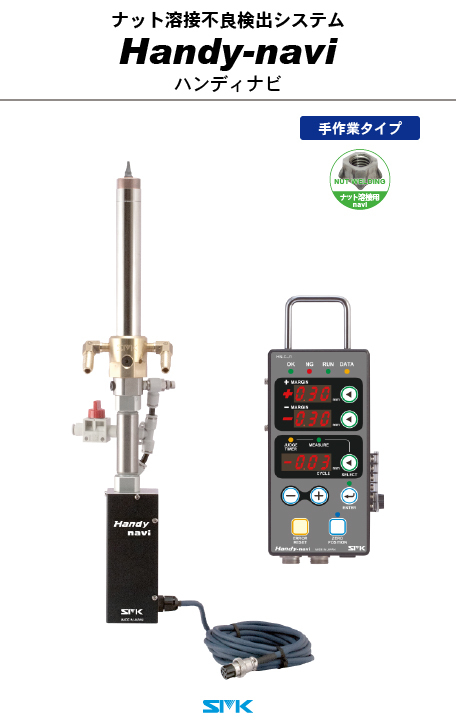

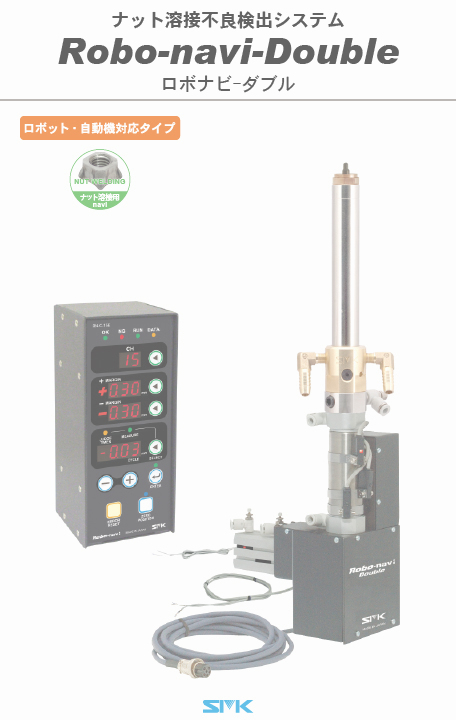

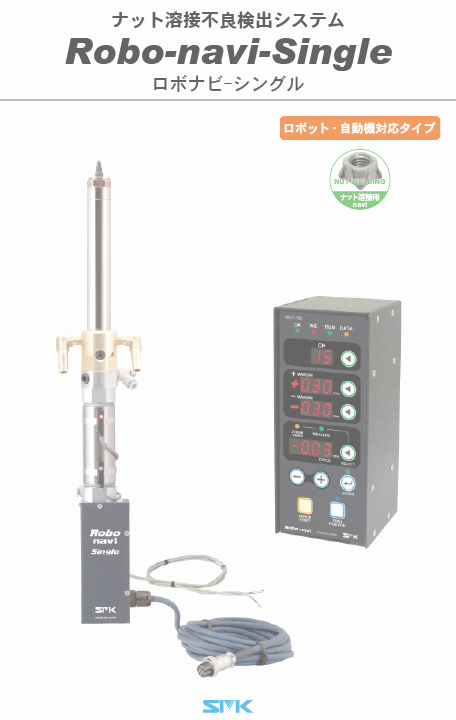

ナット溶接不良検出システム『navi（ナビ）シリーズ』

下記『navi（ナビ）シリーズ』以外に、お客様の作業環境に合わせたコントローラーと下部ユニットの組み合わせができます。お気軽にご相談ください。
