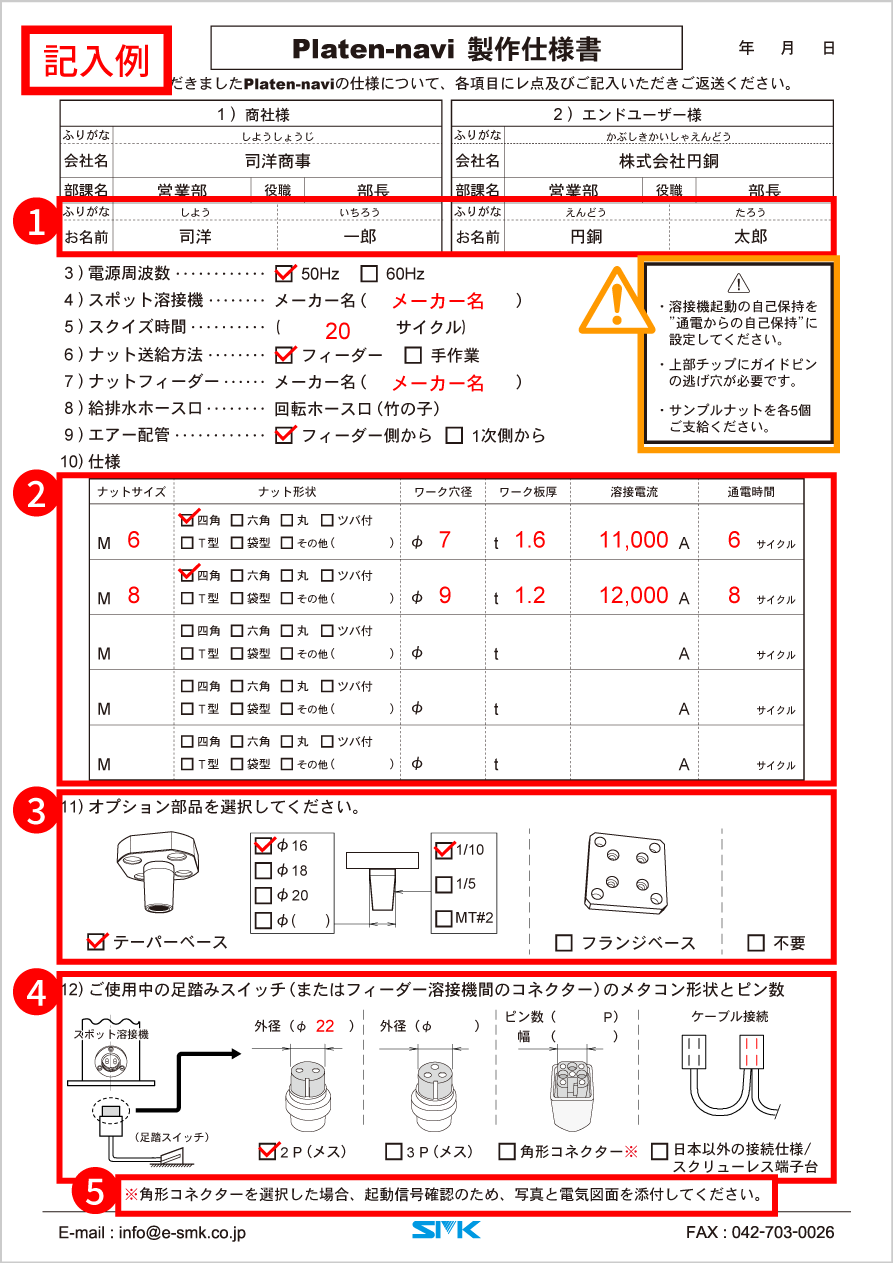

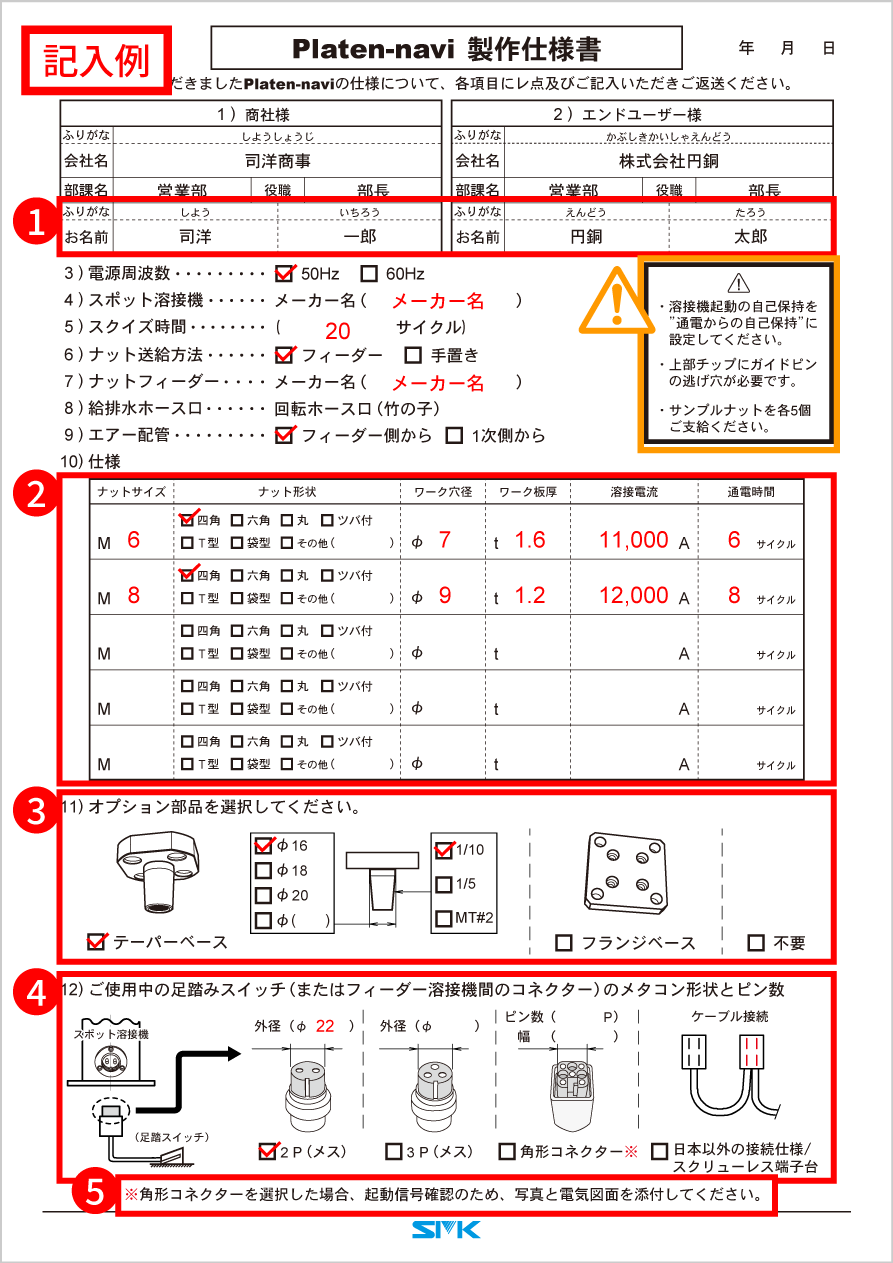

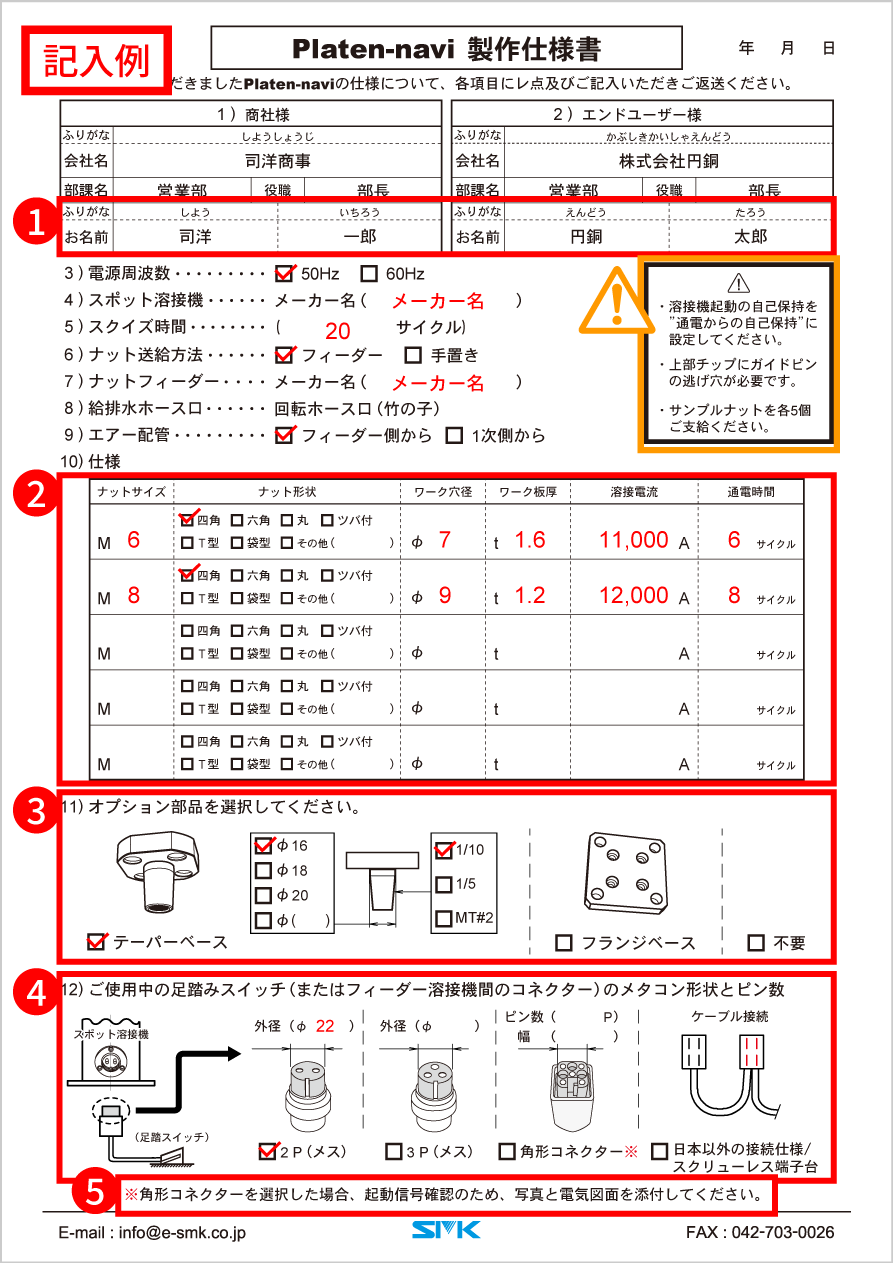

naviスライドユニット説明書に付属の製作仕様書にご記入いただき、FAXまたはメールにてご送信ください。記入例は下の画像をご参照ください。
製作仕様書は下記リンクからダウンロードもできます。
製作仕様書は下記リンクからダウンロードもできます。
注意事項
- 溶接機起動の自己保持を”通電からの自己保持”に設定してください。
足踏スイッチを一瞬だけ押したとき、
①すぐに加圧が解除される。
→ 通電からの自己保持
②加圧が解除されない。
→ 初期加圧からの自己保持 - サンプルナットを各10個ご支給ください。
ご支給いただいたナットに対応できるよう、製作いたします。
氏名
お名前はフルネームでご記入ください。

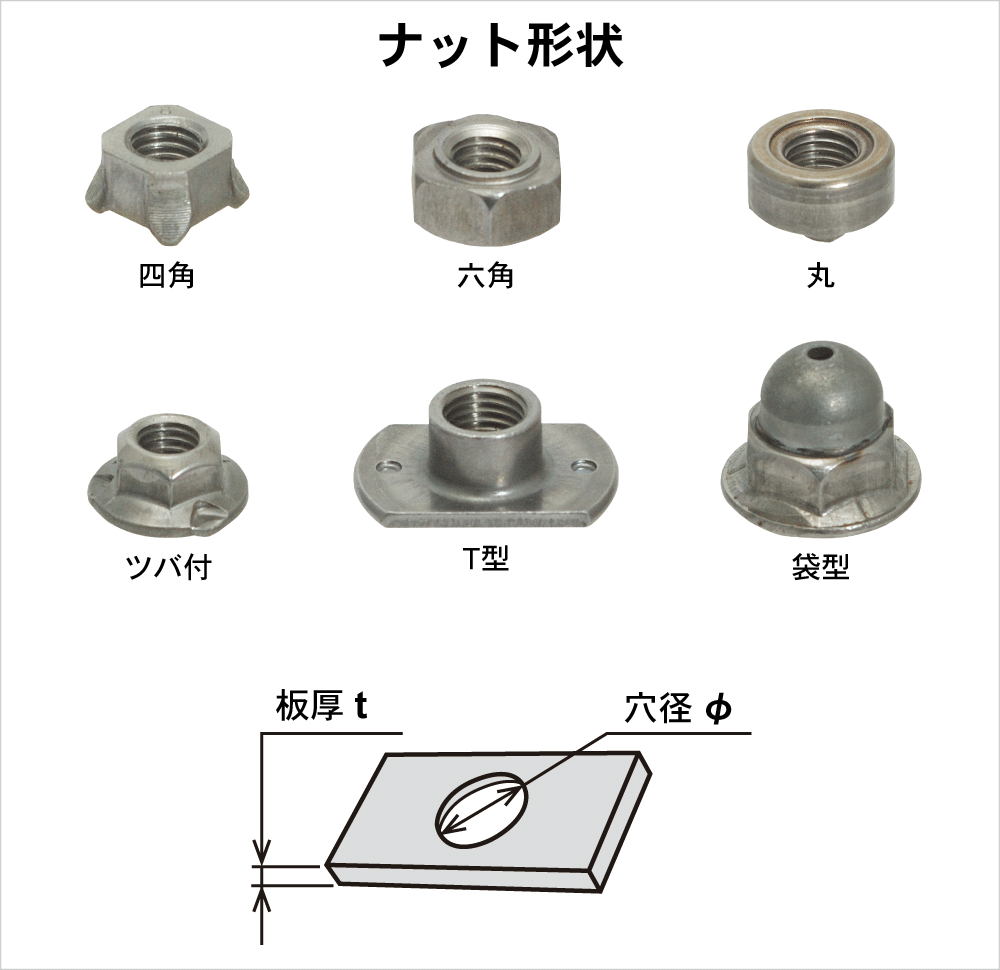

ナット形状
オプション選択
テーパーベースを選択した場合はテーパー部の外径を記入し、テーパーの角度を選択してください。
足踏みスイッチのメタコン形状とピン数

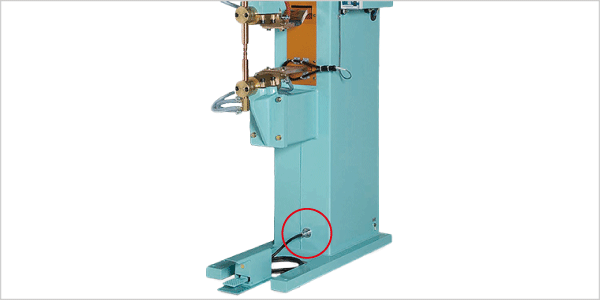

溶接機下部を確認してください。フィーダーをご使用の場合は、フィーダーと溶接機をつなぐコネクターをご確認ください。
角形コネクターを選択した場合のみ

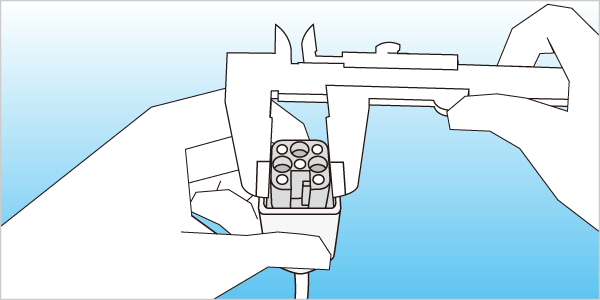

コネクターの大きさとピン数がわかるように撮影してください。また、電気図面も添付してください。
