ナット付け3Sエアーピン

型名をクリックすると、オンラインショップのページが開きます。


目次

エアー仕様 段付タイプ

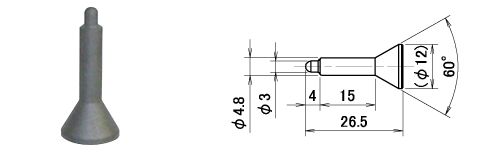

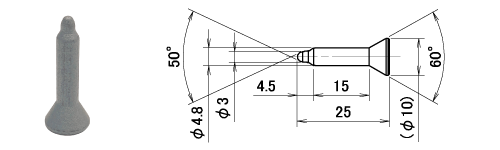

■M4
■3S(KCF)

型名クリックで購入ページへ

型名 NUT
PND-A4-4.8-4-K M4

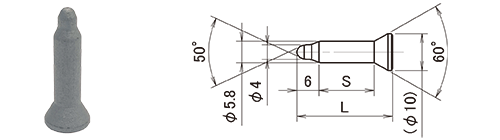

■M5
■3S(KCF)

型名クリックで購入ページへ

型名 NUT φD L
PND-A5-5.8-5-K M5 5.8 26.5
PND-A5-6.8-5-K M5 6.8 26.5

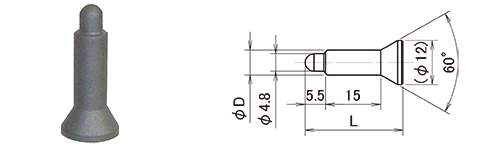

■M6
■3S(KCF)

型名クリックで購入ページへ

型名 NUT φD L
PND-A6-6.8-5.5-K M6 6.8 26.5
PND-A6-8.8-5.5-K M6 8.8 25.5

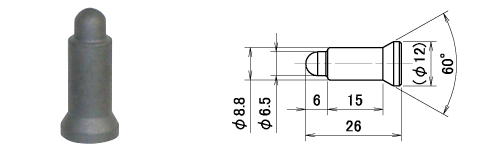

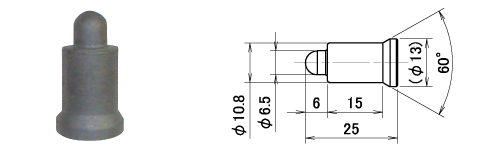

■M8
■3S(KCF)

型名クリックで購入ページへ

型名 NUT φD L
PND-A8-8.8-6-K M8 8.8 26

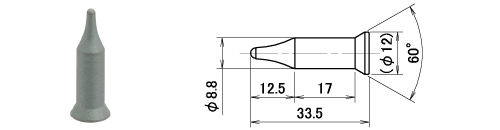

■M8
■3S(KCF)

型名クリックで購入ページへ

型名 NUT
PND-A8-10.8-6-K M8

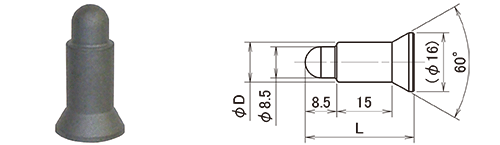

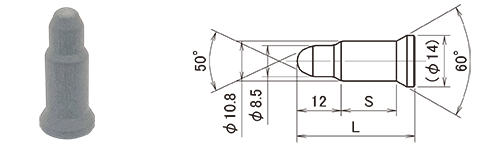

■M10
■3S(KCF)

溶接ナットのネジピッチ:P1.25

型名クリックで購入ページへ

型名 NUT φD L
PND-A10-10.8-8.5-K M10 10.8 29.5
PND-A10-12.8-8.5-K M10 12.8 28.5




■M12
■3S(KCF)

溶接ナットのネジピッチ:P1.25

型名クリックで購入ページへ

型名 NUT

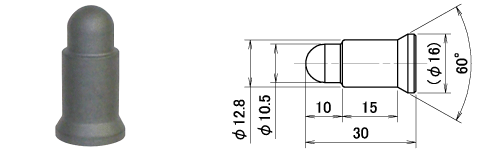

PND-A12-12.8-10-K M12




■7/16
■3S(KCF)

ユニファイ細目ネジ対応

型名クリックで購入ページへ

型名 NUT φD L

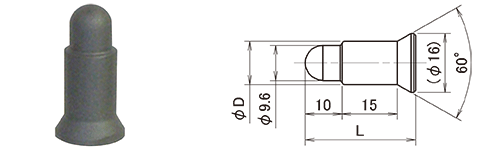

PND-A7/16-11.8-10-K 7/16 11.8 30
PND-A7/16-12.8-10-K 7/16 12.8 30

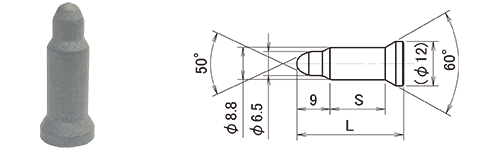

エアー仕様 段付テーパータイプ



■M4(ワーク穴径φ5)
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
PNDT-A4-4.8-15-K




■M5(ワーク穴径φ6)
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名 S L
PNDT-A5-5.8-15-K 15 26.0
PNDT-A5-5.8-17-K 17 28.0




■M6(ワーク穴径φ7)
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名 S L
PNDT-A6-6.8-15-K 15 27.5
PNDT-A6-6.8-17-K 17 29.5




■M8(ワーク穴径φ9)
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名 S L
PNDT-A8-8.8-15-K 15 29.0
PNDT-A8-8.8-17-K 17 31.0




■M10(ワーク穴径φ11)
■3S(KCF)

パイロット付ナット使用不可
溶接ナットのネジピッチ:P1.25

型名クリックで購入ページへ

型名 S L
PNDT-A10-10.8-15-K 15 32.0
PNDT-A10-10.8-17-K 17 34.0

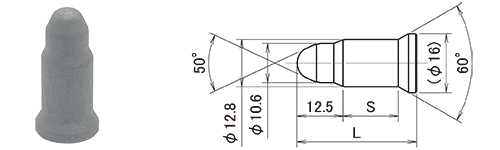

■M12(ワーク穴径φ13)
■3S(KCF)

パイロット付ナット使用不可
溶接ナットのネジピッチ:P1.25

型名クリックで購入ページへ

型名 S L
PNDT-A12-12.8-15-K 15 32.5
PNDT-A12-12.8-17-K 17 34.5

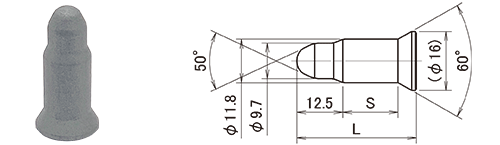

■7/16(ワーク穴径φ12)
■3S(KCF)

パイロット付ナット使用不可
ユニファイ細目ネジ対応

型名クリックで購入ページへ

型名 S L
PNDT-A7/16-11.8-15-K 15 32.5
PNDT-A7/16-11.8-17-K 17 34.5

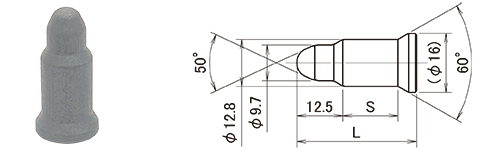

■7/16(ワーク穴径φ13)
■3S(KCF)

パイロット付ナット使用不可
ユニファイ細目ネジ対応

型名クリックで購入ページへ

型名 S L
PNDT-A7/16-12.8-15-K 15 32.5
PNDT-A7/16-12.8-17-K 17 34.5

段付ロングタイプ

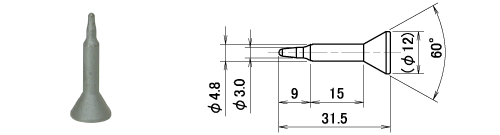

■M4
■3S(KCF)

型名クリックで購入ページへ

型名
PNDT-4P-4.8-5-K

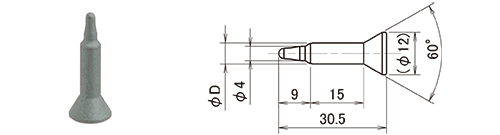

■M5
■3S(KCF)

型名クリックで購入ページへ

型名
PNDT-5P-5.8-6-K




■M6
■3S(KCF)

型名クリックで購入ページへ

型名 φD
PNDT-6P-6.8-7-K 6.8
PNDT-6P-7.8-7-K 7.8




■M8
■3S(KCF)

型名クリックで購入ページへ

型名 φD
PNDT-8P-8.8-8-K 8.8
PNDT-8P-9.8-8-K 9.8

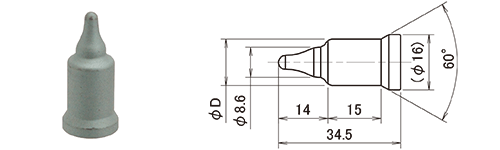

■M10
■3S(KCF)

溶接ナットのネジピッチ:P1.25

型名クリックで購入ページへ

型名 φD
PNDT-10P-10.8-10-K 10.8
PNDT-10P-11.8-10-K 11.8




■M12
■3S(KCF)

溶接ナットのネジピッチ:P1.25

型名クリックで購入ページへ

型名
PNDT-12P-12.8-12-K

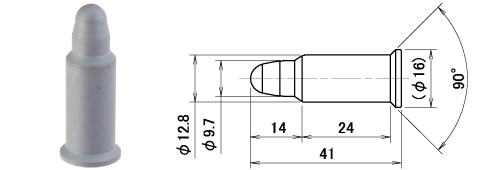

■7/16
■3S(KCF)

ユニファイ細目ネジ対応

型名クリックで購入ページへ

型名
PNDT-7/16P-12.8-12-K

標準タイプ

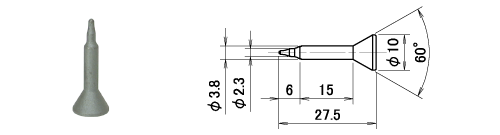

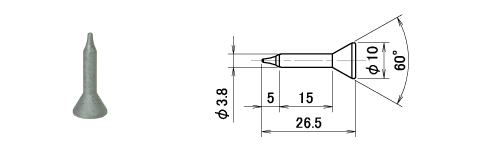

■M3
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名

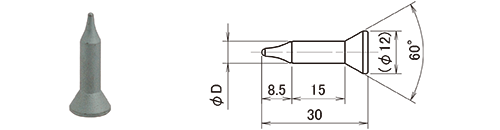

PN-3P-3.8-K

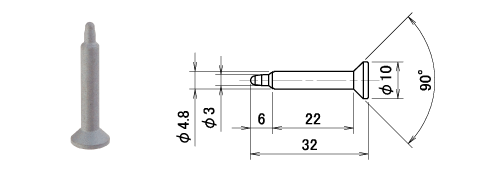

■M4
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
PN-4P-4.8-K

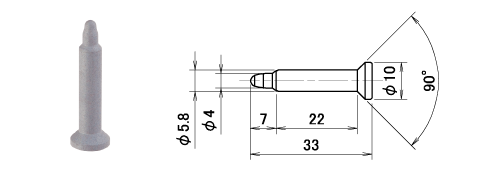

■M5
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
PN-5P-5.3-K 5.3   PN-5P-6.7-K 6.7
PN-5P-5.4-K 5.4   PN-5P-6.8-K 6.8
PN-5P-5.5-K 5.5   PN-5P-6.9-K 6.9
PN-5P-5.6-K 5.6   PN-5P-7.0-K 7.0
PN-5P-5.7-K 5.7   PN-5P-7.1-K 7.1
PN-5P-5.8-K 5.8   PN-5P-7.2-K 7.2
PN-5P-5.9-K 5.9   PN-5P-7.3-K 7.3
PN-5P-6.0-K 6.0   PN-5P-7.4-K 7.4
PN-5P-6.1-K 6.1   PN-5P-7.5-K 7.5
PN-5P-6.2-K 6.2   PN-5P-7.6-K 7.6
PN-5P-6.3-K 6.3   PN-5P-7.7-K 7.7
PN-5P-6.4-K 6.4   PN-5P-7.8-K 7.8
PN-5P-6.5-K 6.5   PN-5P-7.9-K 7.9
PN-5P-6.6-K 6.6   PN-5P-8.0-K 8.0

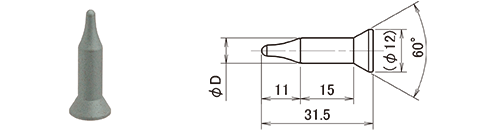

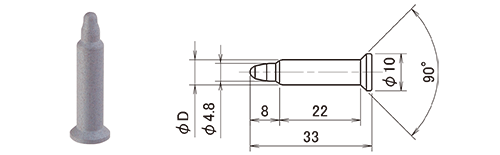

■M6
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
PN-6P-6.4-K 6.4   PN-6P-8.0-K 8.0
PN-6P-6.5-K 6.5   PN-6P-8.1-K 8.1
PN-6P-6.6-K 6.6   PN-6P-8.2-K 8.2
PN-6P-6.7-K 6.7   PN-6P-8.3-K 8.3
PN-6P-6.8-K 6.8   PN-6P-8.4-K 8.4
PN-6P-6.9-K 6.9   PN-6P-8.5-K 8.5
PN-6P-7.0-K 7.0   PN-6P-8.6-K 8.6
PN-6P-7.1-K 7.1   PN-6P-8.7-K 8.7
PN-6P-7.2-K 7.2   PN-6P-8.8-K 8.8
PN-6P-7.3-K 7.3   PN-6P-8.9-K 8.9
PN-6P-7.4-K 7.4   PN-6P-9.0-K 9.0
PN-6P-7.5-K 7.5   PN-6P-9.1-K 9.1
PN-6P-7.6-K 7.6   PN-6P-9.2-K 9.2
PN-6P-7.7-K 7.7   PN-6P-9.3-K 9.3
PN-6P-7.8-K 7.8   PN-6P-9.4-K 9.4
PN-6P-7.9-K 7.9




■M6
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
PN-6P-9.5-K 9.5   PN-6P-9.8-K 9.8
PN-6P-9.6-K 9.6   PN-6P-9.9-K 9.9
PN-6P-9.7-K 9.7   PN-6P-10.0-K 10.0

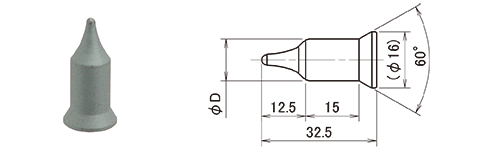

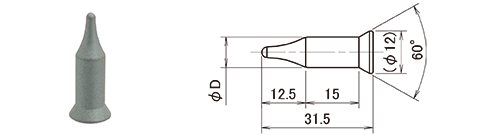

■M8
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
PN-8P-8.4-K 8.4   PN-8P-9.0-K 9.0
PN-8P-8.5-K 8.5   PN-8P-9.1-K 9.1
PN-8P-8.6-K 8.6   PN-8P-9.2-K 9.2
PN-8P-8.7-K 8.7   PN-8P-9.3-K 9.3
PN-8P-8.8-K 8.8   PN-8P-9.4-K 9.4
PN-8P-8.9-K 8.9

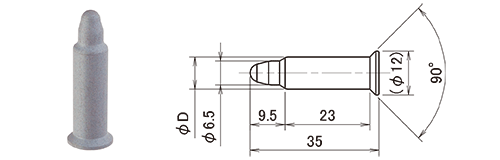

■M8
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
PN-8P-9.5-K 9.5   PN-8P-10.3-K 10.3
PN-8P-9.6-K 9.6   PN-8P-10.4-K 10.4
PN-8P-9.7-K 9.7   PN-8P-10.5-K 10.5
PN-8P-9.8-K 9.8   PN-8P-10.6-K 10.6
PN-8P-9.9-K 9.9   PN-8P-10.7-K 10.7
PN-8P-10.0-K 10.0   PN-8P-10.8-K 10.8
PN-8P-10.1-K 10.1   PN-8P-10.9-K 10.9
PN-8P-10.2-K 10.2

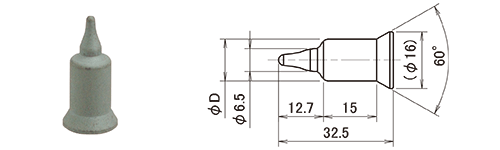

■M8
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
PN-8P-11.0-K 11.0   PN-8P-11.8-K 11.8
PN-8P-11.1-K 11.1   PN-8P-11.9-K 11.9
PN-8P-11.2-K 11.2   PN-8P-12.0-K 12.0
PN-8P-11.3-K 11.3   PN-8P-12.1-K 12.1
PN-8P-11.4-K 11.4   PN-8P-12.2-K 12.2
PN-8P-11.5-K 11.5   PN-8P-12.3-K 12.3
PN-8P-11.6-K 11.6   PN-8P-12.4-K 12.4
PN-8P-11.7-K 11.7   PN-8P-12.5-K 12.5

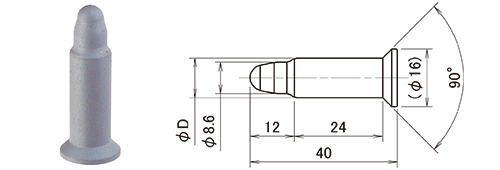

■M10
■3S(KCF)

型名クリックで購入ページへ

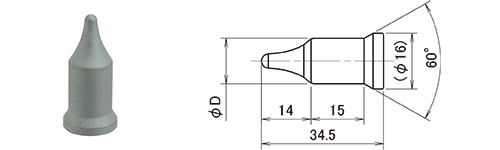

型名 φD   型名 φD
PN-10P-10.5-K 10.5   PN-10P-12.2-K 12.2
PN-10P-10.6-K 10.6   PN-10P-12.3-K 12.3
PN-10P-10.7-K 10.7   PN-10P-12.4-K 12.4
PN-10P-10.8-K 10.8   PN-10P-12.5-K 12.5
PN-10P-10.9-K 10.9   PN-10P-12.6-K 12.6
PN-10P-11.0-K 11.0   PN-10P-12.7-K 12.7
PN-10P-11.1-K 11.1   PN-10P-12.8-K 12.8
PN-10P-11.2-K 11.2   PN-10P-12.9-K 12.9
PN-10P-11.3-K 11.3   PN-10P-13.0-K 13.0
PN-10P-11.4-K 11.4   PN-10P-13.1-K 13.1
PN-10P-11.5-K 11.5   PN-10P-13.2-K 13.2
PN-10P-11.6-K 11.6   PN-10P-13.3-K 13.3
PN-10P-11.7-K 11.7   PN-10P-13.4-K 13.4
PN-10P-11.8-K 11.8   PN-10P-13.5-K 13.5
PN-10P-11.9-K 11.9   PN-10P-13.6-K 13.6
PN-10P-12.0-K 12.0   PN-10P-13.7-K 13.7
PN-10P-12.1-K 12.1   PN-10P-13.8-K 13.8

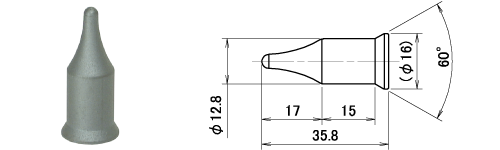

■M12・7/16(ワーク穴径φ13)
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
PN-127P-12.8-K




■7/16(ワーク穴径φ12)
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
PN-7/16P-11.8-K

ロングタイプ

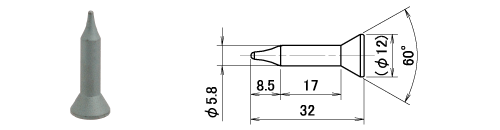

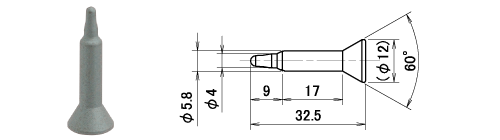

■M5
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
PN-5P-5.8-17-K

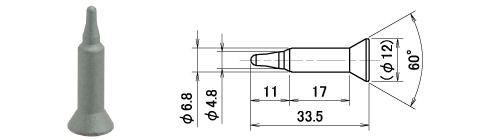

■M6
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名

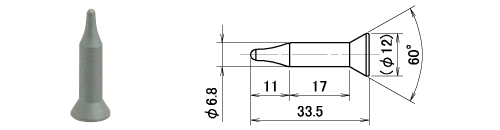

PN-6P-6.8-17-K




■M8
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
PN-8P-8.8-17-K

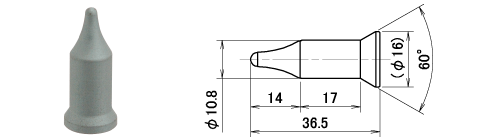

■M10
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
PN-10P-10.8-17-K

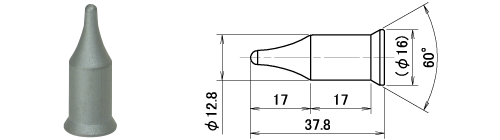

■M12・7/16(ワーク穴径φ13)
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
PN-127P-12.8-17-K

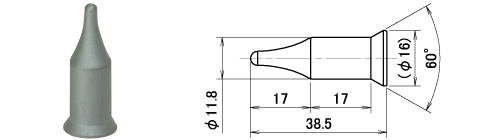

■7/16(ワーク穴径φ12)
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
PN-7/16P-11.8-17-K

ナット芯ずれ防止段付タイプ



■M3
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
DPN-3P-3.8-K

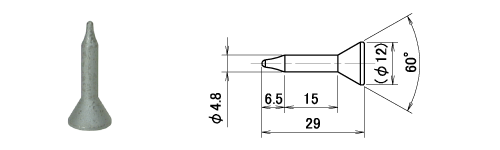

■M4
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
DPN-4P-4.8-K




■M5
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
DPN-5P-5.3-K 5.3   DPN-5P-6.7-K 6.7
DPN-5P-5.4-K 5.4   DPN-5P-6.8-K 6.8
DPN-5P-5.5-K 5.5   DPN-5P-6.9-K 6.9
DPN-5P-5.6-K 5.6   DPN-5P-7.0-K 7.0
DPN-5P-5.7-K 5.7   DPN-5P-7.1-K 7.1
DPN-5P-5.8-K 5.8   DPN-5P-7.2-K 7.2
DPN-5P-5.9-K 5.9   DPN-5P-7.3-K 7.3
DPN-5P-6.0-K 6.0   DPN-5P-7.4-K 7.4
DPN-5P-6.1-K 6.1   DPN-5P-7.5-K 7.5
DPN-5P-6.2-K 6.2   DPN-5P-7.6-K 7.6
DPN-5P-6.3-K 6.3   DPN-5P-7.7-K 7.7
DPN-5P-6.4-K 6.4   DPN-5P-7.8-K 7.8
DPN-5P-6.5-K 6.5   DPN-5P-7.9-K 7.9
DPN-5P-6.6-K 6.6   DPN-5P-8.0-K 8.0




■M6
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
DPN-6P-6.4-K 6.4   DPN-6P-8.0-K 8.0
DPN-6P-6.5-K 6.5   DPN-6P-8.1-K 8.1
DPN-6P-6.6-K 6.6   DPN-6P-8.2-K 8.2
DPN-6P-6.7-K 6.7   DPN-6P-8.3-K 8.3
DPN-6P-6.8-K 6.8   DPN-6P-8.4-K 8.4
DPN-6P-6.9-K 6.9   DPN-6P-8.5-K 8.5
DPN-6P-7.0-K 7.0   DPN-6P-8.6-K 8.6
DPN-6P-7.1-K 7.1   DPN-6P-8.7-K 8.7
DPN-6P-7.2-K 7.2   DPN-6P-8.8-K 8.8
DPN-6P-7.3-K 7.3   DPN-6P-8.9-K 8.9
DPN-6P-7.4-K 7.4   DPN-6P-9.0-K 9.0
DPN-6P-7.5-K 7.5   DPN-6P-9.1-K 9.1
DPN-6P-7.6-K 7.6   DPN-6P-9.2-K 9.2
DPN-6P-7.7-K 7.7   DPN-6P-9.3-K 9.3
DPN-6P-7.8-K 7.8   DPN-6P-9.4-K 9.4
DPN-6P-7.9-K 7.9




■M6
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
DPN-6P-9.5-K 9.5   DPN-6P-9.8-K 9.8
DPN-6P-9.6-K 9.6   DPN-6P-9.9-K 9.9
DPN-6P-9.7-K 9.7   DPN-6P-10.0-K 10.0

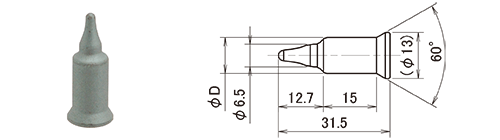

■M8
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
DPN-8P-8.4-K 8.4   DPN-8P-9.0-K 9.0
DPN-8P-8.5-K 8.5   DPN-8P-9.1-K 9.1
DPN-8P-8.6-K 8.6   DPN-8P-9.2-K 9.2
DPN-8P-8.7-K 8.7   DPN-8P-9.3-K 9.3
DPN-8P-8.8-K 8.8   DPN-8P-9.4-K 9.4
DPN-8P-8.9-K 8.9




■M8
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
DPN-8P-9.5-K 9.5   DPN-8P-10.3-K 10.3
DPN-8P-9.6-K 9.6   DPN-8P-10.4-K 10.4
DPN-8P-9.7-K 9.7   DPN-8P-10.5-K 10.5
DPN-8P-9.8-K 9.8   DPN-8P-10.6-K 10.6
DPN-8P-9.9-K 9.9   DPN-8P-10.7-K 10.7
DPN-8P-10.0-K 10.0   DPN-8P-10.8-K 10.8
DPN-8P-10.1-K 10.1   DPN-8P-10.9-K 10.9
DPN-8P-10.2-K 10.2




■M8
■3S(KCF)

型名クリックで購入ページへ

型名 φD   型名 φD
DPN-8P-11.0-K 11.0   DPN-8P-11.8-K 11.8
DPN-8P-11.1-K 11.1   DPN-8P-11.9-K 11.9
DPN-8P-11.2-K 11.2   DPN-8P-12.0-K 12.0
DPN-8P-11.3-K 11.3   DPN-8P-12.1-K 12.1
DPN-8P-11.4-K 11.4   DPN-8P-12.2-K 12.2
DPN-8P-11.5-K 11.5   DPN-8P-12.3-K 12.3
DPN-8P-11.6-K 11.6   DPN-8P-12.4-K 12.4
DPN-8P-11.7-K 11.7   DPN-8P-12.5-K 12.5




■M10
■3S(KCF)

溶接ナットのネジピッチ:P1.25

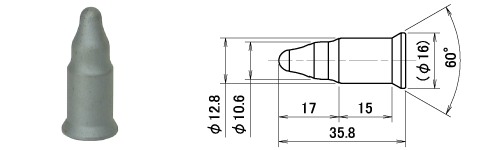

■M12
■3S(KCF)

パイロット付ナット使用不可
溶接ナットのネジピッチ:P1.25

型名クリックで購入ページへ

型名
DPN-12P-12.8-K




■7/16
■3S(KCF)

パイロット付ナット使用不可
ユニファイ細目ネジ対応

型名クリックで購入ページへ

型名 φD
DPN-7/16P-11.8-K 11.8
DPN-7/16P-12.8-K 12.8

ナット芯ずれ防止段付ロングタイプ



■M5
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
DPN-5P-5.8-17-K




■M6
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
DPN-6P-6.8-17-K




■M8
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名
DPN-8P-8.8-17-K

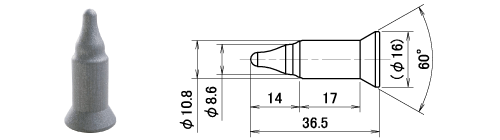

■M10
■3S(KCF)

パイロット付ナット使用不可
溶接ナットのネジピッチ:P1.25

型名クリックで購入ページへ

型名
DPN-10P-10.8-17-K

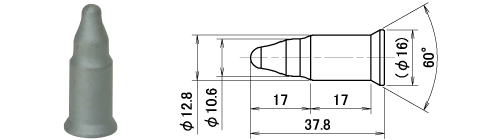

■M12(ワーク穴径φ13)
■3S(KCF)

パイロット付ナット使用不可
溶接ナットのネジピッチ:P1.25

型名クリックで購入ページへ

型名
DPN-12P-12.8-17-K

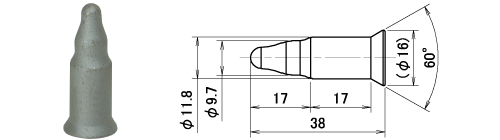

■7/16(ワーク穴径φ12)
■3S(KCF)

パイロット付ナット使用不可
ユニファイ細目ネジ対応

型名クリックで購入ページへ

型名
DPN-7/16P-11.8-17-K




■7/16(ワーク穴径φ13)
■3S(KCF)

パイロット付ナット使用不可
ユニファイ細目ネジ対応

型名クリックで購入ページへ

型名

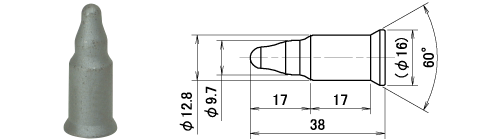

DPN-7/16P-12.8-17-K

内部水冷ホルダー φ20スリムタイプ専用

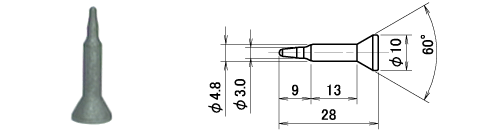

■M4
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名 NUT
DPN20-4P M4

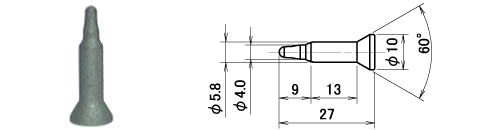

■M5
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名 NUT
DPN20-5P M5




■M6
■3S(KCF)

パイロット付ナット使用不可

型名クリックで購入ページへ

型名 NUT
DPN20-6P M6
